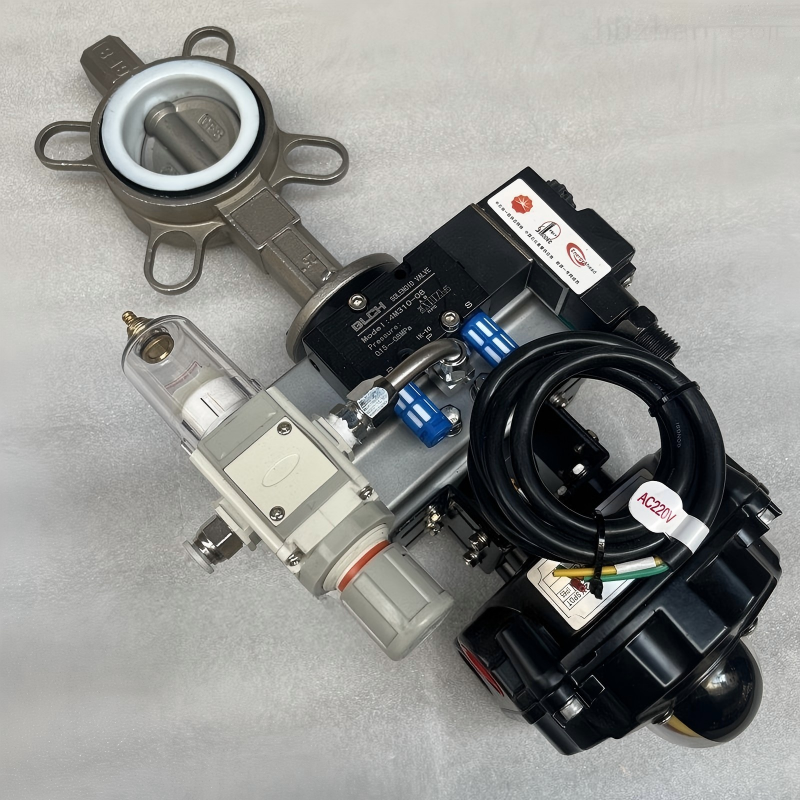

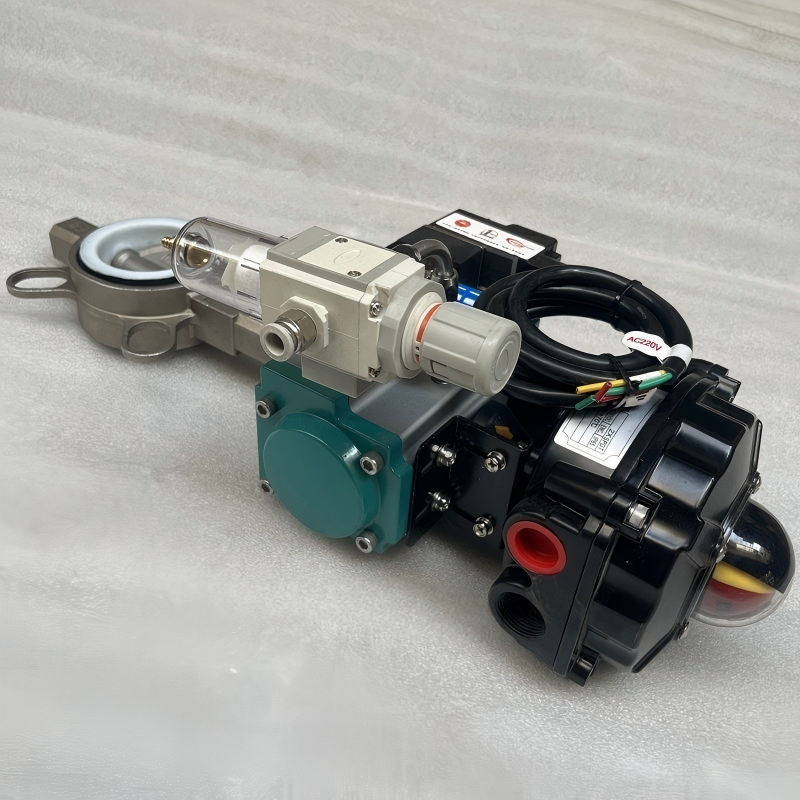

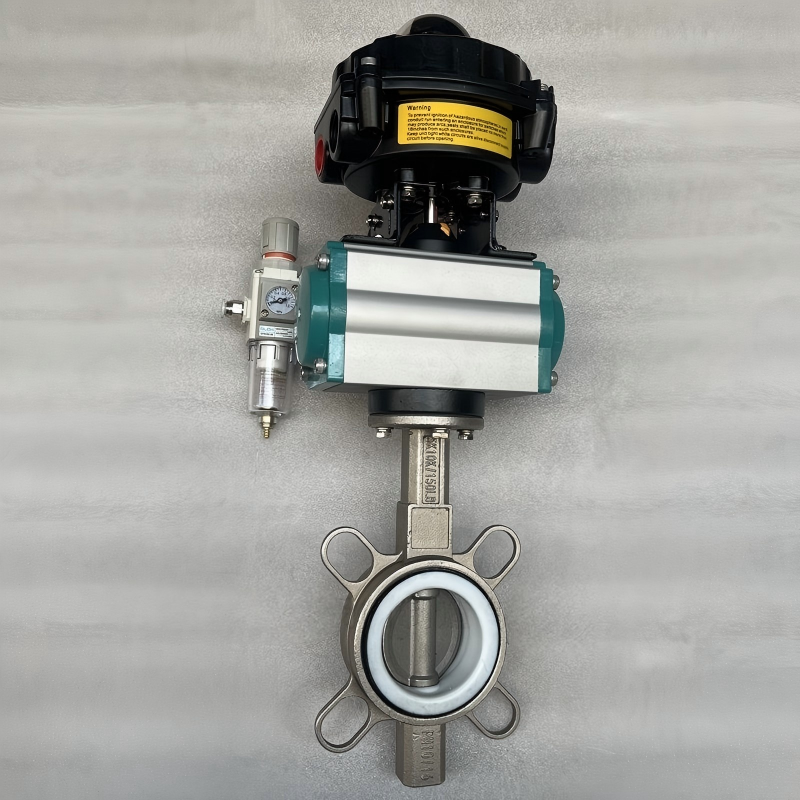

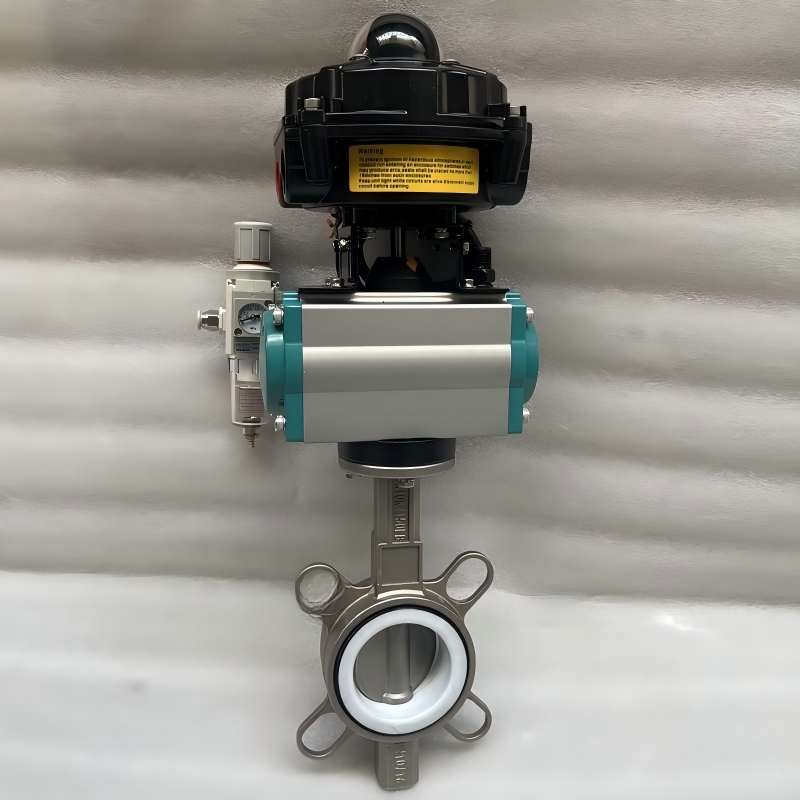

D671F-10P防爆气动不锈钢对夹蝶阀

产品简介：

原理：

气动蝶阀执行机构分为单作用和双作用原理，也就是常见的气动开关蝶阀和气动调节蝶阀。单作用为气关弹簧复位式和气开弹簧自动归位，单作用要求常开或常闭的场所。双作用为气开气关式，开启和关闭都需要气源压力，而调节型气动蝶阀应当选用双作用方式。

主要特点：

设计标准：

技术参数：

气动执行器参数：

单作用气动执行器和双作用气动执行器的区别：

双作用气动执行器在通气的情况下气动执行器打开阀门，当要关闭阀门的时候另外一边通气才能关闭，双作用气动执行器是靠气缸工作复位的，在失去气源的时候只能保持原位。

根据不同控制和要求可选择下列附件：

切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。

调节型附件：电气定位器、气动定位器、电气转换器。

气源处理附件：空气过滤减压阀、气源处理三联件。

手动机构：HVSD手操机构

防爆：气动附件可做防爆

防爆等级：EX dⅡBT4   EX dⅡCT6

电压：AC220V、AC380V、DC24V

配套气动执行器及气动附件功能和用途（可选）：

1、双作用执行器：控制阀门的开启和关闭。

2、单作用执行器（弹簧复位）：在电路气路切断或者有故障时自动关闭阀门。

3、单控电磁阀：供电时阀门打开或者关闭，断电时阀门关闭或者打开（可提供防爆型）。

4、双控电磁阀：一个线圈通电时阀门打开，另一个线圈通电时阀门关闭，有记忆功能（可提供防爆型）。

5、限位开关回信器：远距离传送阀门开和关位置信号（可提供防爆型）。

6、电气定位器：根据电流信号（4-20mA)的大小对阀门的介质流量调节控制（可提供防爆型）。

7、气动定位器：根据气压信号（标准0.02-0.1MPa)的大小对阀门的介质流量调节控制。

8、电气转换器：将电流信号转换成气压信号，与气动定位器配套使用（可提供防爆型）。

9、气源处理三联件：包括空气减压阀、过滤器、油雾器、对气源稳定、清洁、运动部件起润滑作用。

10、手动操作：自动控制在不正常情况下可以手动操作阀门的启闭。

单电控电磁阀和双电控电磁阀的区别：

单电控：即只有一个电磁线圈，一般用在2位3通电磁阀，线圈电压等级一般采用DC24V、AC220V等。 两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。 常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动"。 常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动"。

双电控：即有两个电磁线圈，一般用在两位五通电磁阀，两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。 给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。这相当于“自锁"。 基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。

零件材料：

性能规范：

密封材料和适用温度：

外形结构图：

主要外形连接尺寸：

订货流程：
1、客户采购清单传真至021-51079320或来电咨询021-51061185或发邮箱shweierdun@163.com
2、收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）.
3、具体商定：交货期、特殊要求等事宜.

订货须知：
1、 客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
