UD641X气动U型法兰蝶阀

产品简介：

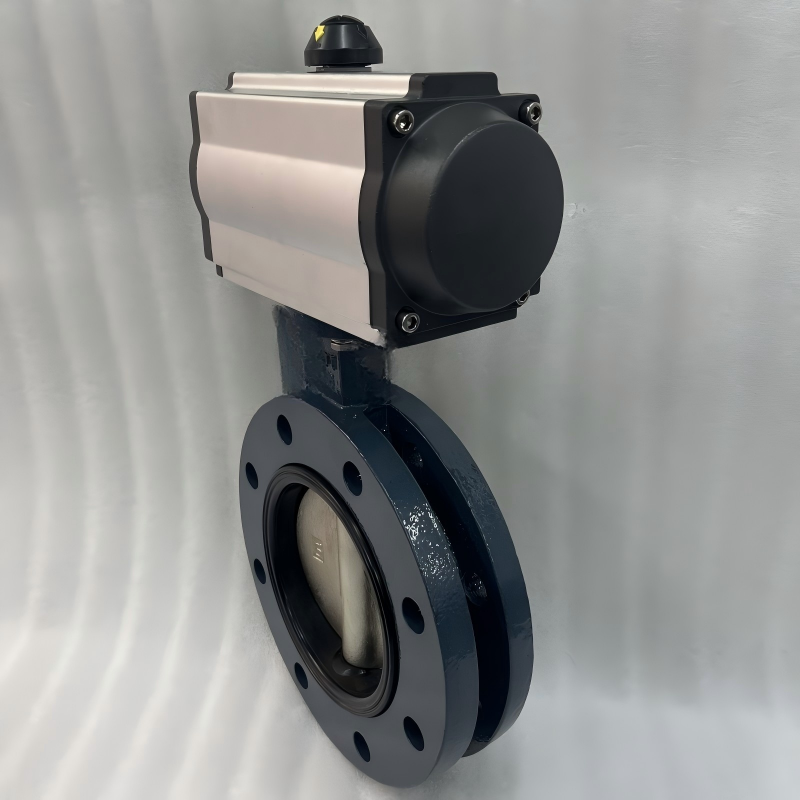

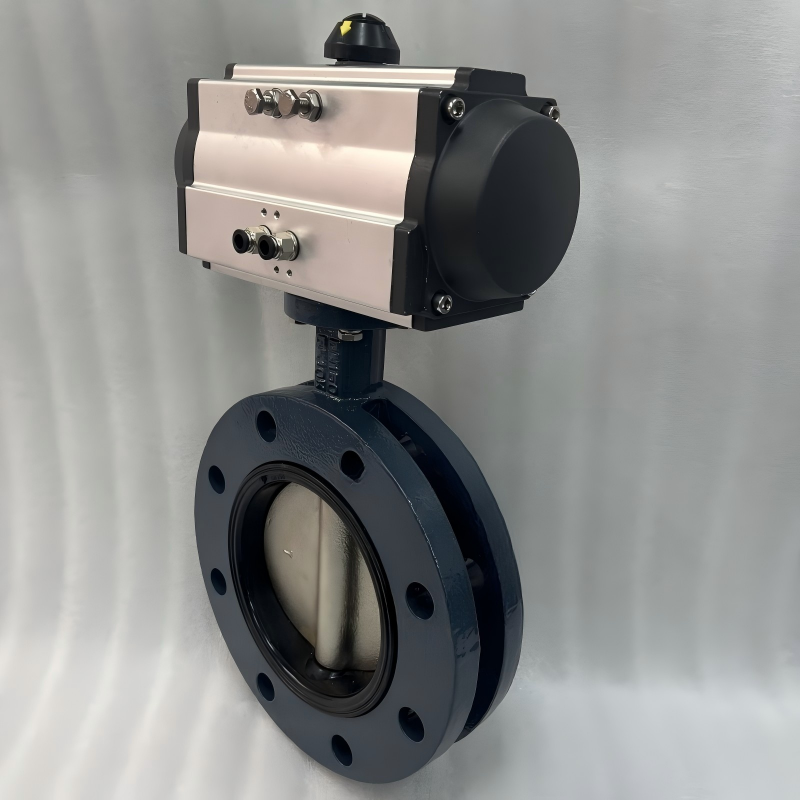

气动U型蝶阀UD641X气动U型法兰蝶阀UD641X-10Q法兰式U型气动蝶阀UD641X-16Q气动U型开关蝶阀/气动U型切断蝶阀/气动U型不锈钢板蝶阀D641XP气动橡胶软密封U型蝶阀/单作用故障自动复位防爆U型气动蝶阀UD641X-10C-16C单作用防爆气动U型法兰蝶阀/断电停气弹簧自动复位U型气动蝶阀/单作用防爆气动U型切断蝶阀/单作用防爆气动U型不锈钢蝶阀/单作用防爆气动带手动U型蝶阀/防爆气动U型调节蝶阀/单作用防爆U型气动开关型蝶阀/气动U型法兰软密封蝶阀是由GT或AT气动执行器和碳钢或球墨铸铁橡胶密封U型法兰蝶阀组成。U型法兰蝶阀是一种阀体采用U型法兰的蝶阀，也叫U型对夹蝶阀，在管道中起到截止或者调节的作用，与闸阀比体积更小、重量更轻，阀体L长度能替换刀型闸阀，使用更方便，水、气、油品等不同介质。U型法兰蝶阀的蝶板安装于管道的直径方向，蝶板的回转中心（即阀杆的中心）位于阀体的中心线和蝶板的密封面截面上，结构简单、紧凑，容易拆装及维修，90°回转启闭迅速，温度≤120℃如、医药、、造纸等给排水、气体管道上作调节流量和截流介质的作用。

主要特点：

单作用气动执行器和双作用气动执行器的区别：

单作用气动执行器一般分为常开型和常闭型（常开型：通气关，断气开；常闭型:通气开，断气关），也就是说，在安装之前有一个设定，设定其为开或者关，如果是常开的，那就是在通气的情况下气动执行器关闭阀门，如果气源出现故障或者突然停电，单作用气动执行器靠弹簧自动复位为开的状态，也就是说会回到它的设定状态，设定为关，则会回到关的状态，一般在危险的工况中使用较多，比如输送可燃气体或可燃液体，在失去气源又出现紧急情况的时候，单作用气动执行机构能自动复位把危险降低，而双作用就不能复位。

双作用气动执行器在通气的情况下气动执行器打开阀门，当要关闭阀门的时候另外一边通气才能关闭，双作用气动执行器是靠气缸工作复位的，在失去气源的时候只能保持原位。

技术参数：

气动执行器参数：

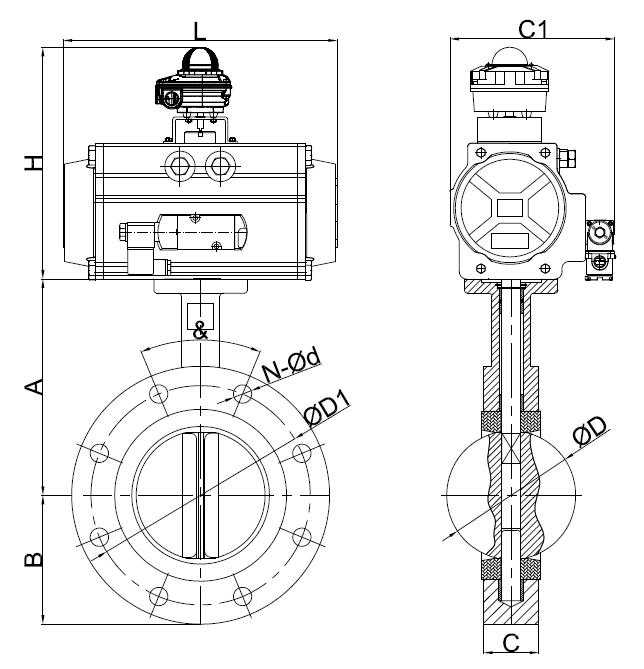

外形结构图：

附件的选项：

根据不同控制和要求可选择下列附件：

切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。

调节型附件：电气定位器、气动定位器、电气转换器。

气源处理附件：空气过滤减压阀、气源处理三联件。

手动机构：HVSD手操机构

配套气动执行器及气动附件功能和用途（可选）：

1、双作用执行器：控制阀门的开启和关闭。

2、单作用执行器（弹簧复位）：在电路气路切断或者有故障时自动关闭阀门。

3、单控电磁阀：供电时阀门打开或者关闭，断电时阀门关闭或者打开（可提供防爆型）。

4、双控电磁阀：一个线圈通电时阀门打开，另一个线圈通电时阀门关闭，有记忆功能（可提供防爆型）。

5、限位开关回信器：远距离传送阀门开和关位置信号（可提供防爆型）。

6、电气定位器：根据电流信号（4-20mA)的大小对阀门的介质流量调节控制（可提供防爆型）。

7、气动定位器：根据气压信号（标准0.02-0.1MPa)的大小对阀门的介质流量调节控制。

8、电气转换器：将电流信号转换成气压信号，与气动定位器配套使用（可提供防爆型）。

9、气源处理三联件：包括空气减压阀、过滤器、油雾器、对气源稳定、清洁、运动部件起润滑作用。

10、手动操作：自动控制在不正常情况下可以手动操作阀门的启闭。

单电控电磁阀和双电控电磁阀的区别：

单电控：即只有一个电磁线圈，一般用在2位3通电磁阀，线圈电压等级一般采用DC24V、AC220V等。 两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。 常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动"。 常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动"。

双电控：即有两个电磁线圈，一般用在两位五通电磁阀，两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。 给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。这相当于“自锁"。 基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。

零件材料：

性能规范：

密封材料和适用温度：

订货流程：
1、客户采购清单传真至021-51079320或来电咨询021-51061185或发邮箱shweierdun@163.com
2、收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）.
3、具体商定：交货期、特殊要求等事宜.

订货须知：
1、 客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
