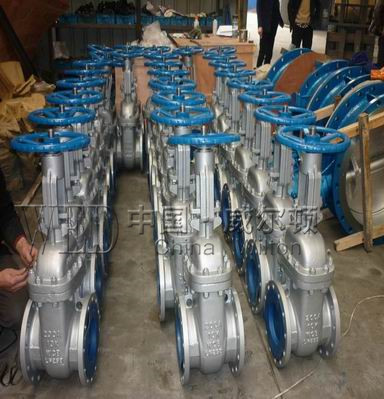

Z40H美标铸钢闸阀

更新时间：2024-04-15 21:13:49

产品名称

Z40H美标铸钢闸阀

产品型号

Z40H

连接方式

法兰

结构方式

无

驱动方式

手动控制

产品口径

DN15-DN1000

公称压力

150LB-2500LB

阀体材质

碳钢，不锈钢

联系电话

021-51061185

联系传真

021-51079320

邮件地址

shweierdun@163.com

联系我们

白先生;苏小姐

联系手机

18964118897 15862657172

腾讯 QQ

812998712，843667323，416865208

公司名称

上海威尔顿阀门有限公司

公司网址

http://www.0755fm.com

服务承诺

质量三包：包修，包退，包换.

产品概述：

Z40H美标闸阀广泛适用于石油、化工、水力、火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。适用于公称压力150LB-2500LB，工作温度≤-29℃～550℃的管路系统上，作为切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有：手动、齿轮传动、电动、气动等。

产品特点

①产品设计制造符合美国国家标准ANSIB16.34，美国石油学会标准AP16D和API600要求。
②结构紧凑、体积小、刚性好、密封安全可靠。
③关闭件（闸板）采用弹性结构，在工作中能自动补偿由于异常负荷或温度引起的阀体变形。因此，密封可靠，并且不会产生闸板楔柱。
④公称通径大于等于NPS1011，压力级400磅级和公称通径大于等于NPSS611、压力级150～2500磅级的手动阀门，其操做装置中配有滚动轴承，启闭轻松。
⑤主体材料、内件材料、填料、垫片、紧固件的材料可根据用户要求或实际工况条件合理组合。
⑥阀座可为更掀式阀座，可任意组合与关闭密封面材质配对，以满足工况要求，延长使用寿命。

产品标准

设计与制造	结构长度	法兰尺寸	对焊连接尺寸	压力温度等级	试验与检验
AP1 600	ANS1B16.10	ANS1B16.5a	ANS1B16.25	ANS1B16.34	AP1598

压力试验

公称压力	强度试验		水密封试验		气密封试验
公称压力	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.1	450	2.2	315	0.5～0.7	60～100
300	7.8	1125	5.6	815
600	15.3	2225	11.2	1630
900	23.1	3350	16.8	2440
1500	38.4	5575	28.1	4080
2500	64.6	9367	47.4	6873

主要零件材料及性能

壳体	ASTM A216WCB								ASTMA351 CF8
闸板	WCB			CF8		CF8M		Monel	ASTMA351 CF8
阀杆	F6a			F304		F316		Monel	F304
闸板密封面	13Cr	13Cr	STL	304	STL	316	STL	Monel	304	304	STL
阀座密封面	13Cr	STL	STL	304	STL	316	STL	Monel	304	STL	STL
壳体	ASTM A351 CF3					ADTM A351 CF8M			ASTM A351 CF8
闸板	ASTM A351 CF3					ADTM A351 CF8M			ASTM A351 CF8
阀杆	F304L					F316			F316L
闸板密封面	304L			304L	STL	316	316	STL	316L	316L	STL
阀座密封面	304L			STL	STL	316	STL	STL	316L	STL	STL

外形结构图：


150LB主要尺寸和重量Size Main Dimensions and Weight

DN		150Lb凸面法兰（RF）主要尺寸Dimensions（mm）								重量（kg）Weight
mm	in	L	D	D1	D2	b	n-φd	H	D0	重量（kg）Weight
15	1/2	108	89	60.5	35	11.2	4-16	169	100	5
20	3/4	117	98	69.9	43	12.7	4-16	192	100	6.1
25	1	127	108	79.2	51	14.2	4-16	230	120	9
32	11/4	140	117	89	63	16	4-16	246	120	12
40	11/2	165	127	98.6	73	17.5	4-16	283	150	17
50	2	178	152	120.7	92	19.0	4-19	323	150	23
65	21/2	190.5	178	139.7	105	22.4	4-19	347	180	45
80	3	230	190	152.4	127	24	4-19	383	200	50
100	4	229	229	190.5	157	24	8-19	457	200	63
125	5	254	254	216	186	24	8-22.5	632	250	89
150	6	267	279	241.5	216	25.4	8-22.5	635	250	108
200	8	292	343	298.5	270	28.4	8-22.5	762	280	171
250	10	330	406	362	324	30.2	12-25.4	892	300	263
300	12	356	483	431.8	381	32	12-25.4	1080	350	346
350	14	381	533	476.3	413	35	12-29	1295	350	488
400	16	406	597	539.8	470	36.6	16-29	1435	400	621
450	18	432	635	577.9	533	39.6	16-32	1626	400	814
500	20	457	398	635	584	43	20-32	1829	450	992
600	24	508	813	749.3	692	48.8	20-35	2175	500	1492
650	26	559	786	744.5	711	51.3	36-22.5	2235	550	1801
700	28	610	837	795.3	762	44.5	40-22.5	2310	600	1933
750	30	610	887	846	813	44.5	44-22.5	2695	600	2272
800	32	660	941	900	864	46	48-22.5	3708	--	--
900	36	711	1057	1009.7	927	52.3	40-25.4	3924	--	--
1000	40	812	1175	1120.6	1080	55.6	44-25.4	4318	--	--

300LB主要尺寸和重量Size Main Dimensions and Weight

DN		300Lb凸面法兰（RF）主要尺寸Dimensions（mm）								重量（kg） Weight
mm	in	L	D	D1	D2	b	n-φd	H	D0	重量（kg） Weight
15	1/2	140	95	66.5	35	14.2	4-16	169	120	5.2
20	3/4	152	117	82.5	43	16	4-19	193	150	6.3
25	1	165	123	89	51	17.5	4-19	230	150	8.6
32	11/4	178	133	98.5	63	19	4-19	246	160	14.3
40	11/2	190	155	114.3	76	20.6	4-22.5	283	180	15.6
50	2	216	165	127	92	22.4	8-19	330	200	30
65	21/2	241	190	149.4	105	25.4	8-22.5	368	240	44
80	3	283	210	168.1	127	28.4	8-22.5	394	280	61
100	4	305	254	200.2	157	31.8	8-22.5	473	300	77
125	5	381	279	235	186	35	8-22.5	660	350	125
150	6	403	318	269.7	216	36.6	12-25.5	711	400	153
200	8	419	381	330.2	270	41.2	12-25.4	813	400	286
250	10	457	444	387.5	324	47.8	16-28.4	1003	450	412
300	12	502	521	450.8	381	50.8	16-32	1137	500	576
350	14	762	584	514.4	413	54	20-32	1489	600	886
400	16	838	648	571.5	470	57.2	20-35	1580	650	1175
450	18	914	711	628.7	533	60.4	24-35	1017	700	1301
500	20	991	775	685.8	584	63.5	24-35	2228	700	1672
600	24	1143	914	812.8	692	70	24-41	2650	750	2556
650	26	1245	867	803.1	736.6	90.0	32-35	3219	--	--
700	28	1346	921	857.3	787.4	90.0	36-35	3378	--	--
750	30	1397	991	902.8	844.6	93.7	36-38	3530	--	--

600LB主要尺寸和重量Size Main Dimensions and Weight

DN		600Lb凸面法兰（RF）主要尺寸Dimensions（mm）								重量（kg） Weight
mm	in	L	D	D1	D2	b	n-φd	H	D0	重量（kg） Weight
15	1/2	165	95	66.5	35	14.5	4-16	169	160	5.9
20	3/4	190	117	82.5	43	16	4-19	193	180	7.5
25	1	216	124	89	51	17.5	4-19	230	200	10.2
32	11/4	229	133	98.5	63	21	4-19	246	200	16.7
40	11/2	241	156	114.3	73	22.5	4-22	283	240	17.4
50	2	292	165	127	92	33	8-19	425	280	44
65	21/2	330	190	149.4	105	36	8-22	485	320	55
80	3	356	210	168.1	127	39	8-22	510	350	80
100	4	432	273	216	157	45	8-25	610	400	145
125	5	508	330	266	186	52	8-29	700	450	187
150	6	559	356	292.1	216	55	12-29	820	500	241
200	8	660	419	349.3	270	63	12-32	920	600	309
250	10	787	508	432	324	71	16-35	1080	650	522
300	12	838	559	489	381	74	20-35	1220	650	779
350	14	889	603	527	413	77	20-38	1473	700	1108
400	16	991	686	603	470	84	20-41	1651	800	1503
450	18	1092	743	654	533	90	20-45	1727	800	1939
500	20	1194	813	724	584	96	24-45	2019	800	2733
600	24	1397	940	838	692	109	24-51	2155	--	4177

本页URL，复制给好友：

订货流程：
1、客户采购清单传真至021-51079320或来电咨询021-51061185或发邮箱shweierdun@163.com
2、收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）.
3、具体商定：交货期、特殊要求等事宜.

订货须知：
1、客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、本厂可根据客户特定要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。

威尔顿阀门服务体系(以下简称我司)
随着经济高速发展，市场竞争越来越激烈，用户对阀门产品的要求也越来越多，并且对服务的要求也越来越高;因为，我司销售部门为适应市场发展的要求，专业设立了服务培训组，为服务质量添加完善的工作，我公司的售前，售中，售后服务工作经由专业的销售员来完成。
一、售前服务:
做到技术与销售的顶尖结合服务，让用户的每一次采购都有服务的体验。
①进行采购前产品技术沟通和交流，主动给予建议。
②在进行产品型号选择时考虑是否成本合理工矿效率等问题。
③不能达到工矿要求时，根据客户的特殊要求，安排设计师合理改善。
二、售中服务:
尊重每位用户;给用户一份轻松，放心的整体价值服务。
①进行性价比:比价格，比质量，比服务，反思是否有不做到位的地方。
②严格按相关标准和技术要求进行阀门的检测和试验。
③在合作过程中，依照合同，保质保量准时交货，随时保持与用户联系。
④定制期间，相关技术人员可来我司进行产品监造和检验，同时，我司会提供该产品的结构图及详细文件资料，来做监造文件。
⑤对特殊工矿或定做的产品，可协商专业技术员亲临现场指导。
⑥我公司在发货前以电话进行产品型号、口径、数量、件数的确认。
三、售后服务:
好的服务铸就好的企业让客户无后顾之忧。
①按合同要求提供产品的合格证，检验报告、安装说明书等。
②顾客在验收产品过程中，如出现与合同要求不符时，我司接到顾客通知后两小时内给予处理。
③我司提供十二个月的产品质保期，时间从验收合格之日起计算。
④在正确安装和使用下，出现产品质量问题，本公司将负责到底。
包修包换承诺:
①在正常的储运、安装、保养、使用条件下，因产品的质量问题不能正常使用时，提供三保四包:保质、保量、保及时、包修、包换、包退、包损失。
②在接到质量信息反馈时，将在24小时内提出处理意见，并做到100小时内赶到现场做处理
③可根据用户需求协商提供备品、备件和安装、调试、维修服务。
