多口计量阀JG-1F、JG-2F

更新时间:2024-11-05 09:50:50
产品名称 多口计量阀JG-1F、JG-2F
规格型号 JG-1F、JG-2F
连接方式 内螺纹,外螺纹
结构形式 直通式
驱动方式 手动
公称通径 DN6
公称压力 32.0MPA
阀体材质 不锈钢304.316
联系方式 021-51061185 18964118897 白经理
官网 http://www.0755fm.com
生产厂家 上海威尔顿阀门有限公司
多口计量阀JG-1F、JG-2F产品概述:


多口计量阀结构紧凑,设计扭矩低、轻便又易于操作。其高精密的金属阀盖与阀体密封以使它适合高压的工作要求。针型阀是一种可以精确调整的阀门,用途较广,是仪表测量管路系统中重要组成部分,受压大,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封,针型阀形与压力表配合使用是较合适,其功用是作开启或切断管道通路用。

主要设计参数:

产品型号:JG-1FJG-2F

口径规格:6

较高公称压力:32Mpa

适用温度:-40400

连接方式:内螺纹连接、NPT[MF]

阀体材质:A105SS304

设计制造:ANSI B16.34-1996

结构特征:锥面密封

阀门检验和试验:API STD598-1996

 多口计量阀试验标准:


试验项目

压力值

公称压力

6000PSI

壳体试验

6000PSI

密封试验

6000PSI

气压试验

24

适用温度

≤250℃

适用介质

水、蒸汽、油品等

多口计量阀主要参数:

型号

阀体

接头

阀杆

螺帽

填料

SS-5PDF8-M8

20#

20#

2Cr13

20#

柔性石墨、四氟

SS-5PDF8-M8

304SS

304SS

304SS

304SS

柔性石墨、四氟

SS-5PDF8-M8

316SS

316SS

316SS

316SS

柔性石墨、四氟

 多口计量阀结构尺寸:

规格

Do

L

H

M

M1

DN6

60

120

82

R1/2

NPT1/2

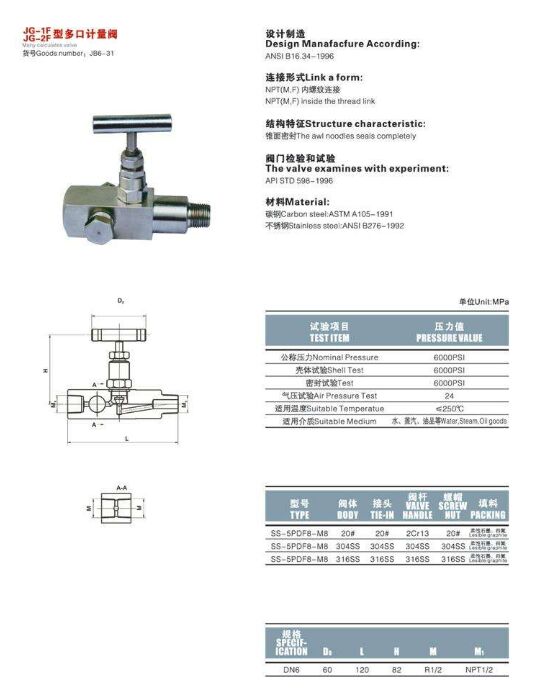

多口计量阀JG-1F、JG-2F结构图:

多口计量阀JG-1F、JG-2F结构图
