DS~Z64H型铸钢水封闸阀

更新时间：2024-11-05 09:19:34

产品名称	DS~Z64H型铸钢水封闸阀
规格型号	DS~Z64H型铸钢水封闸阀
连接方式	法兰
结构形式	直通式
驱动方式	手动
公称通径	50mm～600mm
公称压力	1.6MPa～10.0MPa
阀体材质	铸钢、铸铁、不锈钢
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

DS~Z64H型铸钢水封闸阀产品概述：

DS/Z64H型铸钢水封闸阀适用于公称压力100MPa，工作温度425℃，工作介质为水、蒸汽、油品和非腐蚀气体的管路上作启闭装配用，尤其适用于火电厂汽机真空冷凝体系。

【DS/Z64H铸钢水封闸阀安装尺寸及重量】（GB10.0Mpa）

DN	50	65	80	100	125	150	200	250	300	350	400
L	250	270	280	300	325	350	400	450	500	550	650
H	350	445	500	580	590	610	745	865	1010	1150	1530
D。	300	300	350	400	400	450	550	650	750	850	950

【DS/Z64H铸钢水封闸阀安装尺寸及重量】（GB6.4Mpa）

DN	50	65	80	100	125	150	200	250	300	350	400
L	250	270	280	300	325	350	400	450	500	550	650
H	350	445	500	580	590	610	745	865	1010	1150	1530
D。	300	300	350	400	400	450	550	650	750	800	900

【DS/Z64H铸钢水封闸阀安装尺寸及重量】（GB4.0Mpa）

DN	50	65	80	100	125	150	200	250	300	350	400
L	250	270	280	300	325	350	400	450	500	550	600
H	345	440	495	575	580	605	740	865	1010	1140	1525
D。	300	300	350	350	400	400	450	550	650	750	850

【DS/Z64H铸钢水封闸阀安装尺寸及重量】（GB2.5Mpa）

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	250	270	280	300	325	350	400	450	500	550	600	650	700	800
H	334	440	495	575	585	610	740	865	995	1135	1525	1610	1660	1745
D。	250	250	300	350	350	350	400	400	450	500	500	600	600	700

【DS/Z64H铸钢水封闸阀安装尺寸及重量】（GB1.6Mpa）

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	250	270	280	300	325	350	400	450	500	550	600	650	700	800
H	334	440	495	575	585	610	740	865	995	1135	1525	1615	1660	1745
Do	250	250	300	350	350	350	400	400	450	500	500	600	600	700

【DS/Z64H铸钢水封闸阀设计与制造标准】

设计与制造	法兰尺寸	压力温度	结构长度	对焊连接尺寸	检验与试验
GB12234	GB9113　JB7490	JB/T74　GB9131	GB/T12221	---	JB/T9092　GB13927

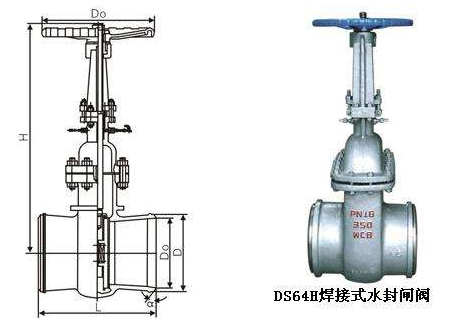

DS~Z64H型铸钢水封闸阀结构图:

DS~Z64H型铸钢水封闸阀结构图
