J45J-6衬里直流截止阀

更新时间:2024-11-05 09:53:25
产品名称 J45J-6衬里直流截止阀
规格型号 J45J-6
连接方式 法兰
结构形式 直流式
驱动方式 手动
公称通径 DN25-DN200
公称压力 1.6-16.0MPA
阀体材质 铸铁、铸钢
联系方式 021-51061185 18964118897 白经理
官网 http://www.0755fm.com
生产厂家 上海威尔顿阀门有限公司
J45J-6衬里直流截止阀产品概述

该阀的启闭件是塞形的阀瓣,密封面呈平面或锥面 ,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降 旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。

衬里直流截止阀”只适用于全开和全关,不 允许作调节和节流。 “衬里直流截止阀” 属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不 泄漏。当介质由阀瓣下方进入阀门时,操作力所需克服的阻力,是阀杆和填料的摩擦力与由介质的压力 所产生的推力,关“衬里直流截止阀” 的力比开“衬里直流截止阀 ”的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。

衬里直流截止阀性能规范 :

公称压力 Nominal pressure PN1.6MPa
强度试验(Ps)
Shell test
密封耐压 Seal pressure PN1.6MPa
阀体耐压 body pressure PN2.4MPa
工作压力 working pressure PN1.6MPa
使用温度
working temperature
J45F2-1.6 -50°C-+120°C
J45F46-1.6 -50°C-+120°C
适用介质 Suitable medium 强腐蚀性介质
Strong corrosive medium

衬里直流截止阀主要零件材料 :

名称 Name 材料 Material
阀体 Body ZG25II外壳内衬F46或衬F2或PFA
阀盖 Bonnet ZG25IIF46或衬F2或PFA
阀瓣 Disc 优炭钢衬包F46或衬F2或PFA
阀杆 Stem 优炭钢
填料 Packing F4U形圈
填料压盖 Gland flange ZG25II
阀杆螺母 Stem nut ZHMn58-2-2
定位螺母 Adjusting nut HT200
垫片 Gasket F4
手轮 Handwheel HT200
衬里直流截止阀主要外形尺寸和连接尺寸 :
公称通径
DN(mm)
主要外形尺寸和连接尺寸 Main outline dimensions and connection dimensions
L D D 1 D 2 b f d z D 0 H H 1
25 160 115 85 65 18 3 14 4 100 220 236
32 180 135 100 78 18 3 18 4 120 251 273
40 200 145 110 85 20 3 18 4 140 283 306
50 230 160 125 100 20 3 18 4 160 316 344
65 290 180 145 120 22 3 18 4 180 353 383
80 310 195 160 135 22 3 18 8 200 437 479
100 350 215 180 150 24 3 18 8 240 479 529
125 400 245 210 180 26 3 18 8 280 542 608
150 480 280 240 210 28 4 23 8 320 605 680
200 600 335 295 265 30 4 23 12 360 650 755

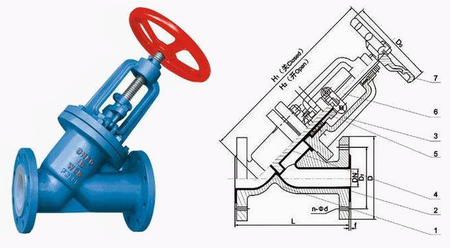

J45J-6衬里直流截止阀结构图:

J45J-6衬里直流截止阀结构图:
