产品名称 | WJ41H德标截止阀 |
规格型号 | WJ41H |
连接方式 | 法兰 |
结构形式 | 直通式 |
驱动方式 | 手动 |
公称通径 | DN15-DN400 |
公称压力 | 10K-16K |
阀体材质 | 不锈钢304.316,铸钢 |
联系方式 | 021-51061185 18964118897 白经理 |
官网 | http://www.0755fm.com |
生产厂家 | 上海威尔顿阀门有限公司 |
WJ41H德标截止阀产品概述:
截止阀产品结构合理、密封可靠,特别适用于易燃、易爆、剧毒、毒性流体、高温导热油、液氨、乙二醇等介质。德标截止阀驱动方式有手动、齿轮传动、电动、气动等。
应用范围:
德标法兰截止阀适用于公称压力PN16~PN160,工作温度-29~350℃的易燃、易爆、剧毒、毒性流体、高温导热油、液氨、乙二醇等工业流体介质。德标截止阀广泛应用于石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、天然气等其它气体系统,性能安全可靠。
结构特点:
双重坚固耐用的波纹管密封设计(波纹管+填料),保证阀杆的零泄漏。没有流体损失,提高工厂设备安全,并符合国际密封标准。
德标截止阀密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长。
阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;阀杆升降位置指示,更直观。
技术规范
公称压力(MPa) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 适用温度(℃) |
1.6 | 2.4 | 1.76 |
≤350℃ |
2.5 | 3.75 | 2.75 | |
4.0 | 6.0 | 4.4 | |
6.4 | 9.6 |
7.0 4 |
标准规范:设计制造标准:DIN 3356
结构长度标准:DIN 3202
连接法兰标准:DIN2543-2545
试验检验标准:DIN3230
零件材料与工况:
零件名称 | 阀体 | 阀盖 | 阀杆 | 阀瓣 | 密封面 | 填料 |
WCB | WCB | WCB | 13Cr | 2Cr13 | 2Cr13 | 柔性石墨 |
STL | ||||||
304 | CF8 | CF8 | 304 | 304 | 304 | 柔性石墨 |
STL | PTFE | |||||
316 | CF8M | CF8M | 316 | 316 | 316 | 柔性石墨 |
STL | PTFE | |||||
304L | CF3 | CF3 | 316 | 304L | 304L | 柔性石墨 |
STL | PTFE | |||||
316L | CF3M | CF3M | 316 | 316L | 316L | 柔性石墨 |
STL | PTFE |
型号 | JW41-16 | ||||||||||||||||||||||||||||||||||||||||||||
压力等级 | PN16 | ||||||||||||||||||||||||||||||||||||||||||||
口径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | ||||||||||||||||||||||||||||||
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | ||||||||||||||||||||||||||||||
H | 195 | 200 | 220 | 225 | 235 | 250 | 260 | 265 | 370 | 400 | 515 | 550 | 600 | 630 | 680 | ||||||||||||||||||||||||||||||
Do | 130 | 130 | 130 | 130 | 150 | 150 | 180 | 180 | 200 | 200 | 400 | 450 | 450 | 500 | 500 | ||||||||||||||||||||||||||||||
重量(Kg) | 4 | 4.5 | 5 | 7 | 9 | 12.5 | 18 | 23 | 41 | 54 | 90 | 160 | 260 | 410 | 610 |
型号 | JW41-25 | ||||||||||||||||||||||||||||||||||||||||||||
压力等级 | PN25 | ||||||||||||||||||||||||||||||||||||||||||||
口径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | ||||||||||||||||||||||||||||||
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | ||||||||||||||||||||||||||||||
H | 195 | 200 | 220 | 225 | 235 | 250 | 260 | 265 | 370 | 400 | 515 | 550 | 600 | 630 | 680 | ||||||||||||||||||||||||||||||
Do | 130 | 130 | 130 | 130 | 150 | 150 | 180 | 180 | 200 | 200 | 400 | 450 | 450 | 500 | 450 | ||||||||||||||||||||||||||||||
重量(Kg) | 4 | 4.5 | 5 | 7 | 9.5 | 13 | 19 | 24 | 43 | 57 | 95 | 168 | 300 | 510 | 680 |
型号 | JW41-40 | ||||||||||||||||||||||||||||||||||||||||||||
压力等级 | PN40 | ||||||||||||||||||||||||||||||||||||||||||||
口径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | ||||||||||||||||||||||||||||||
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | ||||||||||||||||||||||||||||||
H | 195 | 200 | 220 | 225 | 235 | 250 | 260 | 265 | 370 | 400 | 515 | 550 | 600 | 630 | 680 | ||||||||||||||||||||||||||||||
Do | 130 | 130 | 130 | 130 | 150 | 150 | 180 | 180 | 200 | 200 | 400 | 450 | 450 | 500 | 500 | ||||||||||||||||||||||||||||||
重量(Kg) | 4 | 4.5 | 5 | 8 | 10 | 13.5 | 20 | 25 | 45 | 60 | 98 | 171 | 340 | 580 | 780 |

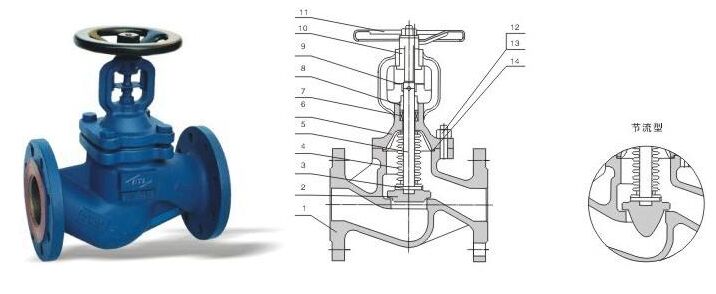

WJ41H德标截止阀结构图:
