Q611F气动丝口球阀

更新时间：2024-11-05 09:51:21

产品名称	Q611F气动丝口球阀
规格型号	Q611F
连接方式	法兰，内螺纹，外螺纹
结构形式	直通流道
驱动方式	气动
公称通径	DN15-DN50
公称压力	1.6~6.4MPA
阀体材质	铸钢，不锈钢
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

Q611F气动丝口球阀产品概述:

Q611F型气动丝口球阀属于气动类阀。无泄漏、重量轻、体积小。在实际运用中，它具有开关灵活、易损耗低、降低阀门维修工的劳动强度、节约维修资金作用。气动阀结构简单，使用寿命长，适用于几乎所有介质、耐高温、耐化学腐蚀。

主要外形和连接尺寸单位（mm）

Q611F-16,25,40,64
通径DN		d	G	L	H	W
mm	In	d	G	L	H	W
8	1/4″	8	G1/4″	65	140	104
10	3/8″	10	G3/8	65	140	104
15	1/2″	15	G1/2	72	150	140
20	3/4	18	G3/4″	85	155	140
25	1″	24	G1″	91	165	140
32	1 1/2″	30	G1 1/4″	110	180	164
40	1 1/2″	38	G1 1/2″	122	190	164
50	2″	48	G2″	145	210	190

Q621F-16,25,40,64
通径DN		d	G	L2	H	W
mm	In	d	G	L2	H	W
8	1/4″	8	14	120	140	104
10	3/8″	10	18	130	140	104
15	1/2″	15	22	140	150	140
20	3/4	18	28	160	155	140
25	1″	24	34	180	165	140
32	1 1/2″	30	42	200	180	164
40	1 1/2″	38	48	218	190	164
50	2″	48	60	235	210	190

Q661F-16,25,40,64
通径DN		d	G	L1	H	W
mm	In	d	G	L1	H	W
8	1/4″	8	14.3	65	140	104
10	3/8″	10	18	65	140	104
15	1/2″	15	22	72	150	140
20	3/4	18	28	85	155	140
25	1″	24	34.5	91	165	140
32	1 1/2″	30	43.5	110	180	164
40	1 1/2″	38	49.5	122	190	164
50	2″	48	62	145	210	190

Q681F-16
通径DN		d	G	L3	H	W
mm	In	d	G	L3	H	W
15	1/2″	15	34	108	150	140
20	3/4	18	50.5	118	155	140
25	1″	24	50.5	127	165	140
32	1 1/2″	30	50.5	146	180	164
40	1 1/2″	38	50.5	159	190	164
50	2″	48	64	191	210	190

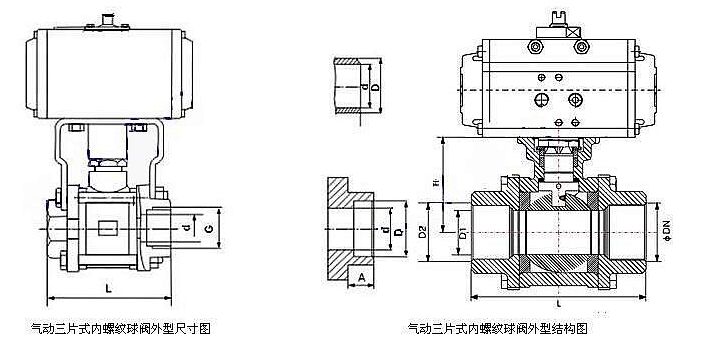

Q611F气动丝口球阀结构图:

Q611F气动丝口球阀结构图
