QJ547Y伞齿轮传动轨道球阀

更新时间：2024-04-15 20:18:41

产品名称

QJ547Y伞齿轮传动轨道球阀

产品型号

QJ547Y

连接方式

法兰

结构方式

国定式

驱动方式

伞齿轮

产品口径

DN25-DN500

公称压力

1.6-6.4MPA

阀体材质

铸钢，不锈钢

联系电话

021-51061185

联系传真

021-51079320

邮件地址

shweierdun@163.com

联系我们

白先生;苏小姐

联系手机

18964118897 15862657172

腾讯 QQ

812998712，843667323，416865208

公司名称

上海威尔顿阀门有限公司

公司网址

http://www.0755fm.com

服务承诺

质量三包：包修，包退，包换.

QJ547Y伞齿轮传动轨道球阀产品概述:

球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门，其启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的.
QJ547Y-16C/P、64C/P型伞齿轮传动轨道球阀设计规范

设计依据	GB	API
结构长度	JB/T 7745 GB/T 12221	ANSI B16.10
连接法兰	GB/T 9113 JB/79 HG20592	ANSI B16.5
对焊端	GB/T 12224	MSS SP44 ANSI B16.25
试验和检验	JB/T 9092	API 598

47Y-16C/P、64C/P型伞齿轮传动轨道球阀产品特点

1、启闭无摩擦。这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题。
2、上装式结构。对装在管道上的阀门可直接在线检查与维修。能有效减少装置停车，降低生产成本。
3、单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。
4、低扭矩设计。特殊结构设计的阀杆，只需配一个小手轮阀门就能轻松启闭。
5、楔形密封结构。阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封。使阀门的密封性能不受管线压差变化的影响，在各种工况下密封性能都有可靠保证。
6、密封面的自清结构。当球体倾离阀座时，管线中的流体会沿球体密封面成360°均匀通过。不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。

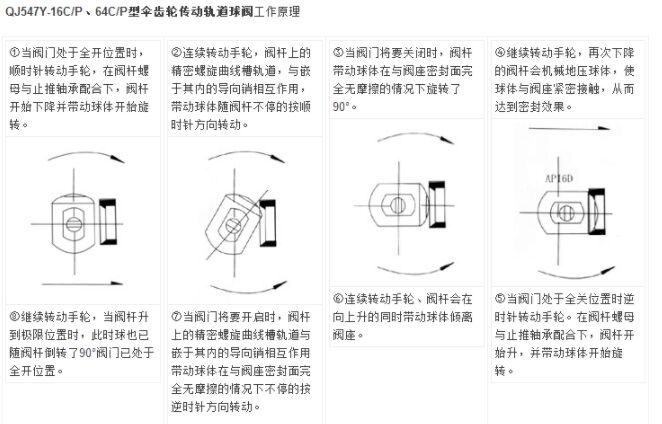

QJ547Y-16C/P、64C/P型伞齿轮传动轨道球阀工作原理

主要型号

零件名称

材质

	F
QJ47	Y
	H

	F
QJ547	Y
	H

阀体、阀盖

WCB

ZG1Cr5Mo

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

球体

阀杆

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

密封面

硬质合金合金钢

导向销

2Cr13 40CrMn

阀杆螺母

铸锰黄铜

螺栓

1Cr18Ni9Ti

螺母

35 45

填料

柔性石墨环PTFE

垫片

柔性石墨缠绕垫柔性石墨复合垫

手轮

可锻铸铁

QJ547Y-16C/P、64C/P型伞齿轮传动轨道球阀材料规范

QJ547Y-16C/P、64C/P型伞齿轮传动轨道球阀性能规范

压力等级	试验压力		适用环境
压力等级	壳体试验	密封试验	适用环境
1.6	2.4	1.76	易燃、易爆、易挥发、易聚合及剧毒场合
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04
class 150	2.94	2.2
class 300	7.5	5.5
class 600	15.0	11.0
适用温度	-196℃ - 550℃
适用介质	水、油、天然气用各种软性介质与悬浮液
驱动方式	手动、伞齿轮、气动、电动

QJ547Y-16C/P、64C/P型伞齿轮传动轨道球阀尺寸表

压力级	主要尺寸	公称通径
压力级	主要尺寸	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500
PN1.6MPa	L	160	180	200	230	290	310	350	400	480	600	730	850	980	1100	1200	1250
	H	240	260	307	360	410	483	512	543	581	617	672	723	758	791	828	870
	Kg	9.6	16	19	28	30	41	55	78	115	215	270	385	502	876	980	1240
PN2.5MPa	L	160	180	200	230	290	310	350	400	480	600	730	850	980	1100	1200	1250
	H	260	280	320	360	430	490	525	567	604	642	695	742	781	815	864	905
	Kg	9.5	16	19	28	30	45	59	82	121	230	289	402	540	913	1120	1280
PN4.0MPa	L	160	180	200	230	290	310	350	400	480	600	730	850	980	1100	1200	1250
	H	260	280	320	360	436	492	527	607	649	701	750	750	790	832	875	910
	Kg	10	17	20	25	32	45	59	82	115	230	295	402	540	913	1124	1348
PN6.4MPa	L	160	180	200	230	290	310	350	400	480	600	730	850	980	1100	1200	1250
	H	280	320	329	365	450	509	541	663	725	781	790	806	821	858	-	-
	Kg	10	17	20	25	32	52	68	106	168	281	355	498	689	1134	-	-
150Lb	L	127	140	165	178	190	203	229	356	394	457	533	610	686	762	864	914
300Lb	L	165	178	190	216	241	283	305	381	403	502	568	648	762	838	914	991
600Lb	L	216	229	241	292	330	356	432	508	559	660	787	838	889	991	1092	1194

QJ547Y伞齿轮传动轨道球阀结构图:
