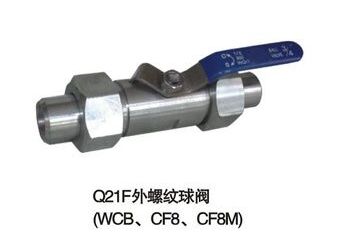

Q21F外丝球阀

更新时间：2024-11-05 09:47:13

产品名称	Q21F外丝球阀
规格型号	Q21F
连接方式	外螺纹
结构形式	直通式
驱动方式	手动
公称通径	DN6-DN25
公称压力	20.0-64.0MPa
阀体材质	不锈钢304，316，铸钢
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

Q21F外丝球阀阀产品概述：

广式球阀适用于空气、蒸汽、水、气体、石油和石化产品、腐蚀性介质等，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。广式球阀产品具有结构紧凑、外形精美、智能控制、性能卓越、品质优良、使用方便等诸多特点。

Q21F外丝球阀使用工况：

公称压力：1.6 MPa

适用温度范围：-20～232℃～350℃

适用介质：水、油、气体某些腐蚀性液体

Q21F-16C/P/R广式外螺纹球阀产品尺寸

公称通经		d	d2	L	D	D1	D2	b	f	Z-d1	H	W
DN（mm）	in	d	d2	L	D	D1	D2	b	f	Z-d1	H	W
15	1/2"	10	18	92	95	65	45	14	2	4-14	60	110
20	3/4"	12.6	20	106	105	75	55	14	2	4-14	65	110
25	1"	17	24	109	115	85	65	16	2	4-14	70	110
32	1-1/4"	22	32	126	135	100	78	16	2	4-18	85	145
40	1-1/2"	26	38	136	145	110	85	16	3	4-18	90	145
50	2"	32.8	46	154	160	125	100	18	3	4-18	98	177
60	2-1/2"	46	60	170	180	145	120	20	3	8-18	110	190

Q21F-16C/P/R广式外螺纹球阀零件材料

适用介质	型号	阀体	球体、阀杆	手柄	密封圈	垫片、填料
水、蒸汽、油品	Q41F-16C Q41F-25C Q41F-40C	A105、45	1Cr18/1Cr18Ni9Ti	不锈钢SS304	聚四乙烯PTFE 增强聚四乙烯 VUILUK PTFE 对位聚苯PPL	聚四*乙烯PTFE 对位聚苯PPL
硝酸类	Q41F-16P Q41F-25P Q41F-40P	SS304/1Cr18Ni9Ti	SS304/1Cr18Ni9Ti
醋酸类	Q41F-16R Q41F-25R Q41F-40R

Q21F外丝球阀结构图:

本页URL，复制给好友：

订货流程：
1、客户采购清单传真至021-51079320或来电咨询021-51061185或发邮箱shweierdun@163.com
2、收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）.
3、具体商定：交货期、特殊要求等事宜.

订货须知：
1、客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、本厂可根据客户特定要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
