高压外螺纹球芯截止阀QJH

更新时间:2024-11-05 09:45:09
产品名称 高压外螺纹球芯截止阀QJH
规格型号 QJH
连接方式 来电咨询
结构形式 来电咨询
驱动方式 来电咨询
公称通径 可以来电咨询,订购、定做。
公称压力 40-500bar
阀体材质 钢、铸钢、不锈钢、锻钢
联系方式 021-51061185 18964118897 白经理
官网 http://www.0755fm.com
生产厂家 上海威尔顿阀门有限公司

高压外螺纹球芯截止阀QJH产品概述:

图形符号


高压球芯截止阀型号说明


 ① 系列代号Series Code:QJH系列高压球芯截止阀
② 压力等级Pressure Grade:H-32MPa
③ 公称通径Nominal Path:6、10、15、20、25、32、40、50、65、80mm
④ 连接形式Joint Model:B-板式、F-法式、NL-内螺纹连接、WL-外螺纹连接

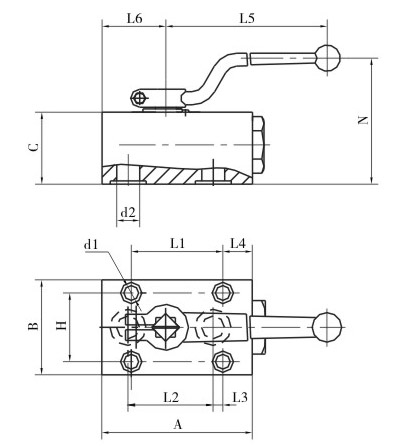

高压球芯截止阀外形尺寸

型号
A
B
C
L1
L2
L3
L4
L5
L6
H
N
d1
d2
QJH-10B
80
54
42
60
45
11
13
105
33
38
62
Ф8.5
Ф9
QJH-15B
92
58
44
56
52
6
18
147
39
42
77
Ф8.5
Ф14
QJH-20B
108
70
52
70
60
8.5
21.5
185
45
50
90
Ф11
Ф18
QJH-25B
125
75
60
80
72
11
20
185
54.5
55
99
Ф11
Ф24
QJH-32B
152
98
71
120
90
19
16
240
69.5
75
111
Ф13
Ф30
QJH-40B
185
120
93
150
110
23
20
240
80
90
129
Ф17
Ф38




型号
D
L
L1
L2
H
F
E
N
QJH-50F1
Ф62
170
30
17
104
118
55
240
QJH-65F1
Ф77
220
45
22
126
132
67
QJH-80F1
Ф91
240
45
25
139
142
75

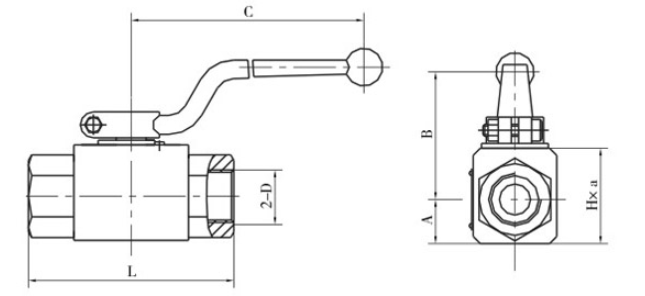

QJH系列高压球芯截止阀

型号
A
B
C
L
H×a
2-D
QJH-06NL
13.5
27
105
67
33×26
M16×1.5
QJH-10NL
16
40
105
76
36×32
M18×1.5
QJH-15NL
19
45
147
88
45×38
M27×2
QJH-20NL
25
46
185
100
55×48
M33×2
QJH-25NL
28.5
59
185
116
64×57
M42×2
QJH-32NL
37.5
74
240
130
84×75
M48×2
QJH-40NL
42.5
88
240
140
95×85
M60×2

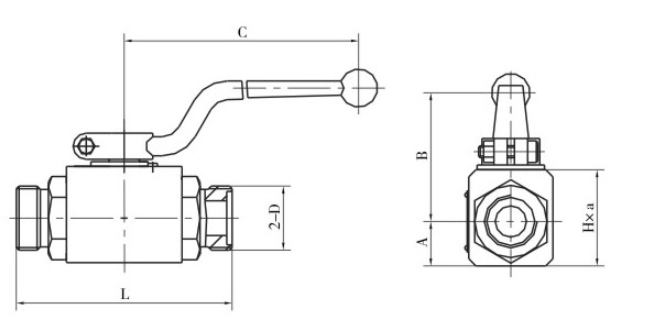

外螺纹连接尺寸:

型号
A
B
C
L
H×a
2-D
QJH-06WL
13.5
27
105
71
33×26
M16×1.5
QJH-10WL
16
40
105
86
36×32
M22×1.5
QJH-1WNL
19
45
147
96
45×38
M30×1.5
QJH-20WL
25
46
185
112
55×48
M36×2
QJH-25WL
28.5
59
185
122
64×57
M42×2
QJH-32WL
37.5
74
240
145
84×75
M52×2
QJH-40WL
42.5
88
240
163
95×85
M60×2

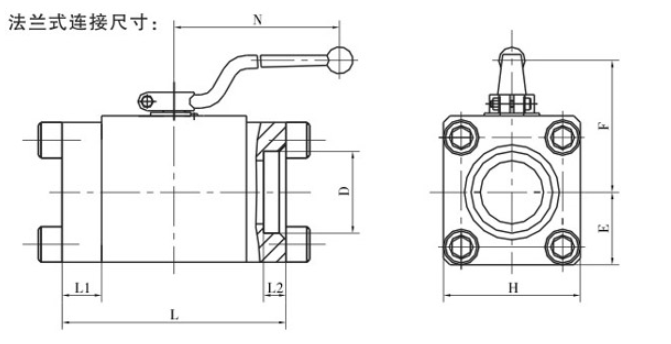

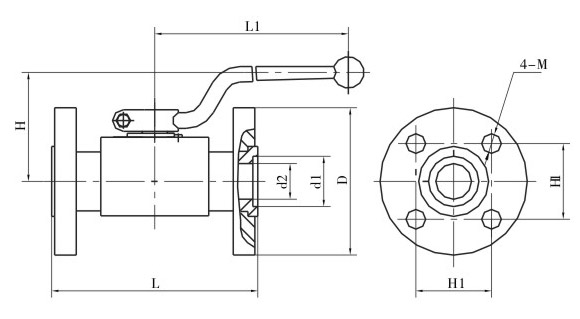

法兰式连接尺寸:

型号
L
L1
H
H1
D
d1
d2
M
QJH-10F
103
105
44
36
Ф68
Ф22
Ф10
M10
QJH-15F
113
147
46
40
Ф75
Ф24
Ф15
M10
QJH-20F
117
185
48
42
Ф78
Ф30
Ф20
M10
QJH-25F
133
185
56
56
Ф100
Ф35
Ф23
M12
QJH-32F
145
240
63
62
Ф110
Ф45
Ф32
M12
QJH-40F
175
240
74
73
Ф130
Ф50
Ф38
M16
