HS41X16-A防污隔断阀

更新时间：2024-11-05 09:42:39

产品名称	HS41X16-A防污隔断阀
规格型号	HS41X16-A
连接方式	法兰式
结构形式	..
驱动方式	手动
公称通径	DN50-DN500
公称压力	1.0Mpa-1.6Mpa
阀体材质	铸铁、铸钢、碳钢、不锈钢
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

HS41X16-A防污隔断阀产品概述：

防污隔断阀是一种安装在各类管路系统中用于严格阻止介质倒流，保护其后的介质或设备不受污染的止逆类阀门。由两个串联的止回阀和过渡部分组成，密封严密，确保介质无一点回流，安全可靠，使用寿命长。冠环牌HS41X-16普通型防污隔断阀为多重止回密封串联而成,当其中有一只密封破坏时,另二只还起密封作用,防止回流。但三只止回密封同时破坏后,就失去了止回作用。HS41X-16-A安全型防污隔断阀在普通型基础上中间加排水器,这样即使两只止回阀密封同时破坏,其他也能起到防止回流污染的作用。

技术参数：

公称压力	公称通径	适用介质	适用温度	法兰标准	试验标准
1.0～2.5MPa	50～600mm	水	0～80℃	GB/T 17241.6GB/T 9113	GB/T 13927API598

主要零件材质：

序号	零部件名称	材质
1	阀体	铸铁、球墨铸铁、铸钢
2	阀盖	铸铁、球墨铸铁、铸钢
3	阀盘	球墨铸铁
4	弹簧	不锈钢、铬钒钢
5	防污阀	黄铜

外形及连接尺寸：

型号	DN	16-AL	16-L	D	φ	n-d	h2
HS41X-16A HS41X-16	50	455	410	165	125	4-φ18	190
	65	480	430	185	145	4-φ18	200
	80	570	500	200	160	8-φ18	225
	100	710	640	220	180	8-φ18	248
	125	800	730	250	210	8-φ18	276
	150	910	830	285	240	8-φ23	308
	200	1090	1000	340	295	12-φ23	356
	250	1315	1200	405	355	12-φ25	410
	300	1475	1360	460	410	12-φ25	485
	350	1690	1560	520	470	16-φ25	528
	400	1860	1720	580	525	16-φ30	595

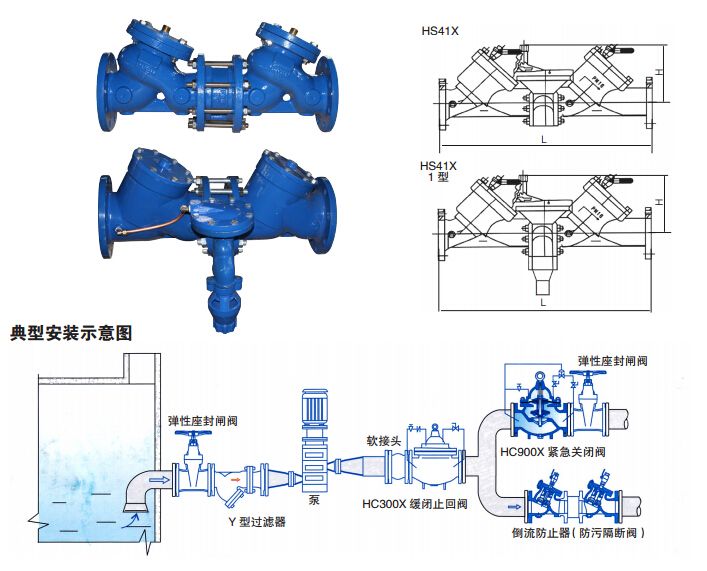

HS41X16-A防污隔断阀安装示意图：
