耐腐蚀衬氟隔膜阀

更新时间:2024-11-05 09:41:53
产品名称 耐腐蚀衬氟隔膜阀
规格型号 G41F46、Q641F46、G45F46、Q941F46
连接方式 法兰
结构形式 直通式
驱动方式 手动
公称通径 DN15-300
公称压力 1.6MPa-2.5MPa
阀体材质 铸铁、铸钢、碳钢、不锈钢
联系方式 021-51061185 18964118897 白经理
官网 http://www.0755fm.com
生产厂家 上海威尔顿阀门有限公司

耐腐蚀衬氟隔膜阀产品概述:

 G41F46G45F46衬氟隔膜阀用于控制一般腐蚀性以及强腐蚀性介质,阀体内腔表面覆有可选择的各种氟塑料,适用于各种不同工作温度和流体管路。

衬氟隔膜阀适用介质:

     各种浓度的盐酸、硫酸、氢氟酸、王水、硝酸、各种有机酸、强碱、强氧化剂、浓稀酸交替、酸碱交替、有机溶剂、除熔融碱金属、元素氟及芳香烃类外的其它强腐蚀性介质;

衬氟隔膜阀工作原理:

      G41F46G45F46衬氟隔膜阀是一种特殊形式的、具有截断功能的阀门,其吝惜闭件由钢质阀瓣与软质材料(橡胶和氟塑料复合)制成的隔膜组成,并将阀体内腔与阀盖内腔隔开,以达到截断管内介质之目的。

衬氟隔膜阀产品的性能及优点:

1、弹性密封的开闭件,确保没有内漏;

2、流线型的流道,使得压力损失小;

3、没有填料函,因此没有外漏;

4、阀体与阀盖被中间隔膜隔开,使的隔膜上方的阀盖、阀杆等零件不受介质侵蚀;

5、隔膜可更换,维护费用低;

6、衬里材料多样可选性,可适用于各种介质,并具有良好的耐腐蚀性;

衬氟隔膜阀技术参数:

接口尺寸:法兰DN15 ―DN 300

工作压力: 1.6MPA

介质温度:按照衬里和隔膜材料 ≤85℃≤100℃≤120℃≤150℃≤180℃

体材质:铸钢、不锈钢;

阀盖材质:铸钢、不锈钢;

衬里材质:可选性的各种氟塑料;

阀瓣材质: 铸铁、铸钢、不锈钢;

阀杆材质: 碳钢、不锈钢;

手轮:铸铁;

衬氟隔膜阀主要零部件材料表 :

序号

零件名称

灰铸铁

铸钢

不锈耐酸铸钢

超低不锈钢耐酸铸钢

Z

C

P

R

P

R

1

阀体/阀盖

HT250

WCB

CF8

CF8M

CF3

CF3M

2

阀瓣/阀杆

35

1cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

00cr18Ni10

00Cr17Ni14Mo2

3

衬里/阀座

PTFE(F4)PCTFE(F3)FEP(F46)PFA(可溶性F4)

4

隔膜

FEP(F46)/CR(氯丁橡胶)PFA(可溶性F4/FPDM(乙丙橡胶)

5

支架

WCB

CF8

CF8

6

阀杆螺母

ZCuAI10Fe3

ZCuAI10Fe3

ZCuAI10Fe3

7

紧固螺栓

35

1Cr17Ni2

1Cr18Ni9Ti

8

螺母

45

0Cr18Ni9

0Cr18Ni9

9

手轮

WCB

WCB

WCB

衬氟隔膜阀技术规范

 设计标准

GB12239

结构长度

JB1688/GB12221

法兰标准

JB/T79-94

GB9113.1-26

检验试验

GB/T13927

驱动方式

手动、电动、气动、常闭型、常开型

衬氟隔膜阀主要外型和连接尺寸

公称通径

标准值

参考值

DN(mm)

NPS(inch)

L

D

D1

D2

f

b

Z-фd

d0

H

H1

WT(kg)

PN0.6MPa / PN1.0MPa

15

1/2

125

95

65

45

2

14

4-ф14

100

105

110

3.5

20

3/4

135

105

75

55

2

16

4-ф14

100

115

125

4

25

1

145

115

85

65

2

16

4-ф14

120

120

135

5.5

32

11/4

160

135

100

78

2

18

4-ф18

120

125

150

8

40

11/2

180

145

110

85

3

18

4-ф18

140

135

175

11

50

2

210

160

125

100

3

20

4-ф18

140

155

195

14

65

21/2

250

180

145

120

3

20

4-ф18

200

170

200

23

80

3

300

195

160

135

3

22

4-ф18

200

200

255

29

100

4

350

215

180

155

3

22

8-ф18

280

270

325

46

125

5

400

245

210

185

3

24

8-ф18

320

335

405

70

150

6

460

280

240

210

3

24

8-ф23

320

370

450

95

200

8

570

335

295

265

3

26

8-ф23

400

480

600

170

250

10

680

390

350

320

3

28

12-ф23

500

545

620

270

300

12

790

435

395

362

4

24

12-ф23

500

585

680

320

PN1.6MPa

15

1/2

130

95

65

45

2

14

4-ф14

120

110

115

4

20

3/4

150

105

75

55

2

16

4-ф14

120

120

130

5

25

1

160

115

85

65

2

16

4-ф14

140

125

140

6

32

11/4

180

135

100

78

2

18

4-ф18

140

130

155

9

40

11/2

200

145

110

85

3

18

4-ф18

160

140

180

12

50

2

230

160

125

100

3

20

4-ф18

160

160

200

15

65

21/2

290

180

145

120

3

20

4-ф18

200

175

205

24

80

3

310

195

160

135

3

22

8-ф18

200

205

260

30

100

4

350

215

180

155

3

24

8-ф18

280

275

330

48

125

5

400

245

210

185

3

26

8-ф18

320

340

410

75

150

6

480

280

240

210

3

28

8-ф23

320

375

460

105

200

8

600

335

295

265

3

30

12-ф23

400

485

605

182

250

10

730

405

355

320

3

32

12-ф25

500

550

625

295

300

12

850

460

410

375

4

34

12-ф25

500

590

685

345

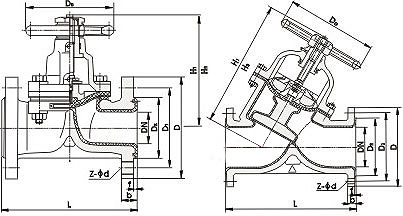

耐腐蚀衬氟隔膜阀结构图:

 耐腐蚀衬氟隔膜阀结构图
