『高温高压电磁阀』

更新时间：2024-11-05 09:40:50

产品名称	『高温高压电磁阀』
规格型号	ZCZG、ZCZH
连接方式	法兰，丝扣
结构形式	直动先导
驱动方式	手动
公称通径	DN15-100
公称压力	1.0MPa-4.0MPa
阀体材质	铸铁、铸钢、碳钢、不锈钢
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

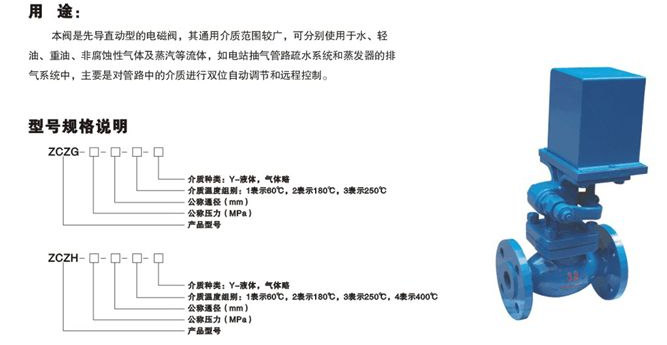

ZCZG、ZCZH高温高压电磁阀采用金属硬密封，提高了使用温度。介质流体温度可达425℃。耐磨：选材合理，阀杯和导向套间巧妙地利用流体的润滑作用，减少磨损。采用杠杆原理保证线圈和阀体彻底隔离本阀是先导直动型的电磁阀，其通用介质范围较广，可分别使用于水、轻油、重油、非腐蚀性气体及蒸汽等流体，如电站抽气管道疏水系统和蒸发器的排气系统中，主要是对管道中的介质进行双位自动调节和远程控制。

电磁阀电磁铁通电时，连杆被提升，带动转轴转动，副阀打开。由于副阀被开启，主阀阀杯上部的压力流体被排出，因此主阀阀杯下部的压力比上部高，这样下部的压力将主阀阀杯向上推开。主阀被打开后，上下压力相等，阀杯在电磁力、上下压力作用下，置于平衡状态，阀门开通。断电时在衔铁自重及返回弹簧作用下，关下副阀，副阀关闭后，随之主阀阀杯上部的压力升高而将主阀阀杯压下，达到断流密封作用，阀门关闭。

技术参数

介质温度℃	ZCZG	≤250
	ZCZH	≤400
公称压力（MPa）	ZCZG	2.5
	ZCZH	4.0
工作压差（MPa）	ZCZG	0.1-2.5
	ZCZH	0.1-4.0
公称通径（MPa）	15	20	25	32	40	50	65	80	100
功耗	130VA				480VA
电源电压	AC220V DC 24V 其余规格可作特殊订货
额定流量系数（KV）	3.8	7.4	10.3	18.8	25.7	41	58	85	154
泄漏量（ml/min）	按JB/T7352-94F规定

安装尺寸

DN	L	H	D	D1	D2	D3	b	f1	f	n-d
10	160	298	90	60	34	41	16	4	2	4-Ø14
15	160	298	95	65	39	45	16	4	2	4-Ø14
20	200	304	105	75	50	55	16	4	2	4-Ø14
25	200	304	115	85	57	65	16	4	2	4-Ø14
32	200	314	140	100	65	78	18	4	2	4-Ø18
40	260	460	150	110	75	85	18	4	3	4-Ø18
50	300	460	165	125	87	100	20	4	3	4-Ø18
65	290	433	185	145	109	120	22	4	3	8-Ø18
80	310	433	200	160	120	135	22	4	3	8-Ø18
100	350	461	235	190	149	160	24	4.5	3	8-Ø22

ZCZG、ZCZH高温高压电磁阀结构图纸：

ZCZG、ZCZH高温高压电磁阀结构图纸
