Y13H内螺纹先导活塞式蒸汽减压阀

更新时间:2024-11-05 09:39:24
产品名称 Y13H内螺纹先导活塞式蒸汽减压阀
规格型号 Y13H
连接方式 内螺纹
结构形式 膜片式,活塞式
驱动方式 手动
公称通径 DN15-DN50
公称压力 1.6MPa-2.5MPa
阀体材质 铸铁、铸钢、碳钢、不锈钢
联系方式 021-51061185 18964118897 白经理
官网 http://www.0755fm.com
生产厂家 上海威尔顿阀门有限公司
Y13H内螺纹先导活塞式蒸汽减压阀产品概述

由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。

本产品主要用于蒸汽管路,起减压稳压作用。

主要技术参数和性能指标

公称压力(Mpa)
1.6
2.5
壳体试验压力(Mpa)
2.4
3.75
密封试验压力(Mpa)
1.6
2.5
较高进口压力(Mpa)
1.6
2.5
出口压力范围(Mpa)
0.1-1.0
0.1-1.6
压力特性偏差(Mpa)
GB12246-1989
流量特性偏差(Mpa)
GB12246-1989
较小压差
0.15
0.15
渗漏量
GB12245-1989
壳体试验不包括膜片、顶盖。
主要零件材料
零件名称
零件材料
阀体 阀盖 底盖
WCB
阀座 阀盘
2Cr13
缸套
2Cr13/25(镀硬铬)
活塞
2Cr13/铜合金
活塞环
合金铸铁
导阀座 导阀杆
2Cr13
膜片
1Cr18Ni9Ti
主阀弹簧
50CrVA
导阀主弹簧
50CrVA
调节弹簧
60Si2Mn
流量系数(Cv)
DN
15
20
25
32
40
50
Cv
1
2.5
4
6.5
9
16
连接尺寸
公称通径DN
G
L
H
Hl
15
1/2"
140
295
90
20
3-4"
140
330
98
25
1"
160
330
110
32
1-1/4"
180
330
110
40
1-1/4"
200
345
125
50
2"
230
345
125

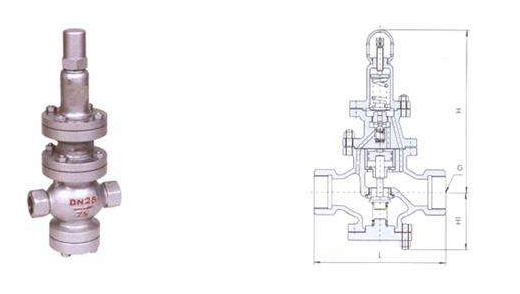

Y13H内螺纹先导活塞式蒸汽减压阀结构图:

Y13H内螺纹先导活塞式蒸汽减压阀结构图

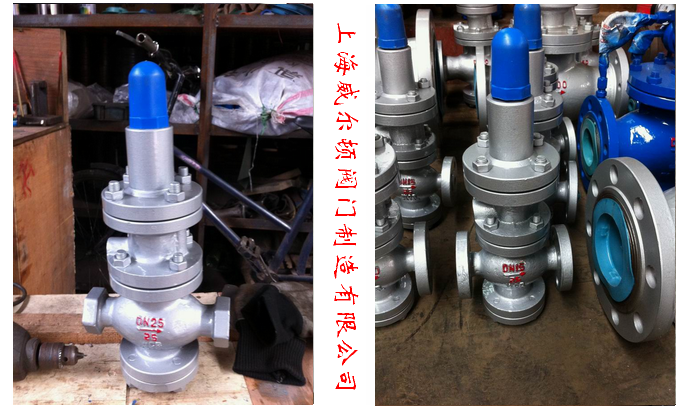

Y13H内螺纹先导活塞式蒸汽减压阀产品实物图:

Y13H内螺纹先导活塞式蒸汽减压阀产品实物图
