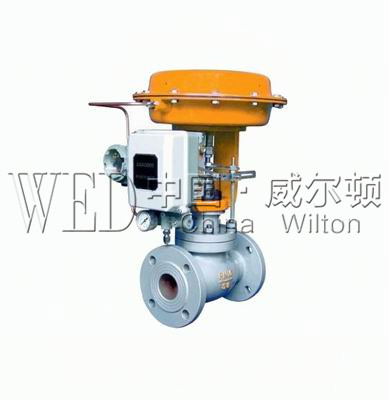

ZXP型新系列气动薄膜直通单座调节阀

更新时间:2024-05-29 10:20:41
产品名称 ZXP型新系列气动薄膜直通单座调节阀
规格型号 ZXP型
连接方式 法兰
结构形式 单座
驱动方式 气动
公称通径 DN20-DN200(可以根据您的要求定做)
公称压力 1.0MPa-6.4mpa(可以根据您的要求定做)
阀体材质 铸钢、碳钢、不锈钢、304、316
联系方式 021-51061185 18964118897 白经理
官网 http://www.0755fm.com
生产厂家 上海威尔顿阀门有限公司

ZXP型新系列气动薄膜直通单座调节阀产品概述
气动薄膜直通单座调节阀采用顶导向结构,配用多弹簧执行机构,流道呈S流线型。具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点,可用于苛刻的工作条件,特别适用于允许泄漏量小、阀前后压差不大的工作场合。
本系列产品有标准型、散热型、低温型、调节切断型、波纹管密封型、夹套保温型等多种型式。产品公称压力等级有PN(MPa)1.6、4.0、6.4、10.0;阀体口径范围DN20~200;适用流体温度由-200~+560℃范围内多种档次;泄漏量标准有Ⅳ级、Ⅵ级;流量特性有直线、等百分比。多种品种规格可供选择。

主要零件常用材料

阀体、阀盖:ZG230~450、ZG1Cr18Ni9Ti、
阀芯、阀座:1Cr18Ni9Ti、1Cr18Ni9Ti +PTFE、1Cr18Ni9Ti +司钛莱合金堆焊
填料:PTFE、石墨
波纹管:1Cr18Ni9Ti
垫片:石墨缠绕垫片(V6590)、F4
膜盖:A3
波纹膜片:夹增强涤纶织物丁腈橡胶
弹簧:60Si2Mn
阀杆、推杆:1Cr18Ni9Ti、2Cr13
注:具体材质组合详见第4页表3,特殊要求可供其它材料。
本系列调节阀采用模块化设计,可采用不同组合、配用各种附件。

产品类型

ZXPO标准型工作温度-20~+160℃,泄漏量标准有Ⅳ级;

ZXPG阀盖增设散热片可用于介质温度-60~+450℃;
ZXPV型波纹管密封型调节阀,对移动的阀杆形成完全的密封,堵绝流体外漏;
ZXPD长颈阀盖结构加波纹管密封可用于96℃的深冷场合。
ZXPQ型软密封结构阀芯达Ⅵ级泄漏标准(微气泡级);
ZXPJ型夹套保温调节阀带有保温夹套,用于流体冷却后易结晶、凝固造成堵塞的场合;
ZXPF衬塑型单座调节阀与流体接触部位衬有F46,填料部位采用聚四氟乙烯波纹管密封,特别适用于强腐蚀介质的自动控制。
阀芯、阀座堆焊司钛莱合金,适用于高温、深冷及其他苛刻的工况;

作用方式

气关式(FO)
当气源故障时,执行机构弹簧将阀打开
气开式(FC)
当气源故障时,执行机构弹簧将阀关闭
