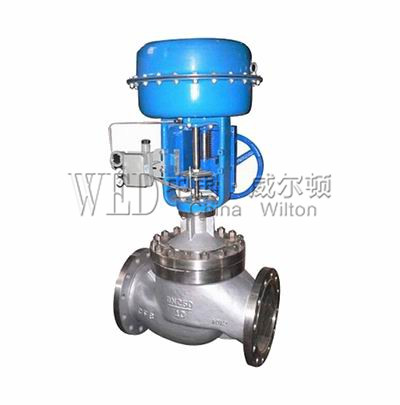

产品名称 | ZJHM精小型气动套筒单座调节阀 |
规格型号 | ZJHM |
连接方式 | 法兰 |
结构形式 | 单座 |
驱动方式 | 气动 |
公称通径 | DN25-400(可以根据您的要求定做) |
公称压力 | 1.0MPa-6.4(可以根据您的要求定做) |
阀体材质 | 铸钢、碳钢、不锈钢、304、316 |
联系方式 | 021-51061185 18964118897 白经理 |
官网 | http://www.0755fm.com |
生产厂家 | 上海威尔顿阀门有限公司 |
公称通径mm
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
||||
阀座直径mm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
可与本公司
商洽生产 |
|||
额定流量
系数Kv |
直线
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1000
|
1600
|
|||
等百分比
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
900
|
1440
|
||||
公称压力MPa
|
0.6 1.6 4.0 6.4
|
|||||||||||||||
行程mm
|
16
|
25
|
40
|
60
|
100
|
|
|
|||||||||
流量特性
|
直线、等百分比、快开型
|
|||||||||||||||
介质温度℃
|
-40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃
|
|||||||||||||||
法兰标准
|
符合JB78-59、JB79-59标准,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
|
|||||||||||||||
阀体材质
|
PN
(MPa) |
0.6,1.6
|
WCB(ZG230-450) CF3CF8 CF8M
|
|||||||||||||
4.0,6.4
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
|
|||||||||||||||
阀体型式
|
直通单座铸造球型阀
|
|||||||||||||||
阀芯材质
|
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
|
|||||||||||||||
上阀盖形式
|
普通式(常温型)、热片式(中温型)、低温型
|
|||||||||||||||
可调比R
|
50:1
|
|||||||||||||||
气源接头
|
M16×1.5
|
型 号
|
ZHA(B)-22
|
ZHA(B)-23
|
ZHA(B)-34
|
ZHA(B)-45
|
有效面积cm2
|
350
|
350
|
560
|
900
|
行 程mm
|
16
|
25
|
40
|
60
|
弹簧范围KPa
|
20~100(标准);40~200;80~240;20~60;60~100
|
项目
|
指标值
|
项目
|
指标值
|
|
||||
基本误差%
|
不带定位器
|
±5.0
|
始
终 点 偏 差 % |
气关
|
不带定位器
|
始点
|
±5.0
|
|
终点
|
±2.5
|
|
||||||
带定位器
|
±1.0
|
带定位器
|
始点
|
±1.0
|
|
|||
终点
|
±1.0
|
|
||||||
回差%
|
不带定位器
|
3.0
|
气开
|
不带定位器
|
始点
|
±2.5
|
|
|
终点
|
±5.0
|
|
||||||
带定位器
|
1.0
|
带定位器
|
始点
|
±1.0
|
|
|||
终点
|
±1.0
|
|||||||
死区%
|
不带定位器
|
3.0
|
|
|||||
带定位器
|
0.4
|
允许泄漏量L/h
|
1×10-3×
阀额定 容量 |
|
||||
额定行程偏差%
|
±2.5
|
|
开关
方式 |
执行
机构 型号 |
弹簧
范围 KPa |
气源
压力 KPa |
需
要 附 件 |
公称通径(阀座直径)mm
|
|||||||
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|||||
气
关 |
ZHA-22
|
20~100
20~100 40~200 |
0.14
0.25 0.40 |
-
P P或R |
3.00
6.4 6.4 |
|
|
|
|
|
|
|
ZHA-23
|
20~100
20~100 40~200 |
0.14
0.25 0.40 |
-
P P或R |
|
2.25
6.4 6.4 |
1.95
6.4 6.4 |
|
|
|
|
|
|
ZHA-34
|
20~100
20~100 40~200 |
0.14
0.25 0.40 |
-
P P或R |
|
|
|
2.36
6.4 6.4 |
2.04
6.4 6.4 |
1.67
6.4 6.4 |
|
|
|
ZHA-45
|
20~100
20~100 40~200 |
0.14
0.25 0.40 |
-
P P或R |
|
|
|
|
|
|
1.41
6.4 6.4 |
1.14
6.4 6.4 |
|
气
开 |
ZHA-22
|
20~100
40~200 80~240 |
0.14
0.25 0.40 |
-
P或R P |
|
1.5
4.5 6.4 |
|
|
|
|
|
|
ZHA-23
|
20~100
40~200 80~240 |
0.14
0.25 0.40 |
-
P或R P |
|
|
1.13
3.38 6.40 |
0.98
2.93 6.4 |
|
|
|
|
|
ZHA-34
|
20~100
40~200 80~240 |
0.14
0.25 0.40 |
-
P或R P |
|
|
|
1.18
3.54 6.4 |
1.02
3.06 6.4 |
0.84
2.51 5.85 |
|
|
|
ZHA-45
|
20~100
40~200 80~240 |
0.14
0.25 0.40 |
-
P或R P |
|
|
|
|
|
|
0.71
2.12 4.94 |
0.57
1.71 4.00 |
DN
|
L
|
H
|
H1
|
质量(kg)
|
φA
|
|||||||
PN16
|
PN40
|
PN64
|
普通
|
高温
|
PN6
|
PN16
|
PN40
|
PN64
|
PN6
PN16 |
PN40
PN64 |
||
25
|
185
|
197
|
210
|
410
|
560
|
50
|
57
|
70
|
20
|
24
|
285
|
|
40
|
222
|
235
|
251
|
455
|
620
|
65
|
75
|
85
|
26
|
35
|
||
50
|
254
|
267
|
286
|
457
|
627
|
70
|
82
|
90
|
30
|
40
|
||
65
|
276
|
292
|
311
|
610
|
790
|
80
|
92
|
100
|
47
|
66
|
360
|
|
80
|
298
|
317
|
337
|
622
|
807
|
95
|
100
|
107
|
55
|
78
|
||
100
|
352
|
368
|
394
|
640
|
850
|
105
|
110
|
117
|
125
|
65
|
99
|
|
150
|
451
|
473
|
508
|
870
|
1130
|
132
|
142
|
150
|
172
|
130
|
160
|
470
|
200
|
600
|
650
|
890
|
1150
|
160
|
170
|
187
|
207
|
175
|
250
|
||
250
|
730
|
775
|
1203
|
1523
|
187
|
202
|
225
|
235
|
350
|
470
|
580
|
|
300
|
850
|
900
|
1234
|
1554
|
220
|
230
|
257
|
265
|
500
|
660
|
零件名称
|
材料
|
温度范围
|
阀体上阀盖
|
HT200
|
-20~200℃
|
ZG230-450
|
-40~450℃
|
|
ZG1Cr18Ni9Ti
|
-250~550℃
|
|
ZG0Cr18Ni12Mo2Ti
|
-40~600℃
|
|
阀芯、阀座
|
1Cr18Ni9
|
-250~550℃
|
0Cr18Ni12Mo2Ti
|
-250~550℃
|
|
填 料
|
聚四氟乙烯
|
-40~200℃
|
膜 片
|
丁晴橡胶夹增强涤沦织物
|
|
压缩弹簧
|
60Si2Mn
|
|
膜 盖
|
A3
|
|
