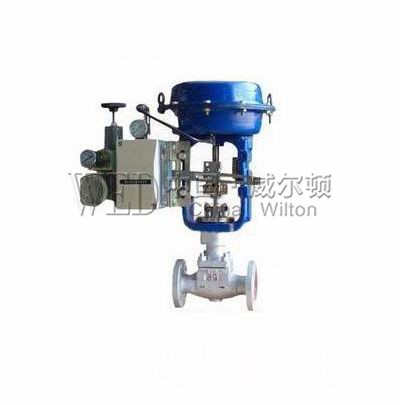

HLC小口径笼式气动单座调节阀

更新时间:2024-11-05 09:38:56
产品名称 HLC小口径笼式气动单座调节阀
规格型号 HLC
连接方式 法兰
结构形式 单座
驱动方式 气动
公称通径 DN20-DN25(可以根据您的要求定做)
公称压力 1.0MPa-6.4mpa(可以根据您的要求定做)
阀体材质 铸钢、碳钢、不锈钢、304、316
联系方式 021-51061185 18964118897 白经理
官网 http://www.0755fm.com
生产厂家 上海威尔顿阀门有限公司
HLC小口径笼式气动单座调节阀产品概述:
HLC小口径笼式单座调节阀是一种高性能的调节阀, 坚固的阀芯导向和套筒可防止液体发生阀蒸和空化。结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧膜执行机构,其结构紧凑,输出力大。
产品符合GB/T4213-92
技术参数和性能
阀体型式:直通单座套筒式铸造球型阀
公称通径:20、25mm
公称压力:ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
连接型式:法兰连接:FF、RF、RJ、LG、沟槽型、嵌入型法兰标准:JIS B2201-1984、ANSI B16.5-1981、GB/T9112~9124-2000等
焊接连接,嵌接焊SW.
材料:铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、钛等
上阀盖:常温型(P):-17~+230℃
伸长Ⅰ型(E1):-45~-17℃ +230~+566℃
伸长Ⅱ型(E2I):-100~-45℃
伸长Ⅱ型(E2W):-196~-100℃
注:工作温度不准超过各种材料的允许范围。
压盖型式:螺栓压紧式
填料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件
阀芯型式:单座套筒式柱塞型阀芯
流量特性:等百分比特性(%)和线性特性(L)参考以下流量图
套筒形式:分离式套筒
材料:不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
执行机构

型式:LHA多弹簧薄膜执行机构
膜片材料:乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围:20~100、80~240kPa
供气压力:140~400kPa
气源接口:Rc1/4”
环境温度:-30~+70℃
阀作用型式:用正作用或反作用执行机构实现阀的气-关式或气-开式
附件:定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
性能
泄漏量:金属阀座:小于阀额定容量的0.01%,符合ANSI B16.104-1976IV级
回差:带定位器:小于全行程的1%,不带定位器:小于全行程的3%(LHA1型小于全行程的5%)
基本误差:带定位器:小于全行程的±1%,不带定位器:小于全行程的±5%带

注:采用标准的V型聚四氟乙烯填料

可调范围:50:1(Cv≥0.25)或30:1(CV≤0.16)
Cv值和行程

额定Cv值
0.01
0.04
0.1
0.16
0.25
0.4
0.63
1.0
1.6
2.5
4.0
流量特性
金属阀座
等百分比(%)
-
-
-
-
线性(L)
额定行程(mm)
14.3
公称通径
20、25

注:符号○表示阀的规格范围
允许压差
A.气-关式阀 100KPa

执行机构
供气压力
弹簧范围
定位器
允许压差
额定Cv值
≤0.25
0.4
0.63
1.0
1.6
2.5
4.0
HA1D
1.4
0.2~1.0
有或无
40
31
31
16
16
10
10
56
1.6
0.2~1.0
40
40
40
40
40
40
40
100
100
100
84
84
52
52
4.0
0.8~2.4
-
-
-
40
40
40
40
100
100
100
100
HA2D
1.4
0.2~1.0
有或无
40
40
40
32.6
32.6
20
20
100
62
62
1.6
0.2~1.0
-
40
40
40
40
40
40
100
100
100
100
100
100


B.气-关式阀

执行机构
供气压力
弹簧范围
定位器
允许压差
额定Cv值
≤0.25
0.4
0.63
1.0
1.6
2.5
4.0
HA1R
1.4
0.2~1.0
有或无
40
31
31
16
16
10
10
56
2.8
0.8~2.4
40
40
40
40
40
40
40
100
100
100
100
100
72
72
HA2R
1.4
0.2~1.0
有或无
40
40
40
32.6
32.6
20
20
100
62
62
2.8
0.8~2.4
-
40
40
40
40
40
40
100
100
100
100
100
100

注:1、较大允许压差不准超过ANSI B16.34或JIS B2201标准规定的较大工作压力。
2、同一格内的上方数字表示阀常开允许压差,下方数字表示阀全关时的允许压差。
3、黑线框内数字表示阀配用标准规格执行机构。
A.气-关式阀 100KPa

执行机构
供气压力
弹簧范围
定位器
允许压差
额定Cv值
≤0.25
0.4
0.63
1.0
1.6
2.5
4.0
HA1D
1.4
0.2~1.0
有或无
40
31
31
16
16
10
10
56
1.6
0.2~1.0
40
40
40
40
40
40
40
100
100
100
84
84
52
52
4.0
0.8~2.4
-
-
-
40
40
40
40
100
100
100
100
HA2D
1.4
0.2~1.0
有或无
40
40
40
32.6
32.6
20
20
100
62
62
1.6
0.2~1.0
-
40
40
40
40
40
40
100
100
100
100
100
100


B.气-关式阀

执行机构
供气压力
弹簧范围
定位器
允许压差
额定Cv值
≤0.25
0.4
0.63
1.0
1.6
2.5
4.0
HA1R
1.4
0.2~1.0
有或无
40
31
31
16
16
10
10
56
2.8
0.8~2.4
40
40
40
40
40
40
40
100
100
100
100
100
72
72
HA2R
1.4
0.2~1.0
有或无
40
40
40
32.6
32.6
20
20
100
62
62
2.8
0.8~2.4
-
40
40
40
40
40
40
100
100
100
100
100
100

注:1、较大允许压差不准超过ANSI B16.34或JIS B2201标准规定的较大工作压力。
2、同一格内的上方数字表示阀常开允许压差,下方数字表示阀全关时的允许压差。
3、黑线框内数字表示阀配用标准规格执行机构。
法兰距mm

公称通径
A
ANSI 125FF ANSI 150RF JIS 10K Ff,RF PN1.6
JIS 16K RF
ANSI 300RF JIS 20K RF JIS 30K RF PN4.0
ANSI 600RF JIS 40K RF PN6.4
ANSI 150 RJ
ANSI 300 RJ
ANSI 600 RJ
JIS 20K 沟槽型嵌入型
JIS 30K沟槽型嵌入型
ANSI 300 LG
ANSI 600 SW、BW
20
184
190
194
206
-
206
206
198
208
203
206
25
184
193
197
210
197
210
210
198
212
206
210

注:法兰距符合IEC534-3标准。

外形尺寸 mm

执行机构
H
φB
C
E
常温型P
伸长Ⅰ型E1
伸长Ⅱ型E2I
伸长Ⅱ型E2W
LHA1D、R
375
525
685
900
218
230
40
LHA2D、R
450
600
760
975
267
281
40

注:表上H栏尺寸是调节阀不带手轮机构的数字,如果带手轮机构,要相应加上手轮机构的尺寸。
法兰连接

公称
通径
执行机构
ANSI 125、150 JIS 10K
ANSI 300、600 JIS 16、20、30、40K
常温型(P)
伸长Ⅰ型
(E1)
伸长Ⅱ型
(E2I)
伸长Ⅱ型(E2W)
常温型(P)
伸长Ⅰ型
(E1)
伸长Ⅱ型
(E2I)
伸长Ⅱ型
(E2W)
20、25
LHA1D、R
16
18
21
26
17
19
22
27
LHA2D、R
23
25
28
33
24
26
29
34

焊接连接

公称通径
执行机构
常温型(P)
伸长Ⅰ型(E1)
伸长Ⅱ型(E2I)
伸长Ⅱ型(E2W)
20、25(SW)
LHA1D、R
14
16
19
24
LHA2D、R
21
23
26
31
