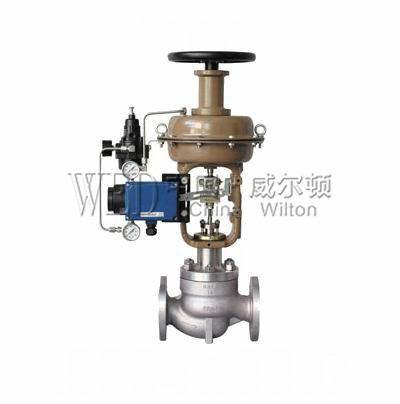

HTS气动单座调节阀

更新时间：2024-11-05 09:38:54
产品名称 HTS气动单座调节阀
规格型号 HTS
连接方式 法兰
结构形式 单座
驱动方式 气动
公称通径 DN20-DN200(可以根据您的要求定做)
公称压力 1.0MPa-6.4mpa(可以根据您的要求定做)
阀体材质 铸钢、碳钢、不锈钢、304、316
联系方式 021-51061185 18964118897 白经理
官网 http://www.0755fm.com
生产厂家 上海威尔顿阀门有限公司
HTS气动单座调节阀产品概述：
HTS单座调节阀阀芯采用上导向结构,阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广,流量特性精度高,符合IEC534-2标准。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92。
阀　体

型式：直通单座铸造球型阀
公称通径：20、25、40、50、65、80、100、150、200mm
公称压力：ANSI 125、150、300、600 JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
焊接连接：嵌接焊SW

材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、钛等
上阀盖：常温型（P）：-17～+230℃
伸长Ⅰ型（E1）：-45～-17℃ +230～+566℃
伸长Ⅱ型（E2I）：-100～-45℃
伸长Ⅱ型（E2W）：-196～-100℃

注:工作温度不准超过各种材料的允许范围。

压盖型式：螺栓压紧式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

阀内组件
阀芯型式：单座柱塞型阀芯
流量特性：金属阀座 等百分比特性（%）和线性特性（L），参考流量特性曲线图 Cv值从0.04～14的高精度流量特性符合IEC534-2标准
软阀座 等百分比特性（%）和线性特性（L），参考流量特性曲线图
注：关于聚四氟乙烯阀座的工作温度和压差，参考流量特性曲线图

材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

执行机构

型式：LHA多弹簧薄膜执行机构、LVA5单弹簧薄膜执行机构、LVA6单作用气缸动活塞执行机构、LVP双作用气缸活塞执行机构
膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围：20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）
供气压力：140～400kPa（LHA型）、140～280kPa（LVA5型）400～500kPa（LVA6型）、300～500kPa（LVP型）
气源接口：Rc1/4”
环境温度：-30～+70℃
阀作用型式：用正作用或反作用执行机构实现阀的气-关式或气-开式
附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等

性能

泄漏量：金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976IV级
　　　软阀座：小于阀额定容量的10-7, 符合ANSI B16.104-1976IV级
回差：带定位器：小于全行程的1%，
　　　不带定位器：小于全行程的3%（LHA1型小于全行程的5%）
基本误差：带定位器：小于全行程的±1%，
　　　不带定位器：小于全行程的±5%

注：采用标准的V型聚四氟乙烯填料

可调范围：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）

Cv值和行程

I.高容量阀芯

公称通径
40
50
65
80
100
150
200
阀座直径
40
50
65
80
100
150
200
额定Cv值
30
50
85
125
200
420
700
额定行程
25
38
50
75

II.高精度流量特性阀芯

公称通径
40
50
65
80
100
150
200
阀座直径
25
32
40
32
40
50
40
50
65
50
65
80
65
80
100
100
125
150
125
150
200
额定Cv值
10
17
24
17
24
44
24
44
68
44
68
99
68
99
175
175
275
360
275
360
640
额定行程
25
38
50
75

注：1、符号○表示阀的规格范围。
允许压差
柱塞阀芯、金属阀座（%CF、LCF）
A.阀配用LHA或LVA执行机构 100Kpa

执行机构
供气压力
弹簧范围
定位器
允许压差
阀座直径
25
32
40
50
65
80
100
125
150
200
LHA1D
1.4
0.2～1.0
有或无
3.3
2.0
1.4
0.8
-
-
-
-
-
-
1.6
0.2～1.0
有
16
9.9
7.1
4.1
-
-
-
-
-
-
4.0
0.8～2.4
有
40
29
21
12
-
-
-
-
-
-
48
LHA2D
1.4
0.2～1.0
有或无
6.3
3.8
2.7
1.6
1.0
0.7
0.5
-
-
-
1.6
0.2～1.0
有
31.6
19.3
13.7
7.8
5.1
3.5
2.0
-
-
-
4.0
0.8～2.4
有
40
40
40
21.7
14.9
10.5
5.9
-
-
-
94
57
41
LHA3D
1.4
0.2～1.0
有或无
11.2
6.8
4.8
2.8
1.7
1.2
0.7
0.4
0.3
-
1.6
0.2～1.0
有
40
34.2
24.2
14
8.8
6.2
3.5
2.2
1.4
-
56
4.0
0.8～2.4
有
40
40
40
40
26.5
18.7
10.5
6.7
4.1
-
100
100
72
42
LHA4D
1.4
0.2～1.0
有或无
-
-
8.3
4.8
3.0
2.2
1.2
0.7
0.5
0.3
1.6
0.2～1.0
有
-
-
40
24.2
15.2
10.7
6.1
3.9
2.4
1.5
4.0
0.8～2.4
有
-
-
40
40
40
32.2
18.2
11.6
7.1
4.5
100
72
45
LHA5D
1.4
0.2～1.0
有或无
-
-
-
-
4.2
2.9
1.6
1.1
0.6
0.4
1.6
0.2～1.0
有
20.8
14.7
8.3
5.3
3.2
2.1



执行机构
供气压力
弹簧范围
定位器
允许压差
阀座直径
25
32
40
50
65
80
100
125
150
200
LHA1R
1.4
0.2～1.0
有或无
3.3
2.0
1.4
0.8
-
-
-
-
-
-
2.8
0.8～2.4
有
22
13
9.9
5.7
-
-
-
-
-
-
LHA2R
1.4
0.2～1.0
有或无
6.3
3.8
2.7
1.6
1.0
0.7
0.5
-
-
-
2.8
0.8～2.4
有
40
27
14.1
11.1
6.9
4.9
2.8
-
-
-
44
LHA3R
1.4
0.2～1.0
有或无
11.2
6.8
4.8
2.8
1.7
1.2
0.7
0.4
0.3
-
2.8
0.8～2.4
有
40
40
34
19.6
12.3
8.7
4.9
3.1
1.9
-
78
47
LHA4R
1.4
0.2～1.0
有或无
-
-
-
-
4.2
2.9
1.6
1.1
0.6
0.4
2.8
0.8～2.4
有
-
-
-
-
29.2
20.6
11.6
7.4
4.5
2.9
LHA5R
1.4
0.2～1.0
有或无
-
-
-
-
4.2
2.9
1.6
1.1
0.6
0.4
2.8
0.8～2.4
有
-
-
-
-
29.2
20.6
11.6
7.4
4.5
2.9
LHA6R
4(1*)
1.9～3.5
有
-
-
-
-
40
40
24.2
-
-
-
61
43
5(2*)
1.9～4.0
有
-
-
-
-
-
-
24.2
15.5
9.5
-

注:1.较大允许压差不超过ANSI B16.34或JIS B2201标准规定的较大工作压力。
2.同一格内的上方数字表示阀常开允许压差,下方数字表示阀全关时的允许压差。
3.带有*的允许压差,阀控制液体时,允许压差只能为3MPa,超过3MPa时,请选用LHLC调节阀。
4.黑线框内数字表示阀配用标准规格执行机构。
B.阀配用LVP执行机构 100KPa

执行机构
供气压力
定位器
允许压差
阀座直径
65
80
100
125
150
200
LVP5
3
有
40
36.8
20.7
13.2
8
-
52
4
有
40
40
27.8
17.8
10.8
-
70
49
5
有
40
40
34.9
22.4
13.6
-
88
62
LVP6
3
有
40
40
36.9
23.6
14.4
9.2
93
65
4
有
40
40
40
31.8
19.3
12.4
100
88
49
5
有
40
40
40
40
24.3
15.6
100
100
62
LVP7
3
有
-
-
-
35.5
21.6
13.8
4
有
-
-
-
40
29
18.6
47
5
有
-
-
-
40
36.4
23.4
60

柱塞阀芯、软阀座（%TF、LTF、%T、LT）
A.阀配用LHA或LVA执行机构 100KPa
1.较大允许压差不准超过ANSI B16.34或JIS B2201标准规定的较大工作压力。
2.适用于65、80、100mm的阀，适用于150mm的阀。
3.黑线框内数字表示阀配用标准规格执行机构。

执行机构
供气压力
弹簧范围
定位器
允许压差
阀座直径
25
32
40
50
65
80
100
125
150
200
LHA1D
1.4
0.2～1.0
有或无
2.3
1.4
1.0
0.6
-
-
-
-
-
-
1.6
0.2～1.0
有
11
7.0
4.9
2.9
-
-
-
-
-
-
4.0
0.8～2.4
有
30
20
14
8.6
-
-
-
-
-
-
LHA2D
1.4
0.2～1.0
有或无
4.4
2.7
1.9
1.1
0.7
0.5
0.3
-
-
-
1.6
0.2～1.0
有
22
13.5
9.6
5.5
3.6
2.5
1.4
-
-
-
4.0
0.8～2.4
有
30
30
28
15
10.4
7.4
4.1
-
-
-
LHA3D
1.4
0.2～1.0
有或无
7.8
4.8
3.4
2.0
1.2
0.8
0.5
0.3
0.2
-
1.6
0.2～1.0
有
30
24
17
9.8
6.2
4.3
2.5
1.5
0.9
-
4.0
0.8～2.4
有
30
30
30
28
18
13
7.4
4.7
2.9
-
LHA4D
1.4
0.2～1.0
有或无
-
-
5.8
3.4
2.1
1.5
0.8
0.5
0.3
0.2
1.6
0.2～1.0
有
-
-
28
17
10.6
7.5
4.3
2.7
1.7
1.0
4.0
0.8～2.4
有
-
-
30
30
30
22
12.7
8.1
5.0
3.1
LHA5D
1.4
0.2～1.0
有或无
-
-
-
-
2.9
2.0
1.1
0.8
0.4
0.3
1.6
0.2～1.0
有
-
-
-
-
14.6
10.3
5.8
3.7
2.2
1.5

注:1.如果执行机构带有辅助气源,应选二者中较小一个供气压力作为计算允许压差的基础。

执行机构
供气压力
弹簧范围
定位器
允许压差
阀座直径
25
32
40
50
65
80
100
125
150
200
LHA1R
1.4
0.2～1.0
有或无
2.3
1.4
1.0
0.6
-
-
-
-
-
-
2.8
0.8～2.4
有
16
9.7
6.9
4.0
-
-
-
-
-
-
LHA2R
1.4
0.2～1.0
有或无
4.4
2.7
1.9
1.1
0.7
0.5
0.3
-
-
-
2.8
0.8～2.4
有
30
19
9.9
7.8
4.8
3.4
2.0
-
-
-
LHA3R
1.4
0.2～1.0
有或无
7.8
4.8
3.4
2.0
1.2
0.8
0.5
0.3
0.2
-
2.8
0.8～2.4
有
30
30
23.8
13.7
8.6
6.1
3.4
2.1
1.3
-
LHA4R
1.4
0.2～1.0
有或无
-
-
5.8
3.4
2.1
1.5
0.8
0.5
0.3
0.2
2.8
0.8～2.4
有
-
-
30
22
14.9
10.5
5.9
3.7
2.3
1.4
LVA5R
1.4
0.2～1.0
有或无
-
-
-
-
2.9
2.0
1.1
0.8
0.4
0.3
2.8
0.8～2.4
有
-
-
-
-
20.4
14.4
8.1
5.1
3.1
2.0
LVA6R
4(1*)
1.9～3.5
有
-
-
-
-
30
30
16.9
-
-
-
5(2*)
1.9～4.0
有
-
-
-
-
-
-
16.9
10.8
6.7
-


执行机构
供气压力
定位器
允许压差
阀座直径
65
80
100
125
150
200
LVP5
3
有
30
25.8
14.5
9.2
5.6
-
4
