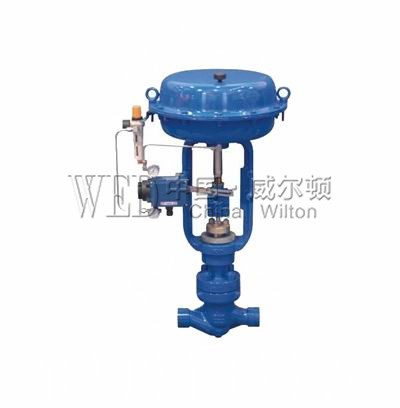

HPS气动高压单座调节阀

更新时间：2024-11-05 09:38:51

产品名称	HPS气动高压单座调节阀
规格型号	HPS
连接方式	法兰
结构形式	单座
驱动方式	气动
公称通径	DN25-80(可以根据您的要求定做)
公称压力	1.0MPa-6.4(可以根据您的要求定做)
阀体材质	铸铁、铸钢、碳钢、不锈钢、304、316
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

HPS气动高压单座调节阀产品概述：
HPS高压单座调节阀是一种上导向结构的调节阀，阀结构紧凑，压降损失小，流量大，可调范围广。阀芯导向部分的导向面积大，抗振性好。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92。

阀　体
型式：单座铸造球型阀
公称通径：25、40、50、80mm
公称压力：ANSI 900、1500、2500 JIS 63K
连接型式：法兰连接：RF、RJ
法兰标准：JIS B2201-1984、ANSI B16.5-1981等
焊接连接：嵌接焊SW（25～80mm）对接焊BW(80mm)
材料：碳钢（ZG230-450）、CrMo钢、不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）等
上阀盖：常温型（P）：-5～+230℃
伸长Ⅰ型（E1）： +230～+566℃
注:工作温度不准超过各种材料的允许范围。
压盖型式：螺栓压紧式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件
阀芯型式：单座柱塞型阀芯
流量：特性：等百分比特性（%）和线性特性（L），参考图1
材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金等

执行机构

型式： LHA多弹簧薄膜执行机构、LVA5单弹簧薄膜执行机构、LVA6单作用气缸活塞执行机构、LVP双作用气缸活塞执行机构
膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围： 20～100、40～200、80～240kPa（LHA、 LVA5型），190～250、190～300、190～350kPa（LVA6型）
供气压力： 260～400kPa（LHA型），260～280kPa（LVA5型），280～400kPa（LVA6型），300～500kPa（LVP型）
气源接口 Rc1/4”
环境温度： -30～+70℃
阀作用型式：用正作用或反作用执行机构实现阀的气-关式或气-开式
附件定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等

性能

泄漏量：金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104IV级
回差：带定位器：小于全行程的1%，
基本误差：带定位器：小于全行程的±1%，

（注：采用标准的V型聚四氟乙烯填料）

可调范围： 50：1

Cv值和行程

公称通径			25									40			50			80
阀座直径												25	32	40	32	40	50	50	65	80
额定Cv值	等百分比（%）线性（L）	JIS63K ANSI 900 ANSI 1500	0.25	0.4	0.63	1.0	1.6	2.5	4.0	6.3	12	12	17	25	17	25	47	47	75	110
		ANSI 2500										-	12	17	12	17	31	31	47	75
额定行程（mm）			14.3			25												38

允许压差
A.气?关式 100KPa

公称压力	执行机构	供气压力	弹簧范围	允许压差
				阀座通径或CV值
				Cv≤4.0					Cv≤4.0
ANSI 900 ANSI 1500 JIS 63K	LHA3D	2.8	0.4～2.0	163	ANSI 900 ANSI 1500 JIS 63K	LHA3D	2.8	0.4～2.0	163	ANSI 900 ANSI 1500 JIS 63K	LHA3D
		2.8	0.4～2.0	152					152
		3.0	0.4～2.0	207			3.0	0.4～2.0	207
		3.0	0.4～2.0	196					196
		3.5	0.4～2.0	264			3.5	0.4～2.0	264
		3.5	0.4～2.0	264					264
		4.0	0.4～2.0	-			4.0	0.4～2.0	-
		4.0	0.4～2.0	-		260	128	85	48
	LHA4D	2.8	0.4～2.0	-		LHA4D	2.8	0.4～2.0	-		LHA4D
		2.8	0.4～2.0	-		173	84	55	30
		3.0	0.4～2.0	-			3.0	0.4～2.0	-
		3.0	0.4～2.0	-		221	109	71	40
		3.5	0.4～2.0	-			3.5	0.4～2.0	-
		3.5	0.4～2.0	-		264	170	113	65
		4.0	0.4～2.0	-			4.0	0.4～2.0	-
		4.0	0.4～2.0	-			232	155	90
	LVA5D	2.6	0.2～1.0	-		LVA5D	2.6	0.2～1.0	-		LVA5D
		2.6	0.2～1.0	-		LVA5D	255	171	100
		2.8	0.2～1.0	-			2.8	0.2～1.0	-
		2.8	0.2～1.0	-			264	194	114

B、气?开式阀 100KPa

公称压力	执行机构	供气压力	弹簧范围	允许压差
				阀座通径或CV值
				Cv≤4.0	Cv=6.3	Cv=12	32	40	50	65	80
ANSI 900 ANSI 1500	LHA3R	2.6～4.0(4*)	0.8～2.4	163	161	102	50	32	18	10	7
				152	149	92	42	27	14	7	4
	LHA4R	2.6～4.0(4*)	0.8～2.4	187	185	183	91	61	35	21	14
				180	177	173	84	55	30	17	11
	LVA5R	2.6～4.0(4*)	0.8～2.4	-	-	-	127	85	50	30	21
							120	79	45	26	18
	LVA6R	3.0(1*)	1.9～2.5	264	264	264	258	174	102	62	44
		3.5(2*)	1.9～3.0
		4.0(3*)	1.9～3.5	264	264	264	251	168	98	59	41
ANSI 2500	LHA3R	2.6～4.0(4*)	0.8～2.4	163	161	102	102	50	25	18	10
				152	149	92	92	42	20	14	7
	LHA4R	2.6～4.0(4*)	0.8～2.4	187	185	183	183	91	48	35	21
				180	177	173	173	84	43	30	17
	LVA5R	2.6～4.0(4*)	0.8～2.4	-	-	-	-	127	68	50	30
								120	62	45	26
	LVA6R	3.0(1*)	1.9～2.5	329	328	327	327	258	138	102	62
		3.5(2*)	1.9～3.0
		4.0(3*)	1.9～3.5	325	323	320	320	251	133	78	59

注:1、黑线框内数字表示调节阀配用标准规格执行机构。
2、较大允许压差不准超过ANSI B16.34标准规定的较大值。
3、进口压力P1不准超过阀关闭时的较大允许压差。
4、较大允许压差随阀泄漏量不同而变化，用一格内上方数字表示阀泄漏量≤0.01%，下方数字表示阀泄漏量≤0.001%
5、1、仅适用于公称通径DN=25，Cv=0.25～0.63的阀。
　 2、仅适用于公称通径DN=25，Cv=1.0～12的阀和公称通径DN=40～50的阀。
　 3、仅适用于公称通径DN=80的阀。
　 4、规定的供气压力。
阀配用LVP执行机构 100KPa

公称压力	执行机构	供气压力	允许压差
			阀座通径或CV值
			Cv≤4.0	Cv=6.3	Cv=12	32	40	50	65	80
ANSI 900 ANSI 1500	LVP5	3	188	187	186	184	142	83	50	36
			185	184	182	177	136	79	47	33
		4	251	251	250	247	191	113	69	49
			248	247	245	241	185	108	65	46
		5	264	264	264	264	240	142	87	62
			264	264	264	264	234	138	83	59
	LVP6	3	-	-	-	-	179	146	89	64
							175	142	86	61
		4	-	-	-	-	240	197	121	86
							236	192	117	86
		5	-	-	-	-	264	248	152	109
							264	243	148	106
	LVP7	3	-	-	-	-	-	175	138	99
								141	135	96
		4	-	-	-	-	-	234	186	133
								231	182	130
		5	-	-	-	-	-	264	233	167
								264	229	164
ANSI 2500	LVP5	3	188	187	186	186	184	113	83	50
			185	184	182	182	177	107	79	47
		4	251	251	250	250	247	152	113	69
			248	247	245	245	241	147	108	65
		5	315	314	313	313	310	192	142	87
			312	311	309	309	304	186	138	83
	LVP6	3	-	-	-	-	-	178	146	89
								173	142	86
		4	-	-	-	-	-	239	197	121
								235	192	117
		5	-	-	-	-	-	300	248	152
								296	243	148
	LVP7	3	-	-	-	-	-	-	175	138
									171	135
		4	-	-	-	-	-	-	234	186
									231	182
		5	-	-	-	-	-	-	294	233
									290	229

注:1、如果执行机构带有辅助气源，应选用二者中较小一个供气压力作为计算允许压差的。
　 2、较大允许压差不准超过ANSI B16.34标准规定的较大值。
　 3、进口压力P1不准超过阀关闭时的较大允许压差。
　 4、较大允许压差随阀泄漏不同而变化，用一格内上方数字表示阀泄漏量≤0.01%，下方数字表示阀泄漏量≤0.001%
法兰距 mm

公称通径	A
	JIS63K	ANSI 900		ANSI 1500		ANSI 2500
	RF	RF（SW，BW）	RJ	RF（SW，BW）	RJ	RF（SW，BW）	RJ
25	276	292	292	292	292	318	318
40	323	333	333	333	333	358	361
50	354	375	378	375	378	400	403
80	431	440	443	460	463	498	504

外形尺寸 mm

公称通径	执行机构	H						E			C	φB
		ANSI900 JIS 63K		ANSI 1500		ANSI 2500		ANSI 900	ANSI 1500	ANSI 2500
		常温型(P)	伸长型(E1)	常温型(P)	伸长型(E1)	常温型(P)	伸长型(E1)	ANSI 900	ANSI 1500	ANSI 2500
25	LHA3D、R	710	840	710	840	740	860	90	90	95	363	350
	LHA4D、R	870	1000	870	1000	900	1020				520	470
	LVA6R	1115	1245	1115	1245	1145	1265				-	445
	LVP5	895	1025	895	1025	925	1045				-	345
40	LHA3D、R	735	875	735	875	780	925	100	105	120	363	350
	LHA4D、R	890	1030	890	1030	935	1080				520	470
	LVA5D	1280	1420	1280	1420	1325	1470				-	620
	LVA5R	1390	1530	1390	1530	1435	1580				-	620
	LVA6R	1140	1280	1140	1280	1185	1350				-	445
	LVP5	920	1060	920	1060	965	1110				-	345
	LVP6	1140	1280	1140	1280	1185	1380				-	445
50	LHA3D、R	765	925	765	925	800	960	110	120	130	363	350
	LHA4D、R	925	1085	925	1085	960	1120				520	470
	LVA5D	1315	1475	1315	1475	1350	1510				-	620
	LVA5R	1425	1585	1425	1585	1460	1620				-	620
	LVA6R	1175	1335	1175	1335	1210	1370				-	445
	LVP5	955	1115	955	1115	990	1150				-	345
	LVP6	1175	1335	1175	1335	1210	1370				-	445
	LVP7	1270	1420	1270	1420	1305	1465				-	545
80	LHA3D、R	80	980	800	980	835	1005	140	150	165	363	350
	LHA4D、R	960	1140	960	1140	995	1165				520	470
	LVA5D	1345	1525	1345	1525	1380	1550				-	620
	LVA5R	1455	1635	1455	1635	1490	1660				-	620
	LVA6R	1205	1385	1205	1385	1240	1410				-	445
	LVP5	985	1165	985	1165	1020	1190
