HCN低噪音笼式调节阀

更新时间:2024-11-05 09:38:44

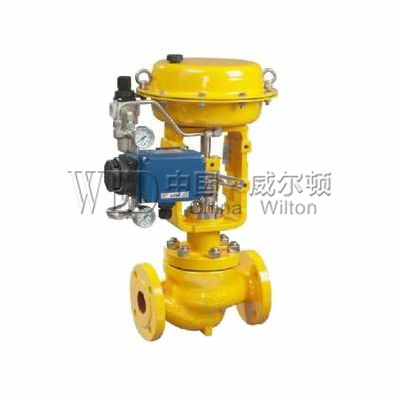

产品名称 HCN低噪音笼式调节阀
规格型号 HCN
连接方式 法兰
结构形式 笼式
驱动方式 气动,电动
公称通径 DN25-200(可以根据您的要求定做)
公称压力 1.0MPa-6.4(可以根据您的要求定做)
阀体材质 铸铁、铸钢、碳钢、不锈钢、304、316
联系方式 021-51061185 18964118897 白经理
官网 http://www.0755fm.com
生产厂家 上海威尔顿阀门有限公司
HCN低噪音笼式调节阀
HCN低噪音笼式调节阀可以降低可压缩流体的噪音,为适应气体节流扩散与膨胀,套筒上设有许多对称小孔来降低压力降。阀芯采用压力平衡式结构。流体通道呈S流线型,还设有一个改善套筒周围流体平衡流动的导流翼,使其压降损失小,流量大,噪音低。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大产品符合GB/T4213-92。

阀 体
型式:直通铸造球型阀
公称通径:40、50、65、80、100、150、200mm
公称压力:ANSI 125、150、300、600 JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
连接型式:法兰连接:FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准:JIS B2201-1984、ANSI B16.5-1981、GB/T9112~9124-2000等
焊接连接:嵌接焊SW(40~50mm)对接焊BW(65~200mm)
材料:铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、钛等
上阀盖:常温型(P):-17~+230℃
伸长Ⅰ型(E1):-45~-17℃ +230~+566℃
伸长Ⅱ型(E2I):-100~-45℃
伸长Ⅱ型(E2W):-196~-100℃

注:工作温度不准超过各种材料的允许范围。

压盖型式:螺栓压紧式
填料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件
阀芯型式:金属阀座的压力平衡式阀芯
流量特性:线性(L),参考下图

注:整体式和分离式套筒应根据公称通径、材料和工作温度而定。
材料:不锈钢(Cr18Ni9Ti、1Cr18Ni2Mo2Ti、17-4PH、9Cr18、316L)不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
执行机构
型式:LHA多弹簧薄膜执行机构、LVA5单弹簧薄膜执行机构、LVA6单作用气缸动活塞执行机构、LVP双作用气缸活塞执行机构
膜片材料:乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围:20~100、80~240kPa(LHA,LVA5型),190~350、190~400kPa(LVA6型)
供气压力:140~400kPa(LHA型)、140~280kPa(LVA5型)
400~500kPa(LVA6型)、300~500kPa(LVP型)
气源接口:Rc1/4”
环境温度:-30~+70℃
阀作:用型式 用正作用或反作用执行机构实现阀的气-关式或气-开式
附件:定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等

性能
泄漏量:金属阀座:小于阀额定容量的0.01%,符合ANSI B16.104-1976IV级
回差:带定位器:小于全行程的1%,
   不带定位器:小于全行程的3%(LHA1型小于全行程的5%)
基本误差:带定位器:小于全行程的±1%,
   不带定位器:小于全行程的±5%
注:采用标准的V型聚四氟乙烯填料

可调范围:50:1(0.25≤Cv≤14)或30:1(CV≤0.16)

Cv值和行程
公称通径
40
50
65
80
100
150
200
阀座直径
25
32
40
32
40
50
40
50
65
50
65
80
65
80
100
100
125
150
125
150
200
额定Cv值
11
17
24
17
24
44
24
44
68
44
68
99
68
99
175
175
275
360
275
360
640
额定行程
25
38
50
75
允许压差
A.气?关式阀 100KPa
执行机构
供气压力
弹簧范围
定位器
允许压差
公称通径
40
50
65
80
100
150
200
LHA2D
1.4
0.2~1.0
有或无
19
15
13
11
8
-
-
1.6
0.2~1.0
40
40
40
40
40
-
-
100
74
54
53
40
-
-
4.0
0.8~2.4
40
40
40
40
40
-
-
400
100
100
100
100
-
-
LHA3D
1.4
0.2~1.0
有或无
34
26
23
19
14
10
-
1.6
0.2~1.0
40
40
40
40
40
40
-
100
100
100
94
71
51
-
4.0
0.8~2.4
40
40
40
40
40
40
-
100
100
100
100
100
100
-
LHA4D
1.4
0.2~1.0
有或无
-
-
39
32
25
17
14
1.6
0.2~1.0
-
-
40
40
40
40
40
-
-
100
100
100
87
70
4.0
0.8~2.4
-
-
40
40
40
40
40
-
-
100
100
100
100
100
B.气?开式阀 100KPa
执行机构
供气压力
弹簧范围
定位器
允许压差
公称通径
40
50
65
80
100
150
200
LHA2R
1.4
0.2~1.0
有或无
19
15
13
11
8
-
-
2.8
0.8~2.4
40
40
40
40
40
-
-
100
100
89
74
57
-
-
LHA3R
1.4
0.2~1.0
有或无
34
26
23
19
14
10
-
2.8
0.8~2.4
40
40
40
40
40
40
-
100
100
100
100
100
71
-
LHA4R
1.4
0.2~1.0
有或无
-
-
39
32
25
17
14
2.8
0.8~2.4
-
-
40
40
40
40
40
-
-
100
100
100
100
99
LVA5R
1.4
0.2~1.0
有或无
-
-
-
-
34
24
19
1.4
0.4~1.0
有或无
-
-
-
-
40
40
40
-
-
-
-
100
72
58
2.8
0.8~2.4
-
-
-
-
40
40
40
-
-
-
-
100
100
100
LVA6R
4
1.9~3.5
-
-
-
-
40
40
-
-
-
-
-
100
100
-
注:1.较大允许压差不超过ANSI B16.34或JIS B2201标准规定的较大工作压力。
2.同一格内的上方数字表示阀常开允许压差,下方数字表示阀全关时的允许压差。
3.黑线框内数字表示阀配用标准规格执行机构。
法兰距 mm
公称通径
A
ANSI 125 FF
ANSI 150 RF
JIS 10K FF RF
PN1.6
JIS 16K RF
ANSI 300 RF
JIS 20K RF
JIS 30K RF
PN4.0
ANSI 600RF
JIS 40K RF
PN6.4
JIS 16K
沟槽型
嵌入型
JIS 20
沟槽型
嵌入型
JIS 30K
沟槽型
嵌入型
JIS 40K
沟槽型
嵌入型
40
222
231
235
251
235
236
248
251
50
254
263
267
286
265
267
276
286
65
276
288
292
311
290
292
303
311
80
298
313
317
337
310
317
326
337
100
352
364
368
394
360
368
379
394
150
451
465
473
508
475
473
486
508
200
543
560
568
610
570
568
580
610

公称通径
A
ANSI 150
RJ
ANSI 300
RJ
ANSI 600
RJ
ANSI 300
LG
ANSI 600 LG
ANSI 150
SW、BW
ANSI 150、600
SW、BW
40
235
248
251
244
248
251
251
50
267
283
289
276
283
286
286
65
289
308
314
302
308
311
311
80
311
333
340
327
333
337
337
100
365
384
397
378
391
394
394
150
464
489
511
483
505
473
508
200
556
584
613
578
606
568
610
注:法兰距符合IEC534-3标准。

外形尺寸 mm
公称通径
执行机构
H
C
φB
E
常温型(P)
伸长Ⅰ型(E1)
伸长Ⅱ型(E2I)
伸长Ⅱ型(E2W)
40
LHA1D、R
425
590
705
945
230
218
70
LHA2D、R
500
665
780
1020
281
267
LHA3D、R
590
760
875
1140
363
350
50
LHA1D、R
425
595
710
950
230
218
80
LHA2D、R
500
670
785
1025
281
267
LHA3D、R
595
765
875
1140
363
350
65
LHA2D、R
575
745/755
880
1130
281
267
88
LHA3D、R
630
800/810
930
1180
363
350
LHA4D、R
865
1035/1045
1165
1495
520
470
80
LHA2D、R
580
755/765
900
1135
281
267
98
LHA3D、R
635
810/820
955
1190
363
350
LHA4D、R
870
1045/1055
1190
1505
520
470
100
LHA2D、R
610
810/870
915
1150
281
267
113
LHA3D、R
660
860/870
1020
1205
363
350
LHA4D、R
890
1100/1110
1255
1520
520
470
LVA5R
1420
1635
1820
2050
-
620
LVA6R
1160
1375
1560
1790
-
445
150
LHA3D、R
785
1020/1045
1250
1385
363
350
170
LHA4D、R
955
1190/1215
1425
1570
520
470
LVA5R
1480
1740
1980
2110
-
620
LVA6R
1220
1480
1720
1850
-
445
200
LHA4D、R
1090
1350
1580
1710
520
470
220
LVA5R
1585
1850
2145
2275
-
620
注:1、表上H栏尺寸是调节阀不带手轮机构的数字,如果带手轮机构,要相应加上手轮机构的尺寸。
2、伸长型H栏尺寸,左边数字为JIS 10K和ANSI 125、150的阀,右边数字为JIS 16K和ANSI 300以上的阀。

重量 kg
公称通径
执行机构
法兰连接
焊接连接
ANSI 150
JIS 10K
ANSI 30
JIS 16、20、30K
ANSI 600
JIS 40K
ANSI 150、300、600
JIS 10、16、20、30K
普通型
(P)
伸长Ⅰ型
(E1)
普通型
(P)
伸长Ⅰ型
(E1)
普通型
(P)
伸长Ⅰ型
(E1)
普通型
(P)
伸长Ⅰ型
(E1)
40
LHA2D、R
31
34
36
39
44
47
36
39
LHA3D、R
43
46
48
51
56
59
48
51
50
LHA2D、R
37
40
42
45
47
50
42
45
LHA3D、R
49
52
54
57
59
62
54
57
65
LHA2D、R
43
47
48
52
65
69
48
52
LHA3D、R
55
59
60
64
77
81
60
64
LHA4D、R
86
90
91
95
108
112
91
95
80
LHA2D、R
53
59
63
69
85
91
63
69
LHA3D、R
65
71
75
81
97
103
75
81
LHA4D、R
96
102
106
112
128
134
106
112
100
LHA2D、R
63
73
78
88
113
123
75
85
LHA3D、R
75
85
90
100
125
135
87
97
LHA4D、R
106
116
121
131
156
166
118
128
LVA5R
233
234
248
258
283
293
245
255
LVA6R
248
258
263
273
298
308
260
270
150
LHA3D、R
157
172
187
202
237
252
177
192
LHA4D、R
188
203
218
233
268
283
208
233
LHA5D、R
315
330
345
360
395
410
335
350
LVA6R
330
345
360
375
410
425
350
365
200
LHA4D、R
268
1288
318
338
438
458
308
328
LVA5R
395
415
445
465
565
585
435
455
