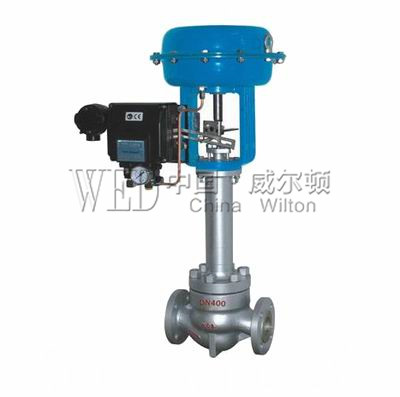

| 产品名称 | HTSW波纹管密封单座调节阀 |
| 规格型号 | HTSW |
| 连接方式 | 法兰 |
| 结构形式 | 单座 |
| 驱动方式 | 法兰 |
| 公称通径 | DN40-200(可以根据您的要求定做) |
| 公称压力 | 1.0MPa-6.4(可以根据您的要求定做) |
| 阀体材质 | 铸钢、碳钢、不锈钢、304、316 |
| 联系方式 | 021-51061185 18964118897 白经理 |
| 官网 | http://www.0755fm.com |
| 生产厂家 | 上海威尔顿阀门有限公司 |
阀 体
型式:直通单座铸造球型阀
公称通径:40、50、65、80、100、150、200mm
公称压力:ANSI 125、150、300、600 JIS 10、20、30、40K PN1.6、4.0、6.4MPa
使用压力:1MPa,2MPa,3.5MPa
连接型式:法兰连接:FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准:JIS B2201、ANSI B16.5、GB/T9112~9124-2000等
焊接连接:嵌接焊SW(40~50mm) 对接焊BW(65~200mm)
材料:铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、钛等
上阀盖:-45~-17℃、-17~+230℃、+230℃~+350℃
注:工作温度不准超过各种材料的允许范围
压盖型式:螺栓压紧式
填料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件
阀芯型式:单座柱塞型阀芯
流量特性:高容量流量特性
金属阀座:等百分比特性(%)和线性特性(L)
软阀座:等百分比特性(%)和线性特性(L)
材料:不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐蚀合金等
波纹管材料 1Cr18Ni9 00Cr17Ni14Mo2
执行机构
型式: LHA多弹簧薄膜执行机构、LVA5单弹簧薄膜执行机构、LVA6单作用气缸活塞执行机构
膜片材料:乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围:20~100、80~240KPa(LHA、LVA5型),190~350、190~400KPa(LVA6型)
供气压力:140~400kPa(LHA型)、140~280kPa(LVA5型)、400~500kPa(LVA6型)
气源接口:Rc1/4”
环境温度:-30~+70℃
阀作:用型式 用正作用或反作用执行机构实现阀的气-关式或气-开式
附件:定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等。
性能
泄漏量:金属阀座:小于阀额定容量的0.01%,符合ANSI B16.104-1976IV级
软阀座:小于阀额定容量的10-7, 符合ANSI B16.104-1976IV级
回差:带定位器:小于全行程的1%,
不带定位器:小于全行程的3%(LHA1型小于全行程的5%)
基本误差:带定位器:小于全行程的±1%,
不带定位器:小于全行程的±5%
注:采用标准的V型聚四氟乙烯填料
可调范围: 50:1(0.25≤Cv≤14)或30:1(CV≤0.16)
Cv值和行程
I.高容量阀芯
| 公称通径 | 40 | 50 | 65 | 80 | 100 | 150 | 200 |
| 阀座直径 | 40 | 50 | 65 | 80 | 100 | 150 | 200 |
| 额定Cv值 | 30 | 50 | 85 | 125 | 200 | 420 | 700 |
| 额定行程 | 25 | 38 | 50 | 75 | |||
II.高精度流量特性阀芯
| 公称通径 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||||||||||||||
| 阀座直径 | 25 | 32 | 40 | 32 | 40 | 50 | 40 | 50 | 65 | 50 | 65 | 80 | 65 | 80 | 100 | 100 | 125 | 150 | 125 | 150 | 200 |
| 额定Cv值 | 10 | 17 | 24 | 17 | 24 | 44 | 24 | 44 | 68 | 44 | 68 | 99 | 68 | 99 | 175 | 175 | 275 | 360 | 275 | 360 | 640 |
| 额定行程 | 25 | 38 | 50 | 75 | |||||||||||||||||
允许压差
金属阀座
A.阀配用LHA或LVA执行机构 100KPa
| 执行机构 | 供气压力 | 弹簧范围 | 定位器 | 允许压差 | |||||||||
| 阀座直径 | |||||||||||||
| 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
| LHA2D | 1.4 | 0.2~1.0 | 有或无 | 3.1 | 1.9 | 1.4 | 0.8 | 0.5 | 0.35 | 0.25 | - | - | - |
| 1.6 | 0.2~1.0 | 有 | 16 | 9.5 | 6.5 | 3.9 | 2.5 | 1.7 | 1.0 | - | - | - | |
| 4.0 | 0.8~2.4 | 有 | 20 | 20 | 20 | 11 | 7.5 | 5.5 | 3.0 | - | - | - | |
| 47 | 29 | 20 | |||||||||||
| LHA3D | 1.4 | 0.2~1.0 | 有或无 | 5.6 | 3.4 | 2.4 | 1.4 | 0.8 | 0.6 | 0.35 | 0.2 | 0.15 | - |
| 1.6 | 0.2~1.0 | 有 | 20 | 17.1 | 12.1 | 7 | 4.4 | 3.1 | 1.75 | 1.1 | 0.7 | - | |
| 28 | |||||||||||||
| 4.0 | 0.8~2.4 | 有 | 20 | 20 | 20 | 20 | 13.2 | 9.8 | 5.2 | 3.3 | 2.05 | - | |
| 50 | 50 | 36 | 21 | ||||||||||
| LHA4D | 1.4 | 0.2~1.0 | 有或无 | - | - | 4.1 | 2.4 | 1.5 | 1.1 | 0.6 | 0.35 | 0.25 | 0.15 |
| 1.6 | 0.2~1.0 | 有 | - | - | 20 | 12 | 7.5 | 5.3 | 3.0 | 2.0 | 0.2 | 0.75 | |
| 4.0 | 0.8~2.4 | 有 | - | - | 20 | 20 | 20 | 16.1 | 9.1 | 5.8 | 3.5 | 2.25 | |
| 50 | 36 | 22.5 | |||||||||||
| LVA5D | 1.4 | 0.2~1.0 | 有或无 | - | - | - | - | 2.1 | 1.5 | 0.8 | 0.55 | 0.3 | 0.2 |
| 1.6 | 0.2~1.0 | 有 | 10.4 | 7.3 | 4.1 | 2.6 | 1.6 | 1.05 | |||||
| 执行机构 | 供气压力 | 弹簧范围 | 定位器 | 允许压差 | |||||||||
| 阀座直径 | |||||||||||||
| 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
| LHA2R | 1.4 | 0.2~1.0 | 有或无 | 3.1 | 1.9 | 1.3 | 0.8 | 0.5 | 0.35 | 0.25 | - | - | - |
| 2.8 | 0.8~2.4 | 有 | 20 | 13.5 | 7.0 | 5.5 | 3.5 | 2.4 | 1.4 | - | - | - | |
| 22 | |||||||||||||
| LHA3R | 1.4 | 0.2~1.0 | 有或无 | 5.6 | 3.4 | 2.4 | 1.4 | 0.8 | 0.6 | 0.35 | 0.2 | 0.15 | - |
| 2.8 | 0.8~2.4 | 有 | 20 | 20 | 17 | 9.8 | 6.1 | 4.4 | 2.4 | 1.5 | 0.95 | - | |
| 39 | 23.5 | ||||||||||||
| LHA4R | 1.4 | 0.2~1.0 | 有或无 | - | - | 4.2 | 2.4 | 1.5 | 1.1 | 0.6 | 0.35 | 0.25 | 0.15 |
| 2.8 | 0.8~2.4 | 有 | - | - | 20 | 16.5 | 10.7 | 7.5 | 4.2 | 2.7 | 1.6 | 1.1 | |
| 29 | |||||||||||||
| LVA5R | 1.4 | 0.2~1.0 | 有或无 | - | - | - | - | 2.1 | 1.5 | 0.85 | 0.55 | 0.3 | 0.2 |
| 2.8 | 0.8~2.4 | 有 | - | - | - | - | 14.6 | 10.3 | 5.8 | 3.7 | 2.3 | 1.5 | |
| LVA6R | 4(1*) | 1.9~3.5 | 有 | - | - | - | - | 20 | 20 | 12.1 | - | - | - |
| 30 | 21.5 | ||||||||||||
| 1.6 | 0.2~1.0 | 有 | - | - | - | - | - | - | 12.1 | 7.5 | 4.7 | - | |
注:1、较大允许压差不准超过ANSI B16.34或JIS B2201标准规定的较大工作压力。
2、同一格内的上方数字表示阀常开允许压差,下方数字表示阀全关时的允许压差。
3、1*适用于65、80、100mm的阀。
4、黑线框内数字表示阀配用标准规格执行机构。
软阀座
A.阀配用LHA或LVA执行机构 100KPa
| 执行机构 | 供气压力 | 弹簧范围 | 定位器 | 允许压差 | |||||||||
| 阀座直径 | |||||||||||||
| 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
| LHA2D | 1.4 | 0.2~1.0 | 有或无 | 2.2 | 1.35 | 0.95 | 0.55 | 0.35 | 0.25 | 0.15 | - | - | - |
| 1.6 | 0.2~1.0 | 有 | 11 | 6.75 | 4.8 | 2.75 | 1.8 | 1.25 | 0.7 | - | - | - | |
| 4.0 | 0.8~2.4 | 有 | 15 | 15 | 14 | 7.5 | 5.2 | 3.7 | 2.05 | - | - | - | |
| LHA3D | 1.4 | 0.2~1.0 | 有或无 | 3.9 | 2.4 | 1.7 | 1.0 | 0.6 | 0.4 | 0.25 | 0.15 | 0.1 | - |
| 1.6 | 0.2~1.0 | 有 | 15 | 12 | 8.5 | 4.9 | 3.1 | 2.15 | 1.25 | 0.75 | 0.45 | - | |
| 4.0 | 0.8~2.4 | 有 | 15 | 15 | 15 | 14 | 9 | 6.5 | 3.7 | 2.35 | 1.45 | - | |
| LHA4D | 1.4 | 0.2~1.0 | 有或无 | - | - | 2.9 | 1.7 | 1.05 | 0.75 | 0.4 | 0.25 | 0.15 | 0.1 |
| 1.6 | 0.2~1.0 | 有 | - | - | 14 | 8.5 | 5.3 | 3.75 | 2.15 | 1.35 | 0.85 | 0.5 | |
| 4.0 | 0.8~2.4 | 有 | - | - | 15 | 15 | 15 | 11 | 6.35 | 4.05 | 2.5 | 1.55 | |
| LVA5D | 1.4 | 0.2~1.0 | 有或无 | - | - | - | - | 1.45 | 1.0 | 0.55 | 0.4 | 0.2 | 0.15 |
| 1.6 | 0.2~1.0 | 有 | - | - | - | - | 7.3 | 5.15 | 2.9 | 1.85 | 1.1 | 0.75 | |
| 执行机构 | 供气压力 | 弹簧范围 | 定位器 | 允许压差 | |||||||||
| 阀座直径 | |||||||||||||
| 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
| LHA2R | 1.4 | 0.2~1.0 | 有或无 | 2.2 | 1.35 | 0.95 | 0.55 | 0.35 | 0.25 | 0.15 | - | - | - |
| 2.8 | 0.8~2.4 | 有 | 15 | 9.5 | 4.95 | 3.9 | 2.4 | 1.7 | 1.0 | - | - | - | |
| LHA3R | 1.4 | 0.2~1.0 | 有或无 | 3.9 | 2.4 | 1.7 | 1.0 | 0.6 | 0.4 | 0.25 | 0.15 | 0.1 | - |
| 2.8 | 0.8~2.4 | 有 | 15 | 15 | 11.9 | 6.85 | 4.3 | 3.05 | 1.7 | 1.05 | 0.65 | - | |
| LHA4R | 1.4 | 0.2~1.0 | 有或无 | - | - | 2.9 | 1.7 | 1.05 | 0.75 | 0.4 | 0.25 | 0.15 | 0.1 |
| 2.8 | 0.8~2.4 | 有 | - | - | 15 | 11 | 7.45 | 5.25 | 2.95 | 1.85 | 1.15 | 0.7 | |
| LVA5R | 1.4 | 0.2~1.0 | 有或无 | - | - | - | - | 1.45 | 1.0 | 0.55 | 0.4 | 0.2 | 0.15 |
| 2.8 | 0.8~2.4 | 有 | - | - | - | - | 10.2 | 7.2 | 4.05 | 2.55 | 1.55 | 1.0 | |
| LVA6R | 4(1*) | 1.9~3.5 | 有 | - | - | - | - | 15 | 15 | 8.45 | - | - | - |
| 5(2*) | 1.9~4.0 | 有 | - | - | - | - | - | - | 8.45 | 5.4 | 3.85 | - | |
法兰距mm
| 公称通径 | A | |||||||
| ANSI 125FF、PN1.6 | JIS 16K RF | ANSI 300RF | JIS 600 RF | JIS 16K | JIS 20K | JIS 30K | JIS 40K | |
| 40 | 222 | 231 | 235 | 251 | 235 | 236 | 248 | 251 |
| 50 | 254 | 263 | 267 | 286 | 265 | 267 | 276 | 286 |
| 65 | 276 | 288 | 292 | 311 | 290 | 292 | 303 | 311 |
| 80 | 298 | 313 | 317 | 337 | 310 | 317 | 326 | 337 |
| 100 | 352 | 364 | 368 | 394 | 360 | 368 | 379 | 394 |
| 150 | 451 | 465 | 473 | 508 | 475 | 473 | 486 | 508 |
| 200 | 543 | 560 | 568 | 610 | 570 | 568 | 580 | 610 |
注:法兰距符合IEC534-3标准。
| 公称通径 | A | ||||||
| ANSI 150 | ANSI 300 | ANSI 600 | ANSI 300 | ANSI 600 | ANSI 150 | ANSI 150、600 | |
| 40 | 235 | 248 | 251 | 244 | 248 | 251 | 251 |
| 50 | 267 | 283 | 289 | 276 | 283 | 286 | 286 |
| 65 | 289 | 308 | 314 | 302 | 308 | 311 | 311 |
| 80 | 311 | 333 | 340 | 327 | 333 | 337 | 337 |
| 100 | 365 | 384 | 397 | 378 | 391 | 394 | 394 |
| 150 | 464 | 489 | 511 | 483 | 505 | 473 | 508 |
| 200 | 556 | 584 | 613 | 578 | 606 | 568 | 610 |
