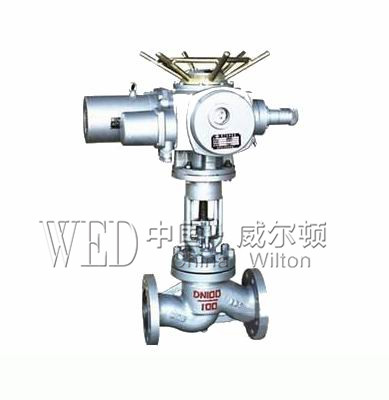

电动法兰截止阀

更新时间:2024-11-05 09:38:04
产品名称 电动法兰截止阀
规格型号 J941H
连接方式 法兰
结构形式 直通
驱动方式 电动
公称通径 DN50-300
公称压力 1.0MPa-16.0mpa
阀体材质 铸钢、碳钢、不锈钢、304、316
联系方式 021-51061185 18964118897 白经理
官网 http://www.0755fm.com
生产厂家 上海威尔顿阀门有限公司
电动法兰截止阀产品概述:
J941电动法兰连接的截止阀适用于公称压力PN1.6~16MPa,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。
应用规范
设计与制造 GB/T12235
连接端尺寸 结构长度 GB/T12221
法兰尺寸 JB/T79
检验与试验 JB/T9092
材 料 碳钢 GB/T12229
不锈钢 GB/T12230
合金钢 Q/ZB66
标 志 GB/T12220
供 货 JB/T7928
结构特点
选材考究,符合国内、外相关标准,结构合理,造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。
4、阀杆经调质及表面氮化处理,有良好的抗腐蚀性和抗擦伤性。
5、可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
6、阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成,密封可靠,更换填料可在不停机情况下进行,方便快捷,不影响系统运行。
8、配有DZW系列多回转式电动装置,具有壳体小,重量轻,功能全,并可与远程电脑配套使用,也可按用户要求选配电动装置。
主要零件材料及主要用途
阀体 阀盖 阀瓣 密封圈 阀杆 填料 适用介质 适用温度
(≤℃)
WCB WCB+D507MO  D577 2Crl3 柔性石墨 水、油品、蒸汽 425
ZGlCrl8Ni9Ti 0Crl8Ni9Ti+
Stellite12
Stellite6 lCrl8Ni9Ti PTFE 硝酸类 200
ZGlCrl8Ni2Mo2Ti CF8M+
Stellite12
lCrl8Ni2Mo2Ti lCrl8Ni2Mo2Ti PTFE 磷酸类、
碱类、混酸
200
ZG00Crl7Nil4M02 CF3M+
Stellite12
Stel1ite6 316L PTFE 磷酸类、
尿素、甲铵液
200
ZGlCr5MO ZGlCr5MO+
Stellite12
Stel1ite6 25Cr2Mo1VA 柔性石墨 水、油品、蒸汽 550
主要外形尺寸、连接尺寸及质量
公称压力
PN(MPa)
公称通径
DN(mm)
标准值 参考值
L D D1 n2 D6 b f f1 Z-φd L1 H 质量(kg)
1.6 50 230 160 125 100 16 3 4-φ18 590 645 48
65 290 180 145 120 18 3 4-φ18 590 690 60
80 310 195 160 135 20 3 8-φ18 590 715 65
100 350 215 180 155 20 3 8-φ18 590 770 71
125 400 254 210 185 22 3 8-φ18 590 780 119
150 480 280 240 210 24 3 8-φ23 590 810 210
200 600 335 295 265 26 3 12-φ23 810 967 320
250 622 405 355 320 30 3 12-φ25 810 1143 550
300 698 460 410 375 30 4 12-φ25 830 1292 785
2.5 50 230 160 125 100 20 3 4-φ18 590 645 50
65 290 180 145 120 22 3 8-φ18 590 690 65
80 310 195 160 135 22 3 8-φ18 590 715 67
100 350 230 190 160 24 3 8-φ23 590 770 73
125 400 270 220 188 28 3 8-φ25 590 780 127
150 480 300 250 218 30 3 8-φ25 810 810 215
200 600 360 310 278 34 3 12-φ25 810 967 322
250 622 425 370 332 36 3 12-φ30 830 1143 585
300 698 485 430 390 40 4 16-φ30 830 1292 795
4.0 50 230 160 125 100 88 20 3 4 4-φ18 590 645 61
65 290 180 145 120 110 22 3 4 8-φ18 590 690 75
80 310 195 160 135 121 22 3 4 8-φ18 590 715 84
100 350 230 190 160 150 24 3 4.5 8-φ23 590 770 101
125 400 270 220 188 176 28 3 4.5 8-φ25 810 782 207
150 480 300 250 218 204 30 3 4.5 8-φ25 810 875 226
200 600 375 320 282 260 38 3 4.5 12-φ30 810 1160 399
6.4 50 300 175 135 105 88 26 3 4 4-φ23 590 710 64
65 340 200 160 130 110 28 3 4 8-φ23 590 750 77
80 380 210 170 140 121 30 3 4 8-φ23 590 785 86
100 430 250 200 168 150 32 3 4.5 8-φ25 810 837 171
125 500 295 240 202 176 36 3 4.5 8-φ30 810 1031 243
150 550 340 280 240 204 38 3 4.5 8-φ34 830 1066 296
200 650 405 345 300 260 44 3 4.5 12-φ34 830 1213 420
10.0 50 300 195 145 112 88 28 3 4 4-φ25 590 714 81
65 340 220 170 138 110 32 3 4 8-φ25 590 734 102
80 380 230 180 148 121 34 3 4 8-φ30 810 847 175
100 430 265 210 172 150 38 3 4.5 8-φ30 810 950 194
125 500 310 250 210 176 42 3 4.5 8-φ34 830 1141 285
150 550 350 290 250 204 46 3 4.5 12-φ34 830 1240 450
200 650 430 360 312 260 54 3 4.5 12-φ4l 830 1425 850
16.0 50 300 215 165 132 88 36 3 4 8-φ25 590 562 92
65 340 245 190 152 110 44 3 4 8-φ30 810 743 165
80 380 260 205 168 121 46 3 4 8-φ30 830 820 216
100 430 300 240 200 150 48 3 4.5 8-φ34 830 935 238

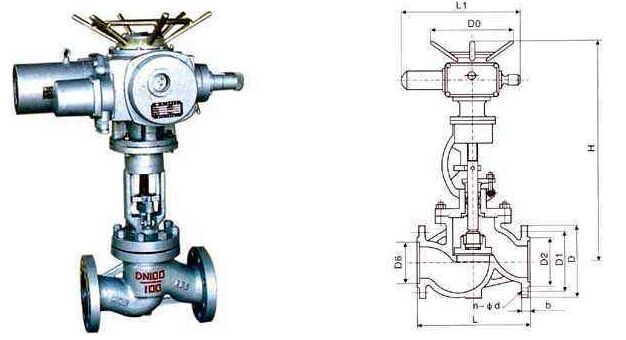

电动法兰截止阀结构图:

电动法兰截止阀结构图
