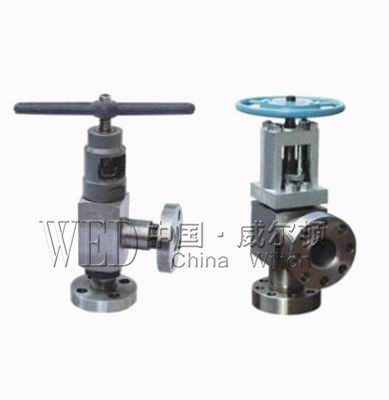

高压角式截止阀

更新时间:2024-11-05 09:37:58
产品名称 高压角式截止阀
规格型号 L44Y
连接方式 法兰
结构形式 角式
驱动方式 手动
公称通径 DN15-100
公称压力 1.6MPa-32.0MPa
阀体材质 锻钢、铸钢、碳钢、不锈钢
联系方式 021-51061185 18964118897 白经理
官网 http://www.0755fm.com
生产厂家 上海威尔顿阀门有限公司
高压角式截止阀产品概述:
L44Y高压角式节流阀的详细资料:
公称压力 16 32 Mpa
壳体试验 24 48
密封试验 17.6 35.2
气密封试验 0.5-0.7
适用介质 C P R
水、油品、蒸汽 氮氢混合气 碱液、液氨
适用温度(℃) ≤200
主要连接与外形尺寸:
型 号 通径
DN(mm)
主要连接尺寸 外形尺寸
L D D1 M D2 b Z-фd LO H H1
AJ44H-320
AL44H-320
3 60 70 42 M14×1.5 10 15 3-16 100 71 77
6 60 70 42 M14×1.5 10 15 3-16 150 80 94
J44Y-160
L44Y-160
10 90 95 60 M24×2 10 20 3-18 200 260 275
15 105 95 60 M24×2 16 20 3-18 200 268 288
J44Y-320
L44Y-320
10 90 95 60 M24×2 10 20 3-18 200 268 275
15 105 105 68 M33×2 17 20 3-18 200 268 288
J44Y-160
L44Y-160
25 120 102 68 M33×2 28 20 3-18 300 225 245
32 135 115 80 M42×2 37 22 4-18 300 222 248
40 165 165 115 M52×2 47 28 6-26 350 265 300
50 190 165 115 M64×3 59 32 6-26 400 303 345
J44Y-320
L44Y-320
25 120 115 80 M42×2 35 22 4-18 300 225 245
32 135 135 95 M48×2 41 25 4-22 300 222 248
40 165 165 115 M64×3 58 32 6-26 350 265 300
50 190 200 145 M80×3 70 40 6-29 400 303 345
GJ44H-160
GL44H-160
65 215 200 145 M80×3 73 40 6-29 710 430 490
80 260 225 170 M100×3 93 50 6-33 810 520 600
100 290 260 195 M125×4 115 60 6-36 850 595 685
GJ44H-320
GHJ44H-320
65 215 225 170 M100×3 90 50 6-33 710 430 490
80 260 260 195 M125×4 112 60 6-36 810 520 600
100 290 300 235 M155×4 130 75 8-39 850 595 285
高压角式截止阀结构图:
高压角式截止阀结构图
