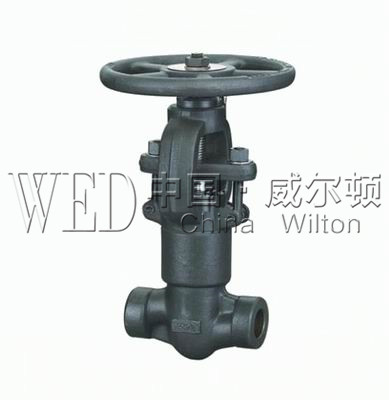

自密封锻钢截止阀产品概述:
J11Y/J61Y/J41Y自密封锻钢截止阀有三种阀盖设计,第一种是螺栓型阀盖,通过凹凸面连接,采用不锈钢带与柔性石墨缠绕垫片,按需求也可采用环连接,第二种是焊接型阀盖,通过螺纹密封后焊接,按需求也可直接采用刚性焊接,第三种是自密封阀盖,通过螺纹与自密封阀盖连接。
结构设计和规范
锻钢截止阀制造按API 602,BS5352,ANSI/ASME B16.34.
试验与验收按API 598,标识按照MSS SP-25.
结构型式
1、全通径或缩径;
2、明杆带支架;
3、两端自动调心的填料压套;
4、用缠绕式垫片密封的螺栓型阀盖、螺纹密封焊接型阀盖,或自密封阀盖
5、本体倒密封;
6、承插焊接ANSI/ASME B16.11;
7、螺纹端(NPT端)按ANSI/ASME B1.20.1。
零件材料
序号
|
零件名称
|
CStoASTM
|
AStoASTM
|
SStoASTM
|
A105
|
F22
|
F304(L)
|
F316(L)
|
1
|
阀体
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
2
|
阀瓣
|
A276420
|
A276304
|
A276304(L)
|
A276316(L)
|
3
|
阀杆
|
A182F6
|
A182F304
|
A182F304(L)
|
A182F316(L)
|
4
|
垫片
|
316夹柔性石墨
|
316夹PTFE
|
5
|
阀盖
|
A105
|
A276f304
|
A276F304(L)
|
A276F316(L)
|
6
|
螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
7
|
销钉
|
A276420
|
A276 304
|
8
|
填料压套
|
A276410
|
A182F304(L)
|
A182F316(L)
|
9
|
活节螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
10
|
填料压板
|
A216WCB
|
A351CF8
|
11
|
螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
12
|
阀杆螺母
|
A276410
|
13
|
锁紧螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
14
|
铭牌
|
SS
|
15
|
手轮
|
A197
|
16
|
填料
|
柔性石墨
|
PTFE
|
适用介质
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
适用温度
|
-29℃~425℃
|
-29℃~550℃-
|
-29℃~200℃
|
注意:1、客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
2、CS=碳钢;AS=合金钢;SS=不锈钢;
规格尺寸及重量 (mm)800LB
NPS
|
缩径
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
全径
|
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
L
|
79
|
79
|
92
|
111
|
120
|
152
|
172
|
200
|
H(开)
|
166
|
166
|
171
|
207
|
240
|
258
|
330
|
355
|
W
|
100
|
100
|
100
|
125
|
160
|
160
|
180
|
200
|
重量
|
螺栓式
|
1.9
|
1.9
|
2.1
|
3.5
|
6.0
|
7.5
|
11.4
|
14.6
|
焊接式
|
1.7
|
1.7
|
1.9
|
3.3
|
5.2
|
6.8
|
10.6
|
13.8
|
规格尺寸及重量 (mm)900~1500LB
NPS
|
缩径
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
全径
|
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
L
|
92
|
111
|
111
|
120
|
152
|
172
|
200
|
220
|
H(开)
|
171
|
207
|
207
|
240
|
258
|
330
|
355
|
370
|
W
|
100
|
125
|
125
|
160
|
160
|
180
|
200
|
240
|
重量
|
螺栓式
|
2.2
|
3.7
|
3.6
|
6.8
|
7.6
|
11.6
|
15.0
|
21.9
|
焊接式
|
2.0
|
3.4
|
3.3
|
6.0
|
5.6
|
10.3
|
14.2
|
18.0
|
零件材料
序号
|
零件名称
|
CStoASTM
|
AStoASTM
|
SStoASTM
|
A105
|
A182F22
|
A182F304
|
A182F316(L)
|
1
|
阀体
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
2
|
阀瓣
|
A276420
|
A276304
|
A276304(L)
|
A276F316(L)
|
3
|
阀杆
|
A182F6
|
A182F304
|
A182F304(L)
|
A182F316(L)
|
4
|
密封圈
|
A182F304L
|
A182F316L
|
5
|
密封螺母
|
A105
|
A182F304
|
A182F304(L)
|
A182F316L
|
6
|
阀盖
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
7
|
销钉
|
A276420
|
A182F304
|
8
|
垫圈
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
9
|
提升螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
10
|
填料
|
柔性石墨
|
PTFE
|
11
|
填料压套
|
A276420
|
A182F304
|
12
|
活节螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
13
|
填料压板
|
A216WCB
|
A351CF8
|
14
|
螺母
|
A194 2H
|
A1944
|
A1948
|
A1948M
|
15
|
阀杆螺母
|
A276 410
|
16
|
手轮
|
A197
|
17
|
锁紧螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
18
|
油嘴
|
铜
|
适用介质
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
适用温度
|
-29℃~425℃
|
-29℃~550℃
|
-29℃~200℃
|
规格尺寸及重量 (mm)
NPS
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
L
|
900Lb-150Lb
|
140
|
140
|
140
|
178
|
178
|
216
|
2500Lb
|
186
|
186
|
186
|
232
|
232
|
279
|
H(开)
|
333
|
333
|
333
|
408
|
408
|
524
|
W
|
160
|
160
|
180
|
200
|
250
|
280
|
重量
|
900LB-1500LB
|
11.2
|
10.5
|
10.1
|
21.0
|
19.6
|
40.4
|
2500LB
|
12.3
|
11.6
|
10.8
|
28.0
|
26.4
|
43.8
|
