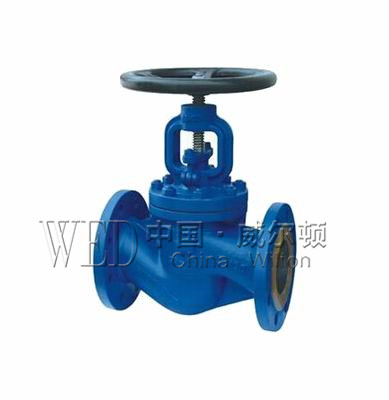

德标波纹管截止阀

更新时间：2024-11-05 09:37:41

产品名称	德标波纹管截止阀
规格型号	WJ41H/W/Y、WJ44H/Y/W
连接方式	法兰
结构形式	直通式
驱动方式	手动
公称通径	DN15-DN350
公称压力	1.6MPa-4.0MPa
阀体材质	铸铁、铸钢、碳钢、不锈钢
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

德标波纹管截止阀产品概述:
德标波纹管截止阀适用于公称压力PN1．6～16MPa，工作温度-29～350℃的易燃、易爆、剧毒、毒性流体、高温导热油、液氨等介质。广泛应用于：石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、天然气等其它气体系统中，性能安全可靠，广泛应用于乙二醇等工业流体。驱动方式有手动、齿轮传动、电动、气动等。产品结构合理、密封可靠，双重坚固耐用的波纹管密封设计（波纹管+填料），保证阀杆的零泄漏。没有流体损失，提高工厂设备安全。并符合国际密封标准。密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长。阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示，更直观。

技术规范

驱动方式	手动
驱动方式	电动
设计标准	DIN3356
结构长度	DIN3202
连接法兰	DIN2543-2545
试验和检验	DIN3230

产品性能规范

公称压力（MPa）	壳体试验压力（MPa）	密封试验压力(MPa)	适用温度(℃)
1.6	2.4	1.76	≤350℃
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04

注：系列阀门连接法兰可根据用户要求设计制造

零件材料

零件名称	阀体	阀盖	阀杆	阀瓣	密封面	填料
WCB	WCB	WCB	13Cr	2Cr13	2Cr13	柔性石墨
					STL
304	CF8	CF8	304	304	304	柔性石墨
					STL	PTFE
316	CF8M	CF8M	316	316	316	柔性石墨
					STL	PTFE
304L	CF3	CF3	316	304L	304L	柔性石墨
					STL	PTFE
316L	CF3M	CF3M	316	316L	316L	柔性石墨
					STL	PTFE

规格尺寸及重量

型号	WJ41-16
压力等级	PN16
口径	15			20			25			32			40			50			65			80			100			125			150			200			250			300			350
L	130			150			160			180			200			230			290			310			350			400			480			600			730			850			980
H	195			200			220			225			235			250			260			265			370			400			515			550			600			630			680
Do	130			130			130			130			150			150			180			180			200			200			400			450			450			500			500
重量(Kg)	4			4.5			5			7			9			12.5			18			23			41			54			90			160			260			410			610
型号			WJ41-25
压力等级			PN25
口径			15			20			25			32			40			50			65			80			100			125			150			200			250			300			350
L			130			150			160			180			200			230			290			310			350			400			480			600			730			850			980
H			195			200			220			225			235			250			260			265			370			400			515			550			600			630			680
Do			130			130			130			130			150			150			180			180			200			200			400			450			450			500			450
重量(Kg)			4			4.5			5			7			9.5			13			19			24			43			57			95			168			300			510			680
型号		WJ41-40
压力等级		PN40
口径		15			20			25			32			40			50			65			80			100			125			150			200			250			300			350
L		130			150			160			180			200			230			290			310			350			400			480			600			730			850			980
H		195			200			220			225			235			250			260			265			370			400			515			550			600			630			680
Do		130			130			130			130			150			150			180			180			200			200			400			450			450			500			500
重量(Kg)		4			4.5			5			8			10			13.5			20			25			45			60			98			171			340			580			780

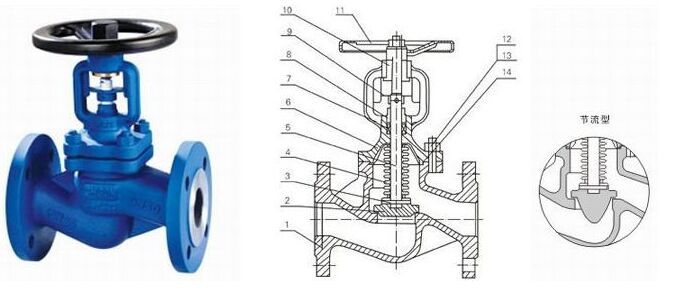

德标波纹管截止阀结构图:

德标波纹管截止阀结构图
