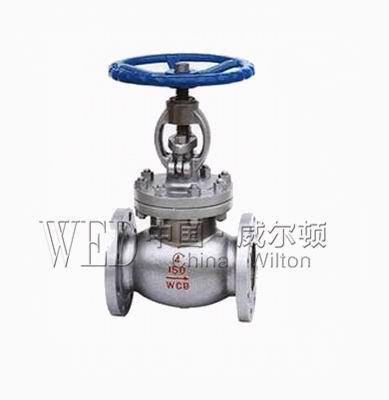

日标法兰截止阀

更新时间:2024-11-05 09:37:38
产品名称 日标法兰截止阀
规格型号 J41W
连接方式 法兰
结构形式 直通
驱动方式 手动
公称通径 DN15-300
公称压力 10K-20K
阀体材质 铸钢、碳钢、不锈钢
联系方式 021-51061185 18964118897 白经理
官网 http://www.0755fm.com
生产厂家 上海威尔顿阀门有限公司

日标法兰截止阀产品概述:

截止阀采用弹性V形聚四氟乙烯或 橡胶作为动密封填料,由填料盖/不锈钢弹簧提供初始密封,填料密封性能随介质压力上升而增强,即具有自密封性能,无需人工维护。区别于其它阀门,适用于大多数高中压燃气输送管线、混气站、储配站等场合。

 日标法兰截止阀J41Y 主要设计参数

设计、制造:GB/T12235-89JIS B2071B2081
法兰连接:JB/T79-94GB9113-2000JIS B2212B2214
结构长度:GB12221-89JIS B2002
公称通径:DN15300mm
公称压力:PN1.62.54.0MPa10k20k

【日标法兰截止阀主要性能参数】

公称压力

壳体试验

密封试验

上密封试验

适用介质

适宜温度

JIS-10K

1.5

2.4

1.76

1.76

液化气、天然气等等

-40+80℃

2.5

3.75

2.75

2.75

JIS-20K

4.0

6.0

4.4

4.4

【日标法兰截止阀零部件材料】

阀体、阀盖

阀杆、阀瓣

密封面

填料

WCB

不锈钢

不锈钢和尼龙

聚四氟乙烯 橡胶

日标截止阀规格主要尺寸

10K
DN in L D D1 D2 b n-ød H Do
50 2 203 155 120 100 16 4-ø19 360 200
65 21/2 216 175 140 120 18 4-ø19 380 200
80 3 241 185 150 130 18 8-ø19 415 250
100 4 292 210 175 155 18 8-ø19 465 250
125 5 356 250 210 185 20 8-ø23 515 300
150 6 406 280 240 215 22 8-ø23 545 350
200 8 495 330 290 265 22 12-ø23 675 450
20K
50 2 267 155 120 100 18 8-ø19 420 200
65 21/2 292 175 140 120 20 8-ø19 465 250
80 3 318 200 160 135 22 8-ø23 490 300
100 4 356 225 185 160 24 8-ø23 590 350
125 5 400 270 225 195 26 8-ø25 690 400
150 6 444 305 260 230 28 12-ø25 760 450
200 8 559 350 305 275 30 12-ø25 1070 450

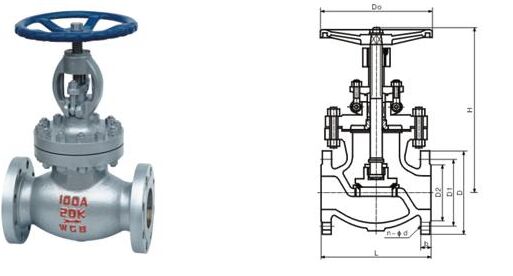

日标法兰截止阀结构图:

日标法兰截止阀结构图
