产品展示

电动保温球阀

更新时间：2024-11-05 09:36:12

产品名称	电动保温球阀
规格型号	Q641F
连接方式	法兰
结构形式	浮动直通
驱动方式	气动
公称通径	DN15-200(可以根据您的要求定做)
公称压力	1.0MPa-6.4(可以根据您的要求定做)
阀体材质	铸钢、碳钢、不锈钢、304、316
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

电动保温球阀产品概述:

QB941电动保温球阀该产品具有良好的保温保冷特性,且阀门的通径和管径一至,介质呈直线流动，阻力小，较适合容易凝固、高粘度的液体介质。同时又能有效降低管路中介质的热量损失。整体式夹套设计，更能均匀地保温、保冷。夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的较高压力为1MPa。主要用于石油、化工、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。

技术参数及执行标准：

公称通径		DN15～200、NPS 3/4～8
公称压力(Mpa)		PN1.6~2.5、Class150~300、10K、20K
阀门材料及适用工况	零件名称	材料
	3.阀体	WCB	CF8(304)	CF8M(316)
	2.阀座	1Cr18Ni9Ti	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
	4.密封圈	聚四氟乙烯、对位聚笨
	5.球体	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
	6.阀杆	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
	1.夹套	25	25	25
	7.填料	聚四氟乙烯、柔性石墨
	适用介质	水、蒸汽、油品	硝酸等腐蚀性介质	醋酸等腐蚀性介质
	适用温度	-29～180℃(聚四氟乙烯)、-20～300℃（对位聚笨）
设计制造		GB/T 12237-1989、API 608、API 6D、JPI 7S-48、BS5351
结构长度		GB/T 12221-1989、ANSI B16.10；JIS B2002
连接法兰		JB/T74~90(JB74~90)、GB9112~9131、HGJ44-76、SH3406；ANSI B16.5；JIS B2212~2214
压力试验		JB/T 9092-1999、API 598
传动方式		手动、蜗轮蜗杆传动、气动、电动。

主要外形及连接尺寸表：

公称通径		d	L	D		E	Q	H	W	管螺纹
(mm)	(in)	d	L	(mm)	(in)	E	Q	H	W	P
20	3/4"	19	117	40	1.5"	58.5	147	101	170	G3/4"
25	1"	25	127	50	2"	62.5	156	106	170	G3/4"
40	1 1/2"	38	165	65	2.5"	63.5	181	125	250	G3/4"
50	2"	51	178	80	3"	68	218	135	250	G3/4"
80	3"	76	229	150	6"	82	275	193	350	G3/4"
100	4"	102	254	200	8"	83	300	265	420	G3/4"
150	6"	152	292	250	10"	95	403	355	800	G3/4"
200	8"	203	330	300	12"	100	492	410	800	G3/4"

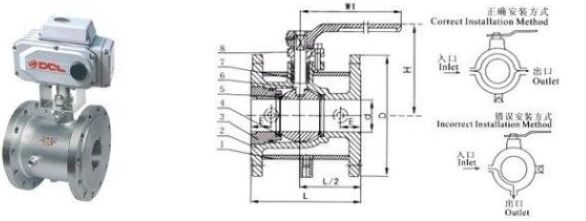

电动保温球阀结构图:

电动保温球阀结构图
