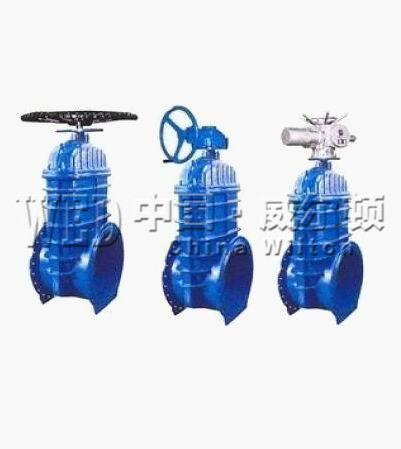

Z545X大口径弹性座封闸阀

更新时间：2024-11-05 09:34:54

产品名称	Z545X大口径弹性座封闸阀
规格型号	Z545X
连接方式	法兰式
结构形式	暗杆楔式
驱动方式	伞齿轮，正齿轮
公称通径	DN50-1200(可以根据您的要求定做)
公称压力	1.0MPa-2.5MPa(可以根据您的要求定做)
阀体材质	铸铁、铸钢、碳钢、不锈钢、304、316
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

Z545X大口径弹性座封闸阀产品概述:

大口径闸阀采用较优质的球墨铸铁或碳钢铸造而成，具有强度高、重量轻，几何尺寸精确的特点，闸板具有互换的功能，加装螺旋伞齿轮省力机构，一人可非常轻松自如地开关，也可根据用户的要求加装开闭指示柱，或电动、气动执行机构。密封、防锈功能极佳，安全可靠，使用寿命长。可立式卧式安装，广泛用于给排水系统、污水处理系统、市政建设及矿山、治

产品特点：

暗杆弹性座封闸阀，利用闸阀整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象，更有效有节约安装空间。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺]、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。

Z545X大口径弹性座封闸型号说明：

产品概述公称压力：1.0～2.5MPa 　工作温度：0～80℃　　法兰标准：GB/T 17241.6GB9113

公称通经：50～1200mm　　适用介质：水、油、气等　　试验标准：GB13927AP1598

Z545X大口径弹性座封闸阀主要零部件材料：

NO	零件名称	材质
1	阀体	灰铸铁、球墨铸铁、铸钢
2	闸板	球墨铁铁外覆三元乙丙或丁腈橡胶
3	内六角螺栓	碳化处理
4	密封圈	丁腈橡胶、三元乙丙
5	阀盖	灰铸铁、球墨铸铁、铸钢
6	阀杆	不锈钢
7	“O”形密封圈	丁睛橡胶、三元乙丙
8	止推轴承	锡青钢
9	螺栓	不锈钢
10	压盖	球墨铸铁、铸钢
11	防尘罩	丁腈橡胶
12	手轮（传动帽）	铸铁

Z545X大口径弹性座封闸阀主要技术参数：

公称压力：1.0～2.5MPa
公称通径：50～400mm
工作温度：0～120℃
适用介质：水、油、气等
法兰标准：GB/T17241.6GB9113
试验标准：GB13927API598

Z545X大口径弹性座封闸阀暗杆弹性座封闸阀主要连接外型尺寸：

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	178	190	203	229	254	267	292	330	356	381	406	432	457	508
Hmin（全关）	313	332	372	424	497	562	680	837	948	1010	1220	1280	1480	1665
Hmax（全开）	355	375	415	476	540	600	720	875	990	1050	1245	1310	1560	1750
