产品展示

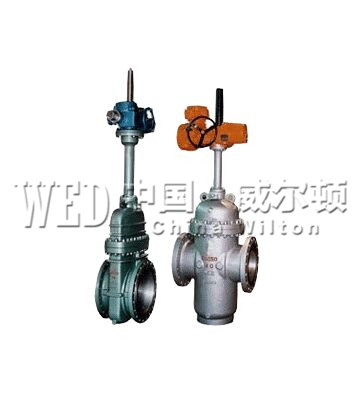

Z943H~Z944H~Z945H电动平板防爆型闸阀

更新时间：2024-11-05 09:34:48

产品名称	Z943H~Z944H~Z945H电动平板防爆型闸阀
规格型号	Z943H~Z944H~Z945H
连接方式	法兰式
结构形式	明杆平行式单闸板
驱动方式	电动
公称通径	DN50-1200(可以根据您的要求定做)
公称压力	1.0MPa-6.4(可以根据您的要求定做)
阀体材质	铸铁、铸钢、碳钢、不锈钢、304、316
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

Z943/Z944/Z945F/H/Y电动平板闸阀/防爆型产品引用标准：
API 6D 管道阀门
JB/T5298 管线用钢制平板闸阀
ANSI B16.5a 管法兰及法兰管件
B/T79.1～79.2J 整体铸钢管法兰
GB/T13927 通用阀门压力试验
JB/T9092 阀门的检验与试验
JB/TQ814 钢制平板闸阀产品质量分等

主要性能规范：

公称压力		产品型号
1.0～16.0MPa 150～900Lb	无导流孔	Z9B43WF、Z9B43WD、Z9B43WY、Z9B43WbF、Z9B43WbY
1.0～16.0MPa 150～900Lb	有导流孔	Z9B43NF、Z9B43DF、Z9B43YF、Z9B43F、Z9B43D、Z9B43Y

Z9B43F/H型防爆电动平板闸阀的详细资料：

压力等级		常温下压力试验MPa				适用温度℃			适用介质
压力等级		壳体	左密封	右密封	低压密	“G"型	“D"型	普通型	“KZ"型	“Z"型
公称压力MPa	1.0	1.5	1.1	1.1	0.6	-29～250	-45～121	-29～121	含H2S和CO2＞500Mg/m3的介质	石油、天然气、水等
	1.6	2.4	1.76	1.76	0.6
	2.5	3.75	2.75	2.75	0.6
	4.0	6.0	4.4	4.4	0.6
	6.4	9.6	7.04	7.04	0.6
	10.0	15.0	11.0	11.0	0.6
	16.0	24.0	17.6	17.6	0.6
磅级 Lb	150	2.93	2.07	2.07	0.6
	300	5.52	5.52	5.52	0.6
	400	10.0	7.31	7.31	0.6
	600	15.0	11.03	11.03	0.6
	900	22.4	16.54	16.54	0.6

主要零件的材料说明：

零件名称	阀体、阀盖	闸板	阀杆	阀座	阀杆螺母	密封圈	填料	密封指
“Z"型	WCB	合金钢特殊处理	不锈钢	合金钢特殊处理	铝青铜	填充四氟	填充四氟、膨胀石墨	耐油密封脂
“KZ"型	WCB	合金钢特殊处理	抗硫不锈钢	合金钢特殊处理	铝青铜	填充四氟	填充四氟、膨胀石墨	抗硫密封脂

注：抗硫阀门型号前加“K"、调节型阀门型号前加“L"、耐磨型F后加“M"

本页URL，复制给好友：

订货流程：
1、客户采购清单传真至021-51079320或来电咨询021-51061185或发邮箱shweierdun@163.com
2、收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）.
3、具体商定：交货期、特殊要求等事宜.

订货须知：
1、客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、本厂可根据客户特定要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。

威尔顿阀门服务体系(以下简称我司)
随着经济高速发展，市场竞争越来越激烈，用户对阀门产品的要求也越来越多，并且对服务的要求也越来越高;因为，我司销售部门为适应市场发展的要求，专业设立了服务培训组，为服务质量添加完善的工作，我公司的售前，售中，售后服务工作经由专业的销售员来完成。
一、售前服务:
做到技术与销售的顶尖结合服务，让用户的每一次采购都有服务的体验。
①进行采购前产品技术沟通和交流，主动给予建议。
②在进行产品型号选择时考虑是否成本合理工矿效率等问题。
③不能达到工矿要求时，根据客户的特殊要求，安排设计师合理改善。
二、售中服务:
尊重每位用户;给用户一份轻松，放心的整体价值服务。
①进行性价比:比价格，比质量，比服务，反思是否有不做到位的地方。
②严格按相关标准和技术要求进行阀门的检测和试验。
③在合作过程中，依照合同，保质保量准时交货，随时保持与用户联系。
④定制期间，相关技术人员可来我司进行产品监造和检验，同时，我司会提供该产品的结构图及详细文件资料，来做监造文件。
⑤对特殊工矿或定做的产品，可协商专业技术员亲临现场指导。
⑥我公司在发货前以电话进行产品型号、口径、数量、件数的确认。
三、售后服务:
好的服务铸就好的企业让客户无后顾之忧。
①按合同要求提供产品的合格证，检验报告、安装说明书等。
②顾客在验收产品过程中，如出现与合同要求不符时，我司接到顾客通知后两小时内给予处理。
③我司提供十二个月的产品质保期，时间从验收合格之日起计算。
④在正确安装和使用下，出现产品质量问题，本公司将负责到底。
包修包换承诺:
①在正常的储运、安装、保养、使用条件下，因产品的质量问题不能正常使用时，提供三保四包:保质、保量、保及时、包修、包换、包退、包损失。
②在接到质量信息反馈时，将在24小时内提出处理意见，并做到100小时内赶到现场做处理
③可根据用户需求协商提供备品、备件和安装、调试、维修服务。
