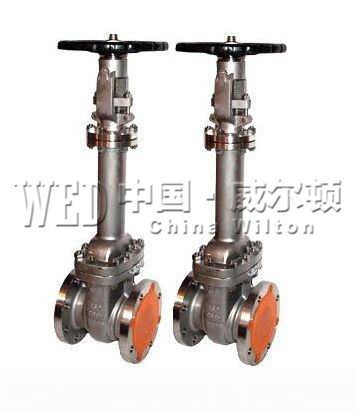

WZ41H美标波纹管闸阀

更新时间:2024-11-05 09:34:47
产品名称 WZ41H美标波纹管闸阀
规格型号 WZ41H
连接方式 法兰式
结构形式 明杆楔式
驱动方式 手动
公称通径 DN15-300(可以根据您的要求定做)
公称压力 1.0MPa-6.4(可以根据您的要求定做)
阀体材质 铸铁、铸钢、碳钢、不锈钢、304、316
联系方式 021-51061185 18964118897 白经理
官网 http://www.0755fm.com
生产厂家 上海威尔顿阀门有限公司
WZ41H美标波纹管闸阀产品概述:
美标波纹管闸阀适用于Class150~900、PN1.0~6.0MPa,工作温度-29~425℃(碳钢)、-29~500℃(不锈钢)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,波纹管闸阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

应用范围:
波纹管闸阀特别适用于易燃、易爆、有毒及贵重介质的管路。

结构特点:
波纹管闸阀的阀杆采用波纹管及填料双重密封结构,确保阀杆处的无泄漏密封,特别适用于易燃、易爆、有毒及贵重介质的管路。
波纹管采用不锈钢或Inconel材料制造,波纹管密封结构设计合理,耐疲劳,使用寿命长。

标准规范:
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

零件材料与工况:

序号 名称 材质
1 阀体 ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
2 阀板 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
3 阀杆 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
4 垫片 柔性石墨+不锈钢
5 双头螺栓 ASTM 193-B7、A320-B8、A193-B8M
6 六角螺母 ASTM A194-2H、A194-8、A194-8M
7 阀盖 ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
8 波纹管组件 ASTM A182-F304、F316、F321、F304L、F316L
9 填料 柔性石墨
10 填料压盖 ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
11 支架 ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
12 阀杆螺母 铜合金
13 手轮 ASTM A536 Gr.60-40-18、A216-WCB

主要尺寸及重量:

型号 WZ41-150LB
压力等级 150LB
口径 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L 108 117 127 140 165 178 190 203 229 254 267 292 330 356 381
H 200 210 250 260 290 370 398 440 490 530 580 670 760 850 950
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量(kg) 8 9 10 15 22 30 42 55 70 100 140 180 250 350 450



型号 WZ41-300LB
压力等级 300LB
口径 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L 140 152 165 178 190 216 241 283 305 381 403 419 457 502 762
H 300 210 250 260 290 370 398 440 490 530 580 670 760 850 980
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量(kg) 9 10 12 18 25 38 53 70 88 125 175 225 310 440 560



型号 WZ41-600LB
压力等级 600LB
口径 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L 165 190 216 229 241 292 330 356 432 508 559 660 787 838 889
H 200 210 250 260 290 370 398 440 490 530 580 670 760 850 980
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量(kg) 11 13 16 24 32 50 70 90 105 165 230 300 400 570 730
