『对夹式蝶型止回阀』

更新时间：2024-11-05 09:18:34

产品名称	『对夹式蝶型止回阀』
规格型号	H76X
连接方式	对夹
结构形式	蝶型
驱动方式	手动
公称通径	DN40-DN1200
公称压力	1.6-6.4MPa
阀体材质	不锈钢,铸钢,铸铁
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

对夹式蝶型止回阀产品概述:

本厂生产的H76X型对夹式止回阀由阀体、阀瓣、阀杆及弹簧等零件组成，采用对夹连接。由于阀瓣的关闭行程短，并且有弹簧加载，可显著减少水锤现象。该阀主要适用于城市、工业及高层建筑给水、排水管网上。由于其结构长度比一般止回阀短，对有安装空间限制的场所较为适用。

H76X对夹式蝶形止回阀产品特点：

1、体积小，重量轻，结构紧凑、维修方便
2、阀板采用对偶式，在弹簧的弹性力下矩下可自行速闭
3、因速闭作用，可防止介质倒流
4、阀体结构长度尺寸小，刚性好
5、安全方便，可用于水平垂直两个方向安装

H76X对夹式蝶形止回阀用途：

H76X对夹式蝶形止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用。

H76X对夹式蝶形止回阀主要零部件材料：

零件名称	阀体	阀瓣	阀杆	弹簧	阀座
材料	铸铁、铸钢	碳钢	不锈钢	不锈钢	丁腈橡胶

H76X对夹式蝶形止回阀主要技术参数：

型号

公称压力 PN(MPa)

强度试验压力(MPa)

密封试验压力(MPa)

适用温度

适用介质

H76X-10

1.0

1.5

1.1

≤80℃

清水

污水

H76X-16

1.6

2.4

1.76

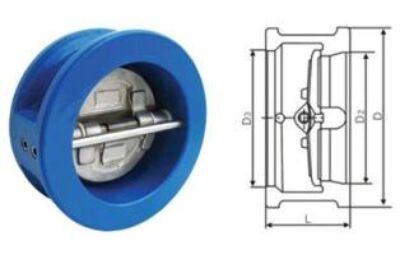

H76X对夹式蝶形止回阀主要连接尺寸图：

公称通径 DN(mm)	L(mm)	H(mm)	D(mm)
公称通径 DN(mm)	L(mm)	H(mm)	1.0MPa	1.6MPa
50	43	60	105	105
65	46	73	124	124
80	64	89	142	142
100	64	110	162	162
125	70	141	192	192
150	76	168	218	218
200	89	219	272	273
250	114	273	328	328
300	114	324	378	384
350	127	356	438	444
400	140	418	489	495
450	152	457	540	555
500	152	526	594	616
600	178	626	695	734
700	229	672	810	804
800	241	778	916	910
900	241	878	1016	1010
1000	300	914	1124	1128

对夹式蝶型止回阀结构图:
