『对夹薄型止回阀』

更新时间：2024-11-05 09:18:33

产品名称	『对夹薄型止回阀』
规格型号	H74W
连接方式	对夹
结构形式	圆片式
驱动方式	手动
公称通径	DN25-DN500
公称压力	1.0-2.5MPa
阀体材质	不锈钢,铸钢,铸铁
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

对夹薄型止回阀产品概述:

H74薄型对夹旋启止回阀，是一种超薄止回阀，它具有结构简单，外形美观、重量轻、安装方便等优点。薄型止回阀主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所较为适用。

标准产零件材料组合

阀体	碳钢
阀板	碳钢
O-型环	丁腈或乙丙橡胶
螺钉垫圈	不锈钢
吊环	碳钢

阀体	不锈钢
阀板	不锈钢
O-型环	氟化橡胶
螺钉垫圈	不锈钢
吊环	不锈钢

阀体	不锈钢
阀板	不锈钢
O-型环	氟化橡胶
螺钉垫圈	不锈钢
吊环	不锈钢

主要尺寸

Size		B	A(N F)					L					C	Weight
Size		B	NF PN16	NF PN10	NF PN16	NF PN25	NF PN40	PN6	PN10	PN16	PN25	PN40	C	Weight
DN40	1 1/2″	23	88	93	93	93	16	16	16	16	16	22	76.5
DN50	2″	33	98	108	108	108	16	16	16	16	16	22	93
DN65	2 1/2″	41	118	128	128	128	16	16	16	16	16	22	113.8
DN80	3″	54	134	144	144	144	16	16	16	16	16	22	128
DN100	4″	71	154	164	171	170	16	16	16	16	16	22	144.5
DN125	5″	92	184	193	196	196	16	16	16	16	16	23	173.5
DN150	6″	112	209	220	228	228	19	19	19	19	19	24	197.4
DN200	8″	155	264	275	288	291	28	28	28	28	28	30	254.5
DN250	10″	201	319	330	343	354	32	32	32	32	32	39	306.5
DN300	12″	240	375	380	403	420	38	38	38	38	38	53	357.5
DN350	14″	270	425	440	460	477	38	38	38	38	38	53	408.5
DN400	16″	311	470	493	517	549	48	48	48	48	48	53	448
DN450	18″	360	529	543	567	574	48	48	48	48	48	77	498.5
DN500	20″	410	579	598	627	630	58	58	58	58	58	86	550.5
DN600	24″	490	683	697	733		68	68	68	68	68	110	665.5

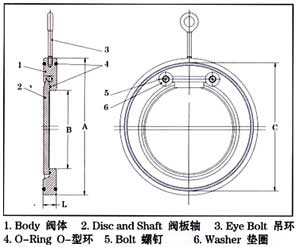

对夹薄型止回阀结构图:
