旋启式止回阀H44W

更新时间：2024-11-05 09:18:31

产品名称	旋启式止回阀H44W
规格型号	H44W
连接方式	法兰
结构形式	旋启式
驱动方式	手动
公称通径	DN25-DN500
公称压力	1.6-6.4MPa
阀体材质	不锈钢,铸钢,铸铁
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

旋启式止回阀H44W产品概述:

旋启式止回阀适用于公称压力PN1.6Mpa～42.0Mpa、Class150～2500LB；公称通径DN15～500mm、PNS1/2～20"；工作温度：-196～540℃的各种管路上，用于防止介质倒流。阀体材料有：碳钢、不锈钢等，可使用于水、蒸汽、燃气、油品、酸类介质等。

产品介绍：
H44H旋启式止回阀采用内装摇臂旋启式结构，阀门的所有启闭件都装于阀体内部，不穿透阀体，除了中法兰部位用密封垫片和密封环外，整体没有外漏点，杜绝阀门外泄的可能。已被广泛应用于化工、冶金、制药等多个领域。

工作原理：
H44H旋启式止回阀采用内装摇臂旋启式结构，阀瓣绕转轴作旋转运动，阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。

产品特点：
1、广泛用于给排水、消防、暖通、工业等系统。
2、能有效地减小水锤压力，密封性能好，关闭无噪声。
3、采用符合水力学的轮廓设计取得较佳的流线型水路内部附有导流体的设计能保证较小的压力损失。
4、安装于水泵出水口处可在水流倒流前先行快速关闭避免产生水锤、水击声和破坪性冲击以达到防止倒流和保护设备的目的。

产品其他参数：

应用规范

设计与制造		GB/T12235
连接端尺寸	结构长度	GB/T12221
	法兰尺寸	JB/T79
检验与试验		JB/T9092
材料	碳钢	GB/T12229
	不锈钢	GB/T12230
	合金钢	Q/ZB66
标志		GB/T12220
供货		JB/T7928

主要零件材料及主要用途

阀体	阀盖	阀瓣	阀座	适用介质	适用温度 (≤℃)
WCB		WCB+D507Mo	WCB+D577	水、油品、蒸汽	425
ZG1Cr18Ni9Ti		0Cr18Ni9+ Stellite12	0Cr18Ni9+ Stellite6	销酸类	200
ZG1Cr18Ni2Mo2Ti		CF8M+Stellite12	ZG1Cr18Ni2Mo2Ti	磷酸、醋酸类、混酸	200
ZG00Cr17Ni14Mo2		CF3M+Stellite12	CF3M+Stellite6	尿素、甲铵液、磷酸	200
ZG1Cr5Mo		ZG1Cr5Mo+ Stellite12	ZG1Cr5Mo+ Stellite6	水、油品、蒸汽	550

主要外形尺寸和连接尺寸（mm）

公称通径DN	L	D	D1	D2	b	Z-Φd	H	WT(Kg)
H44H-16C H44W-16C H44W-16P H44W-16R H44W-16I
50	230	160	125	100	16	4-Φ18	135	21
65	290	180	145	120	18	4-Φ18	142	28
80	310	195	160	135	20	8-Φ18	165	38
100	350	215	180	155	20	8-Φ18	180	58
125	400	245	210	185	22	8-Φ18	210	92
150	480	280	240	210	24	8-Φ23	233	130
200	500	335	295	265	26	12-Φ23	304	210
250	550	405	355	320	30	12-Φ25	348	294
300	650	460	410	375	30	12-Φ25	390	367
350	750	520	470	435	34	16-Φ25	430	410
400	850	580	525	485	36	16-Φ30	468	461
450	950	640	585	545	40	20-Φ30	523	570
500	1025	705	650	608	44	20-Φ34	525	850
H44H-25 H44W-25 H44W-25P H44W-25R H44W-25I
50	230	160	125	100	20	4-Φ18	160	22
65	290	180	145	120	22	8-Φ18	175	29
80	310	195	160	135	22	8-Φ18	185	38
100	350	230	190	160	24	8-Φ23	220	61
125	400	270	220	188	28	8-Φ25	248	96
150	480	300	250	218	30	8-Φ25	276	132
200	550	360	310	278	34	12-Φ25	350	213
250	650	425	370	332	36	12-Φ30	410	297
300	750	485	430	390	40	16-Φ30	430	372
350	850	550	490	448	44	16-Φ34	518	415
400	950	610	550	505	48	16-Φ34	560	480
450	1025	660	600	555	50	20-Φ34	582	610
500	1150	730	660	610	52	20-Φ41	618	920

公称通径DN	L	D	D1	D2	D6	b	f	f2	Z-Φd	H	WT(Kg)
H44H-40 H44W-40 H44W-40P H44W-40R H44W-40I 凹凸法兰
50	230	160	125	100	88	20	3	4	4-Φ18	169	22
65	290	180	145	120	110	22	3	4	8-Φ18	173	20
80	310	195	160	135	121	22	3	4	8-Φ18	185	38
100	350	230	190	160	150	24	3	4.5	8-Φ23	220	61
125	400	270	220	188	176	28	3	4.5	8-Φ25	248	96
150	480	300	250	218	204	30	3	4.5	8-Φ25	270	132
200	550	375	320	282	260	38	3	4.5	12-Φ30	342	213
250	650	445	385	345	313	42	3	4.5	12-Φ34	401	297
300	750	510	450	408	364	46	4	4.5	16-Φ34	423	372
350	850	570	510	465	422	52	4	5	16-Φ34	455	415
400	950	655	585	535	474	58	4	5	16-Φ41	510	480
H44H-64 H44W-64 H44W-64P H44W-64R H44W-64I 凹凸法兰
50	300	175	135	105	88	26	3	4	4-Φ23	177	27
65	340	200	160	130	110	28	3	4	8-Φ23	197	37
80	380	210	170	140	121	30	3	4	8-Φ23	212	57
100	430	250	200	168	150	32	3	4.5	8-Φ25	248	89
125	500	295	240	202	176	36	3	4.5	8-Φ30	296	135
150	550	340	280	240	204	38	3	4.5	8-Φ34	330	184
200	650	405	345	300	260	44	3	4.5	12-Φ34	385	266
250	775	470	400	352	313	48	3	4.5	12-Φ41	445	396
300	900	530	460	412	364	54	4	4.5	16-Φ41	474	643
350	1025	595	525	475	422	60	4	5	16-Φ41	514	815
400	1150	670	585	525	474	66	4	5	16-Φ48	616	1234

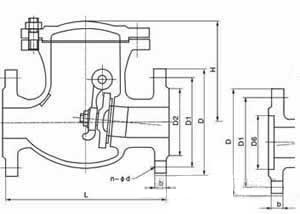

旋启式止回阀H44W结构图:

旋启式止回阀H44W结构图
