产品展示

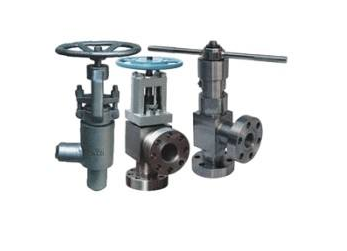

J44H~J47Y~J47H高压角式截止阀

更新时间：2024-11-05 09:33:17

产品名称	J44H~J47Y~J47H高压角式截止阀
规格型号	J44H~J47Y~J47H
连接方式	法兰
结构形式	角式
驱动方式	手动
公称通径	DN25-DN150
公称压力	16.0-35.0MPa
阀体材质	不锈钢,铸钢,锻钢
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

J44H~J47Y~J47H高压角式截止阀产品概述：

J44Y J44H J47Y J47H高压角式截止阀适用压力:1.6Mpa-32Mpa.

主要性能规范：

公称压力PN	1.6	2.5	MPa
壳体试验压力PT	2.4	3.75
高压密封试验压力	1.76	2.75
低压气密封试验	0.5 - 0.7
适用介质	水、油品、蒸汽
适用温度	≤425℃

主要外形尺寸：

型号	DN	L	D	D1	M	D2	Dn	Dn	b	Z-φd	L0	H	H1	重量(kg)
AJ44H-320 AL44H-320	3	60	70	42	M14×1.5	10	3	-	15	3-16	100	71	77	1.25
AJ44H-320 AL44H-320	6	60	70	42	M14×1.5	10	6	-	15	3-16	150	80	94	1.25
J44Y-160 L44Y-160	10	90	95	60	M24×2	10	10	10	20	3-18	200	260	275	5.7
J44Y-160 L44Y-160	15	105	95	60	M24×2	16	15	16	20	3-18	200	268	288	6.2
J44Y-320 L44Y-320	10	90	95	60	M24×2	10	10	10	20	3-18	200	260	275	5.7
J44Y-320 L44Y-320	15	105	105	68	M33×2	17	15	17	20	3-18	200	268	288	6.8

型号	DN	L	D	D1	M	D2	Dn	Dn	b	Z-φd	L0	H	H1	重量(kg)
J44Y-160 L44Y-160	25	120	105	68	M33×2	28	23	23	20	3-18	300	225	245	9.1
	32	135	115	80	M42×2	37	29	29	22	4-18	300	222	248	11
	40	165	165	115	M52×2	47	39	39	28	6-26	350	265	300	20
	50	190	165	115	M64×3	59	50	50	32	6-26	400	303	345	30
J44Y-320 L44Y-160	25	120	115	80	M42×2	35	23	23	22	4-18	300	225	245	10.8
	32	132	135	95	M48×2	41	29	29	25	4-22	300	222	248	13.5
	40	165	165	115	M64×3	58	39	42	32	6-26	350	265	300	23
	50	190	200	145	M80×3	70	50	53	40	6-29	400	303	345	39.2
GL44H-160 GL44Y-160	65	215	200	145	M80×3	73	60	65	40	6-29	710	430	490	81
	80	260	225	170	M100××3	93	75	80	50	6-33	810	520	600	138
	100	290	260	195	M125×4	115	95	99	60	6-36	850	595	685	223
GL44H-320 GL44Y-320	65	215	225	170	M100×3	90	60	68	50	6-33	710	430	490	93
	80	260	260	195	M125×4	112	75	85	60	6-36	810	520	600	158
	100	290	300	235	M155×4	130	95	103	75	8-39	850	595	285	228

J44H~J47Y~J47H高压角式截止阀结构图:

J44H~J47Y~J47H高压角式截止阀结构图
