产品展示
指挥器操作型自力式微压调节阀-请点击查看具体资料
产品名称
指挥器操作型自力式微压调节阀-请点击查看具体资料
产品型号
ZZYVP
连接方式
法兰
结构方式
自力式
驱动方式
自动
产品口径
DN15-DN1200
公称压力
PN1.6-6.4MPa
阀体材质
铸钢，不锈钢
联系电话
021-51061185
联系传真
021-51079320
邮件地址
shweierdun@163.com
联系我们
白先生;苏小姐
联系手机
18964118897 15862657172
腾讯 QQ
812998712，843667323，416865208
公司名称
上海威尔顿阀门有限公司
公司网址
服务承诺
质量三包：包修，包退，包换.
指挥器操作型自力式微压调节阀产品概述：
ZZYVP带指挥器操作型自力式压力调节阀(简称自力式压力调节阀)无需外加能源，利用被调介质自身能量为动力源，引入压力阀的指挥器以控制压力阀的阀芯位置，改变流经阀门的介质流量，使阀门后端压力(B型)或前端压力(K型)保持恒定。ZZYVP-16主要用在阀前压力较高(0.2-0.8MPa)而阀后力很低(0.5-100Kpa)，例如50mmH2O(水柱)的场合，ZZVP-16K用在泄氮装置上，可与供氮装置配套使用。
1、气体减压
如阀前0.2-0.8MPa(高于0.8MPa时阀前面应加减压阀)，阀后0.5-100KPa。
2、氮封装置
供氮和泄氮装置上
产品特点
1、压力设定在指挥器上实现，因而方便、快捷、省力省时且可在运行状态下连续设定。
2、控制精确度比ZZY型自力式高1倍左右，故适合在控制精确度高的场合使用。
3、对同一台阀而言，调节范围比ZZY型自力式广。
4、反应特别灵敏，极小的压力(如50mm水柱的压力)或极小的压力变化都可以感知出来。
5、减压比特别大，例如阀前0.8MPa，阀后50mmH2O，压差比达1600

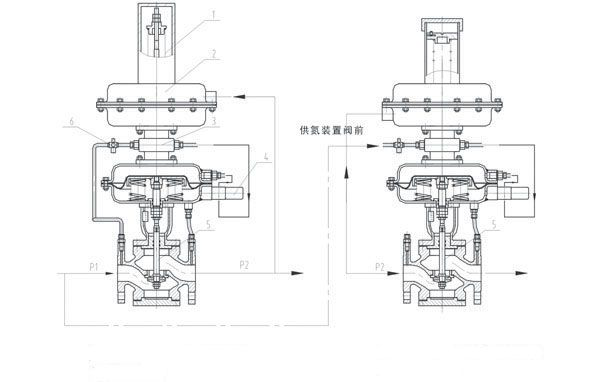

1、压力设定弹簧2、指挥器执行机构3、指挥阀4、针阀 5、主阀6、 空气过滤减压器
其中ZZYVP-16B阀可以用1台ZZYP自力式压力调节阀+1台ZZVP型自力式微压调节阀代替
主要零件材料
|
零件名称 |
材料 |
|
阀体 |
ZG230-450、ZG0Cr18Ni9、ZG0Cr18Ni12Mo2 |
|
阀芯 |
1Cr18Ni9、0Cr18Ni12Mo2(堆焊Stellite) PTFE |
|
阀座 |
1Cr18Ni9、0Cr18Ni12Mo2(堆焊Stellite) |
|
阀杆 |
1Cr18Ni9、0Cr18Ni12Mo2 |
|
膜片 |
丁腈橡胶夹增强涤纶织物、氟橡胶、聚四氟乙烯 |
|
膜盖 |
Q235、Q235涂PTFE |
|
O形圈 |
耐油橡胶、聚四氟乙烯 |
技术参数
主要技术参数和性能指标
外形尺寸重量
|
公称通径（DN） |
25 |
40 |
50 |
80 |
100 |
150 |
|
|
法兰端面距（L） |
PN16 |
160 |
200 |
230 |
310 |
350 |
480 |
|
A |
PN16 |
115 |
150 |
165 |
200 |
220 |
285 |
|
B |
PN16 |
85 |
110 |
125 |
160 |
180 |
240 |
|
H1 |
PN16 |
83 |
95 |
110 |
140 |
160 |
230 |
|
H2 |
PN16 |
325 |
|||||
|
H |
PN16 |
650 |
680 |
750 |
790 |
840 |
990 |
|
G |
PN16 |
16 |
18 |
20 |
20 |
22 |
24 |
|
S |
PN16 |
308 |
|||||
|
nф |
PN16 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-22 |
|
重量（kg） |
18 |
27 |
40 |
80 |
108 |
262 |
|
应用举例
1、代替ZZV型自力式微压阀
ZZV型自力式微压阀阀前一般要求介质压力≤0.1MPa，而ZZYVP带指挥器操作型自力式压力调节阀则不受此限制。

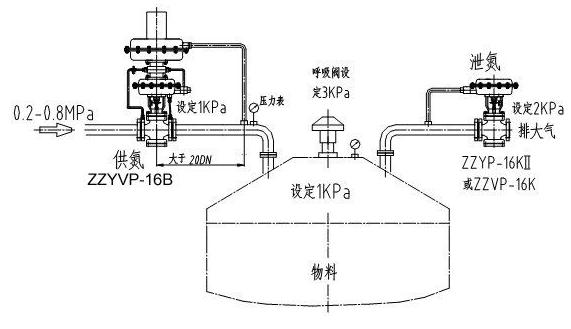

2、用于氮封装置
氮封装置的贮罐内成品油上端覆盖氮气，其压力一般在100mmH2O左右，通过氮封保护装置加以控制。出液阀开启放油时，贮罐内液位下降，此时，ZZYVP-16B供氮调节阀开度增大，向贮罐内补充氮气使压力增加到设定值为止。进液阀开启进油时，液位上升，气相部分容积减小，氮气压力上升，此时ZZYVP-16B供氮调节阀关闭，而ZZVP-16K泄氮调节阀在压力控制器作用下开启，排出氮气使压力降至设定值。为确保储罐安全，应在罐顶设置呼吸阀。
供氮压力调整：在ZZYVP-16B型压力调节阀选定一设定值如1KPa(100mm.W.C)，通过调整主弹簧1的预压缩(拉伸)量来达到；
泄氮压力调整：在ZZVP-16K泄放阀中的压力控制器部分，通过调整主弹簧预压缩量达到，一般为避免氮封装置启闭频繁，泄氮设定值应远离供氮压力设定值，如2Kpa(200mm.W.C)。
呼吸阀设定值调整：在上述两设定值调整好后，为避免呼吸阀启闭频繁，呼吸阀设定值应大于泄压设定值。两者设定期亦不能靠得太近。呼吸阀型号为：ZZFQ-10。ZZYVP-16B压力设定值为PC，ZZVP-16K压力设定值P1，PC与P1两值不能靠得太近，以免阀门工作太频繁，呼吸阀的排放压力P2的设定值应大于P1，P2与P1两值也不能靠得太近。三者关系PC< P1< P2。
ZZYVP带指挥器操作型自力式压力调节阀结构图纸：
