对夹式高压止回阀H72H

更新时间：2024-11-05 09:32:17

产品名称	对夹式高压止回阀H72H
规格型号	H72H
连接方式	对夹
结构形式	立式
驱动方式	手动
公称通径	DN15-DN200
公称压力	1.6mpa-32.0mpa
阀体材质	铸钢，锻钢，不锈钢
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

对夹式高压止回阀H72H产品概述:

高压止回阀“ C ”型，系供安装在溶液、液氨、 25% 氨水、氮氨混合气的管道上用的。“ R ”型系供安装在尿素装置管道上，输送尿素及甲胺液用的。

主要零部件材料：

零件名称	材料名称用标准牌号	材料名称用标准牌号
阀体	合金钢 GB3077-88 40Cr	尿素级不锈钢 GB1220-92 00Cr17Ni14Mo2
阀座、阀瓣	不锈钢 GB1220-92 2Cr13	尿素级不锈钢 GB1220-92 00Cr17Ni14Mo2
透镜垫	优质碳钢 GB699-88 20	尿素级不锈钢 GB1220-92 00Cr17Ni14Mo2
法兰	优质碳钢 GB699-88 35	优质碳素钢 GB699-88 35
双头螺栓	优质碳钢 GB699-88 40	优质碳钢 GB699-88 40
螺母	优质碳钢 GB699-88 25	优质碳钢 GB699-88 25
弹簧	弹簧钢 GB1222-84 65Mn	尿素级不锈钢 GB1220-92 00CR17Ni10Mo2
O 型密封圈	四氟乙烯日华尔卡 7010	四氟乙烯日华尔卡 7010

高压止回阀性能规范：

型号	公称压力　（ MPa ）	试验压（ MPa ）		工作压力（ MPa ）	工作	工作介质
型号	公称压力　（ MPa ）	强度	密封	工作压力（ MPa ）	工作	工作介质
H72Y- 160C 　　　 320C	16 32	24 48		17.6 35.2	≤ -30-260	C ：氮、氢、氨
H72Y- 220R 　　　 320R	22 32	33 48		24.2 35.2	≤ -200-260	R ：尿素及甲胺液

主要外形尺寸：

H72Y-160C H72W-220R
公称通径	D	D1	D	M	L	L1	重量（ kg ）
15	95	42	12	M24*2	60	158	4.1
25	105	50	15	M33*2	65	163	6.9
32	115	62	25	M42*2	80	180	8.0
40	165	88	32	M52*2	90	230	15.0
50	165	88	39	M64*3	115	265	27.0
65	200	116	53	M80*3	140	315	49.0
80	225	138	60	M100*3	160	360	88.0
100	260	160	76	M120*4	180	420	91.0
125	300	195	90	M155*4	200	460	115.0
150	330	212	120	M175*4	220	500	145.0
200	425	265	176	M240*6	240	570	160.0

H72Y-220C H72W-320R
公称通径	D	D1	D	M	L	L1	重量（ kg ）
10	95	42	10	M24*2	60	155	3.4
15	105	50	12	M33*2	65	158	4.5
25	115	62	23	M42*2	80	180	7.3
32	135	70	29	M48*2	90	200	8.7

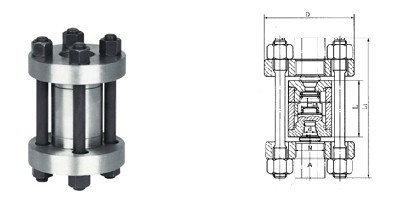

对夹式高压止回阀H72H结构图:

本页URL，复制给好友：

订货流程：
1、客户采购清单传真至021-51079320或来电咨询021-51061185或发邮箱shweierdun@163.com
2、收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）.
3、具体商定：交货期、特殊要求等事宜.

订货须知：
1、客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、本厂可根据客户特定要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
