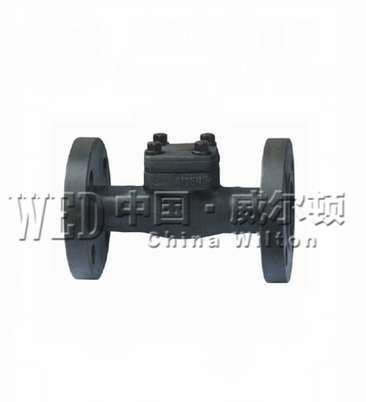

锻钢法兰止回阀H41H

更新时间：2024-11-05 09:32:13

产品名称	锻钢法兰止回阀H41H
规格型号	H41H
连接方式	法兰
结构形式	升降式
驱动方式	手动
公称通径	DN15-DN50
公称压力	150LB-2500LB
阀体材质	铸钢，锻钢，不锈钢
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

H41H法兰锻钢止回阀产品概述:
锻钢止回阀有三种阀盖设计形式.*种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片（316夹柔性石墨制造）密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封。
H41H法兰锻钢止回阀分类名称：
止回阀存在三种不同的设计结构,它们是升降式止回阀,球式止回阀和旋启式止回阀.
H41H法兰锻钢止回阀结构特点：
1.全径或缩径
2.升降式止回阀
3.球式止回阀
4.旋启式止回阀
5.按需求内置弹簧
6.螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连7.接内压自紧式阀盖
8.整体式上密封座
9.承插端符合ASME B16.11
10.螺纹连接端（NPT）符合ANSI/ASME B1.20.1
11.阀瓣可变换为节流型、针型、球型
H41H法兰锻钢止回阀标准材质明细表：

序号	Part Name	CS to ASTM	AS to ASTM	SS to ASTM
序号	Part Name	Type A105	Type F22	Type F304（L）	Type F316（L）
1	阀体	A105	A182 F22	A182 F304（L）	A182 F316（L）
2	阀盖	A105	A182 F22	A182 F304（L）	A182 F316（L）
3	阀瓣	A276 420	A276 304	A276 304（L）	A276 316（L）
4	铭牌	SS
5	垫片	316夹柔性石墨		316夹PTFE
6	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
适用介质		水、蒸汽、油品等		水、蒸汽、油品等	硝酸、醋酸等
适用温度		-29℃～425℃		-29℃～550℃	-29℃～180℃

备注：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。CS=碳钢；AS=合金钢；SS=不锈钢
H41H法兰锻钢止回阀连接尺寸：

NPS			1/2"	3/4"	1"	11/4"	11/2"	2"
L（RF） L1（BW）	150Lb		108	117	127	140	165	203
	300Lb		152	178	203	216	229	267
	600Lb		165	190	216	229	241	292
H	150Lb～300Lb		61	61	79	95	103	118
H	600Lb		61	79	95	103	118	135
重量	150Lb	RF	2.56	3.37	4.37	8.17	8.94	12.64
	150Lb	BW	1.70	190	2.10	5.12	5.50	1.89
	300Lb	RF	2.73	3.65	4.74	8.77	9.60	13.70
	300Lb	BW	1.90	2.10	3.00	5.12	6.60	7.85
	600Lb	RF	3.00	4.00	5.83	9.47	10.10	15.6
	600Lb	BW	2.00	3.12	4.25	7.25	8.56	13.60

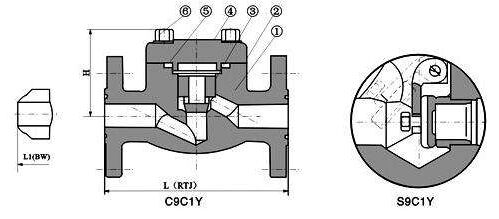

锻钢法兰止回阀H41H结构图:

锻钢法兰止回阀H41H结构图
