J41F46衬氟法兰截止阀

更新时间：2024-11-05 09:25:25

产品名称	J41F46衬氟法兰截止阀
规格型号	J41F46
连接方式	法兰
结构形式	直通式
驱动方式	手动
公称通径	DN15-DN300
公称压力	PN1.0-PN2.5
阀体材质	PTFE(F4)、FEP(F46)、
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

J41F46衬氟法兰截止阀产品概述:

J41F46法兰衬氟截止阀外壳体采用熔模精密铸造，强度高、外观光洁，与液体接触内腔、阀体、阀盖、阀瓣等（即化学介质过流部件）部件均选用优良的耐腐蚀材料（氟塑料）作为衬里或包覆材料，采用模压衬里成型工艺技术使阀门既有金属的强度有又耐腐蚀的特性。其阀座采用整体式聚合物作密封材料，在较宽的温度和压力范围内具有优良的密封性能；启闭件(阀瓣)由阀杆带动并沿阀座中心轴线作升降运动的阀门，在管路上主要用来接通或截断管路中的介质，但不能做节流用。

法兰衬氟截止阀主要用途：

J41F46法兰衬氟截止阀是采用整体包胶技术生产的一种防腐阀门，内件全部采用防腐材料整体包衬，防腐性能极好，适用于各种强腐蚀工况，操作简单，使用寿命长。广泛适用于石油、化工、染化、农药、制酸制碱等行业，是目前防腐阀门设备较理想的选择之一。

法兰衬氟截止阀使用范围：

通经范围：DN15～DN300

压力范围：1.0MPa～1.6MPa

温度范围：-10℃～120℃

介质范围：各种浓度的强碱、硫酸、盐酸等腐蚀性气体、液体。

法兰衬氟截止阀概况：

1、截止阀是指关闭（阀瓣）由阀杆带动并沿阀座中心轴线做升降运动的阀门，在管路上主要用来接通或截断管路中的介质，但不能做节流用。
2、设计规范
遵循GB 12233、GB 12235、ANSI B16.34标准。
3、驱动方式
手动、齿轮传动、气动（常开或常闭）、电动。
法兰连接截止阀
设计与制造符合中国国家标准
基本结构形式：直通式
直流式公称压力PN1.0~2.5（MPa）
公称通径DN15~350（mm）
基本型号（全衬里）

手动	J41J　J41FS	齿轮传动	J441J　J441FS
手动	J45J　J45FS	齿轮传动	J541J　J541FS
气动	J6B41J　J6B41FS	电动	J941J　J94FS

遵循规范	STANDARD
设计于制造	GB 12233/GB　12235
结构长度	GB 12221（长-短系列）
法兰尺寸	JB 78/JB 79（GB，HG，SH）
压力试验	GB/T　13927
标志	GB　12220
供货	GB/T　12252

法兰衬氟截止阀主要零部件材料表：

序号	零件名称	灰铸铁	铸钢	不锈钢		超低碳不锈钢
序号	零件名称	Z	C	P	R	PL	RL
1	阀体、阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	阀瓣、阀杆	35	1Cr13	1Cr18NI9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	活节螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2
4	衬里层/阀座	衬硬橡胶（NR）FEP（F46）　PCTFE（F3）PFA（可溶性聚四氟乙烯）
5	填料	PTFE（F4）　PTFE（F4）
6	填料压盖	WCB	WCB	CF8	CF8M	CF3	CF3M
7	阀杆螺母	ZCuAl10Fe3　ZCuAl10Fe3
8	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr17Ni9Ti	1Cr17Ni9Ti
9	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
10	手轮	HT200	HT200	WCC	WCC	WCC	WCC

法兰衬氟截止阀主要外形和连接尺寸：

公称通径		标准值							参考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	W	D0	H	WT(Kg)
DN (mm)	NPS (inch)	PN 1.0MPa
15	1/2	130	95	65	45	2	14	4-φ14	100	235	260	6.5
20	3/4	150	105	75	55	2	16	4-φ14	100	240	265	7
25	1	160	115	85	65	2	16	4-φ14	120	245	270	7.87
32	11/4	180	135	100	78	2	18	4-φ18	140	255	285	11
40	11/2	200	145	110	85	3	18	4-φ18	140	285	315	13
50	2	230	160	125	100	3	20	4-φ18	160	295	330	15
65	21/2	290	180	145	120	3	20	4-φ18	180	350	395	23
80	3	310	195	160	135	3	22	4-φ18	240	395	445	38
100	4	350	215	180	155	3	22	8-φ18	240	450	490	42
125	5	400	245	210	185	3	24	8-φ18	280	525	555	55
150	6	480	280	240	210	3	24	8-φ23	320	605	645	77
200	8	495	335	295	265	3	26	8-φ23	360	645	765	135
250	10	622	390	350	320	3	28	12-φ23	400	685	805	220
300	12	698	440	400	368	4	28	12-φ23	400	710	814	277
350	14	787	500	460	428	4	30	16-φ23	450	750	855	320
PN 1.6MPa
15	1/2	130	95	65	45	2	14	4-φ14	100	240	265	7
20	3/4	150	105	75	55	2	16	4-φ14	100	245	270	7.6
25	1	160	115	85	65	2	16	4-φ14	120	250	270	8.2
32	11/4	180	135	100	78	2	18	4-φ18	140	260	290	12
40	11/2	200	145	110	85	3	18	4-φ18	140	285	320	14
50	2	230	160	125	100	3	20	4-φ18	160	300	335	18
65	21/2	290	180	145	120	3	20	4-φ18	180	355	400	26
80	3	310	195	160	135	3	22	8-φ18	240	400	450	40
100	4	350	215	180	155	3	24	8-φ18	240	455	495	50
125	5	400	245	210	185	3	26	8-φ18	280	530	560	65
150	6	480	280	240	210	3	28	8-φ23	320	610	650	85
200	8	495	335	295	265	3	30	12-φ23	360	650	770	150
250	10	622	405	355	320	3	32	12-φ25	400	690	810	245
300	12	698	460	410	375	4	34	12-φ25	400	730	845	295

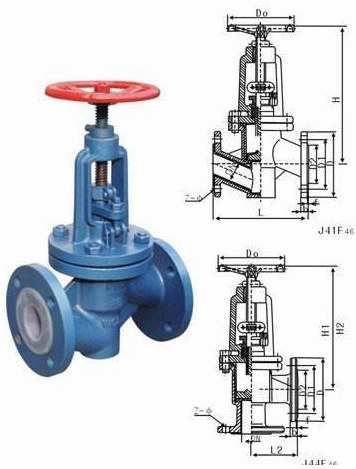

J41F46衬氟法兰截止阀结构图:

J41F46衬氟法兰截止阀结构图

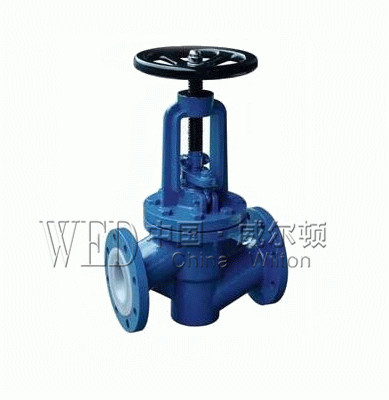

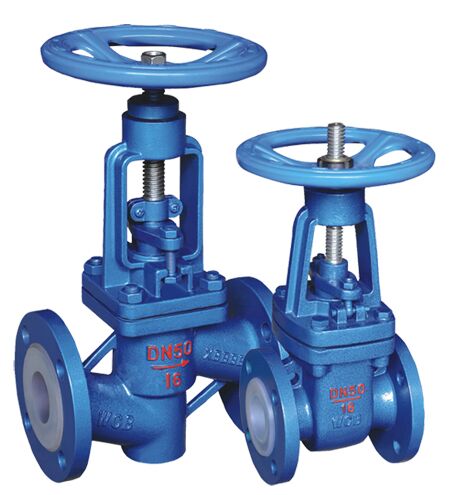

J41F46衬氟法兰截止阀实物图:

J41F46衬氟法兰截止阀实物图
