二通保温旋塞阀BX43W

更新时间：2024-11-05 09:24:15

产品名称	二通保温旋塞阀BX43W
规格型号	BX43W
连接方式	法兰
结构形式	二通式
驱动方式	手动
公称通径	DN20-DN300
公称压力	1.0-1.6MPA
阀体材质	铸钢，不锈钢，黄铜
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

上海威尔顿阀门主要生产二通保温旋塞阀的启闭件是一个有孔的圆柱体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。钢制旋塞阀主要供开启和关闭管道和设备介质之用。

二通保温旋塞阀应用范围：

二通保温旋塞阀主要应用于化工、石油、制药、冶金等行业的系统管路中，主要作用是输送在常温状态下会凝固、易结晶的介质。

保温旋塞阀性能规范

型号	公称压力 PN（MPa）	试验压力PS（MPa）		工作压力 P（MPa）	适用介质	工作温度（℃）
型号	公称压力 PN（MPa）	壳体	密封	工作压力 P（MPa）	适用介质	工作温度（℃）
BX43W-1.0P	1.0	1.5	1.1	1.0	硝酸类等	≤250
BX43W-1.0C	1.0	1.5	1.1	1.0	非腐蚀、弱腐蚀	≤200

二通保温旋塞阀结构特点：

1、保温旋塞阀适用于经常操作，启闭迅速、轻便。
2、二通保温旋塞阀流体阻力小。
3、保温旋塞阀结构简单，相对体积小，重量轻，便于维修。
4、二通保温旋塞阀密封性能好。
5、旋塞阀不受安装方向的限制，介质的流向可任意。
6、二通保温旋塞阀无振动，噪声小。

二通保温旋塞阀标准规范：

设计制造标准：GB/T 22130-2008
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

二通保温旋塞阀零件材料与工况：

零件名称	阀体、塞子	填料
XB43W-1.0P XB43W-1.0R	不锈钢	石墨盘根+304
XB43W-1.0C	铸钢	石墨盘根+304

二通保温旋塞阀主要尺寸及重量：

口径（DN）	L		D	D1	D2	z-φd
20	90	150	105	75	55	4?14
25	110	160	115	85	65	4?14
32	115	190	135	100	78	4?18
40	150	200	145	110	85	4?18
50	170	220	160	125	100	4?18
65	220	280	180	145	120	4?18
80	250	300	195	160	135	4?18
100	300	340	215	180	155	8?18
125	350		245	210	185	8?18
150	400		280	240	210	8?23
200	450		335	295	265	8?23
250	530		390	350	320	8?23
300	580		440	400	368	8?23

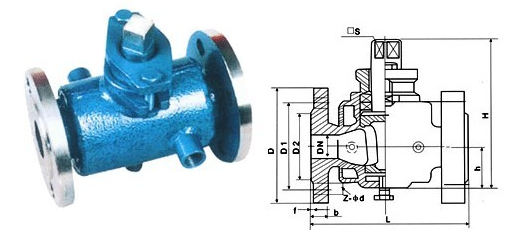

二通保温旋塞阀BX43W结构图纸：

二通保温旋塞阀BX43W结构图纸
