球阀式排污阀Q41M
更新时间:2023-01-10 17:16:47
产品名称: 球阀式排污阀Q41M
产品型号: Q41M-25
连接方式: 法兰
结构方式: 直通式
驱动方式: 手动
产品口径: DN20-DN150
公称压力: 2.5mpa
阀体材质: HT200
联系电话: 021-51061185
联系传真: 021-51079320
邮件地址: shweierdun@163.com
联系我们: 白先生;苏小姐
联系手机: 18964118897 15862657172
腾讯  QQ: 812998712,843667323,416865208
公司名称: 上海威尔顿阀门有限公司
公司网址: http://www.0755fm.com
服务承诺: 质量三包:包修,包退,包换.
产品说明
上海威尔顿阀门有限公司主要生产(球阀式排污阀Q41M)也是国内(排污阀)生产商之一。公司经营范围:阀门,管件,流体设备的生产,加工,销售,管道配件,建筑材料,五金交电,自控设备的销售,从事货物及技术的进出口业务!欢迎新老客户来电,来函,我们将竭诚为您提供满意的服务!

球阀式排污阀Q41M产品概述:

Q41M球阀式排污阀采用新型密封材料为阀座,经同类产品聚氟乙烯的球阀,使用寿命提高了3-5倍。具有性能稳定,密封可靠,磨擦力小,开关轻便,耐高温,耐磨,耐腐蚀,使用寿命长等优点,高球阀与截止阀,旋塞阀,排污阀,结构长度相符,扩大了球阀使用范围。Q41M球阀式排污阀广泛用于石油,化工,橡胶,造纸,制药等行业。Q41M球阀式排污阀可替代截止阀,柱塞阀,快速排污阀。Q41M球阀式排污阀适用介质:水,蒸汽,导油等酸类,使用温度:小于等于350度。

球阀式排污阀Q41M性能规范:

型号

公称压力
(Mpa)

试验压力(Mpa)

工作温度
(℃)

适用介质

强度(水)

密封(水)

气密封

QP41M -1.6

1.6

2.4

1.8

0.6

≤250

蒸气、气
水、油品、煤气、天
然气、氨碱、醋酸铜、氨液

QP41M -2.5

2.5

4.0

4.42.8

≤300

球阀式排污阀Q41M主要零件材质:

零件名称

材料

Q 41M -1.6



Q 41M -2.5

阀体

HT200

QT450-10

柱塞

不锈钢

阀杆

密封圈

碳石墨

扳手

QT450-10

球阀式排污阀Q41M连接尺寸

DN

L

D

D1

D2

b

Z-φd

H

D0

25

180

115

85

65

16

4-14

120

160

32

200

135

100

78

18

4-18

145

40

230

145

110

85

155

250

50

250

160

125

100

20

175

300

65

265

180

145

120

195

80

280

195

160

135

22

8-18

225

320

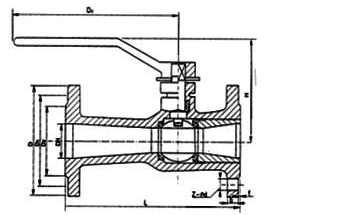

球阀式排污阀Q41M结构图尺寸

球阀式排污阀Q41M结构图尺寸







订货流程:
1、客户采购清单传真至021-51079320或来电咨询021-51061185或发邮箱shweierdun@163.com
2、收到客户采购清单,为客户提供阀门型号选型与报价(价格清单).
3、具体商定:交货期、特殊要求等事宜.

订货须知:
1、 客户如对产品有特殊要求,须在订货合同中提供以下说明:
a.结构长度;
b.连接形式;
c.公称直径;
d.产品使用介质及温度、压力范围;
e.试验、检验标准及其他要求。
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30%货款,供方即备料生产。
