『对夹式止回阀H74W』

更新时间：2024-11-05 09:24:42

产品名称	『对夹式止回阀H74W』
规格型号	H74W
连接方式	对夹
结构形式	圆片式
驱动方式	手动
公称通径	DN50-DN600
公称压力	1.0-4.0
阀体材质	WCB.304.316.A105
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

对夹式止回阀H74W产品概述：

H74H、H74W对夹圆片式止回阀是一种超薄止回阀，它具有结构简单，外形美观、重量轻、安装方便等优点。主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所较为适用。

主要技术参数与适用范围：

型号	公称通径	试验压力
型号	公称通径	壳体	密封
H74H（W）-10	1.0	1.5	1.1
H74H（W）-16	1.6	2.4	1.76
H74H（W）-25	2.5	3.75	2.75
H74H（W）-40	4.0	6.0	4.4

适用温度及介质范围：

适用温度		适用介质
硬密封	软密封	油、水、酸碘等液体
≤400℃	≤120℃较高≤250℃	油、水、酸碘等液体

主要零件材料：

零件名称	阀体、阀瓣	密封圈
材料	碳钢、不锈钢、铜	丁腈橡胶、三元丙橡胶、聚四氟乙烯、不锈钢

主要外形尺寸：

公称通径	D	L		D
公称通径	D	I型	II型	PN1.0	PN1.6	PN2.5	PN4.0
50	25	15	22	109	109	109	109
65	38	15	22	129	129	129	129
80	46	15	22	144	144	144	144
100	72	15	24	164	164	170	170
125	95	16	26	194	194	186	186
150	114	19	29	221	221	226	226
200	140	29	43	275	275	283	293
250	188	29	43	330	331	343	355
300	216	38	50	380	386	403	420
350	263	41	52	440	446	460	477
400	305	51	62	491	498	517	549
450	356	51	62	541	558	567	574
500	406	65	80	596	620	627	613
600	482	70	90	698	737	734	750

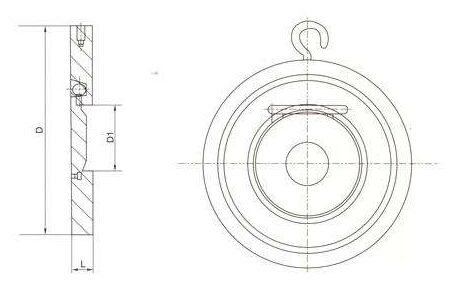

对夹式止回阀H74W结构图:

对夹式止回阀H74W结构图
