JM742X池底排污阀

更新时间:2024-05-29 10:10:44
产品名称 JM742X池底排污阀
规格型号 JM742X
连接方式 法兰
结构形式 截止型角式
驱动方式 手动
公称通径 DN40,DN50
公称压力 1.6-6.4MPA
阀体材质 铸铁、球墨铸铁
联系方式 021-51061185 18964118897 白经理
官网 http://www.0755fm.com
生产厂家 上海威尔顿阀门有限公司
JM742X池底排污阀产品概述:

JM742X隔膜式池底排泥阀是由主阀、二位四同换向阀以及阀瓣等零件组成。当二位四通换向阀处于一态位,主阀中腔进水,上腔通往大气,膜片在水的压力下带动阀瓣上升,主阀开启,池底的泥沙等污物开始排放;当二位四通处于二态位,主阀中腔水排向水池,上腔进水,关闭主阀,停止泥沙的排放。此阀安装在各类沉淀池的底部壁外,用以排除池底的泥沙污物。其由换向阀控制启闭动作,反应迅速,关闭准确。

隔膜式池底排泥阀工作原理及性能:

隔膜式池底排泥阀有阀体,上下隔膜腔、膜片、阀杆组成。上下隔膜腔作为液体工具,液体作为动力,膜片、阀杆作为开关。开启只需一分钟打开阀板。此阀必须利用手动换方阀或电磁阀可远距离控制排泥阀开关。隔膜式池底排泥阀密封性强、开关性能好,检修方便,使用寿命可达五年以上。

JM742X池底排污阀技术参数:

 工作压力

 1.0Mpa

 介质

 水

 使用温度

 常温

 隔膜室工作压力

 0.3-1.0

 隔膜室工作液

 气、清水

JM742X池底排污阀主要部件材料:

 阀体

 HT200

 隔膜上腔

 HT200

 隔膜下腔

 HT200

 阀板

 HT200

 阀杆

 不锈钢

 拼帽

 A3钢

 隔膜片

 耐磨丁晴橡胶和尼龙

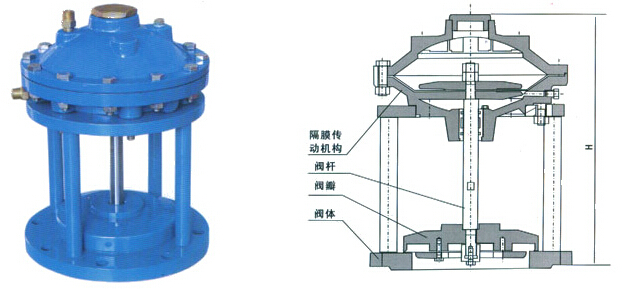

JM742X池底排污阀结构图:

隔膜式池底排泥阀结构图



JM742X池底排污阀主要外形尺寸

DN

40

50

65

80

100

125

150

200

250

300

350

107

115

125

135

146

165

180

215

255

285

325

235

234

258

280

307

358

400

490

576

663

750
