HG5-89-2手动下展式放料阀

更新时间：2024-11-05 09:25:28

产品名称	HG5-89-2手动下展式放料阀
规格型号	HG5-89-2
连接方式	法兰
结构形式	直通式
驱动方式	手动
公称通径	DN25-DN200
公称压力	1.6-2.5MPA
阀体材质	铸钢，不锈钢，铸铁,304.316
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

HG5-89-2手动下展式放料阀产品概述：
放料阀主要用于反应器，储罐和其它容器的底部排料，借助于阀门底部法兰焊接于储罐和其它容器的底部，因此消除工艺介质通常在容器出口的残留现象。放料阀根据实际情况的需要，放底结构设计为平底型，阀体为V型，并提供提升和下降两种工作方式阀瓣。阀体内腔装有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间，可以保护阀体不被介质冲刷、腐蚀,并对密封圈进行特种处理，使表面硬度达到HRC56~62，具有高耐磨、耐腐蚀的功能。阀瓣密封根据需要是封面均堆焊有硬质合金，密封副采用线密封，保证密封的可靠性，并可防止结疤。同时，采取短行程阀瓣的设计。在化工、石油、冶金、制药、农药、染料、食品加工等行业广泛使用。各种操作方式，例如手动，气动（弹簧复位式，双作用式、带手轮和不带手轮），电动，液动，齿轮等。
下展式放料阀HG5-89-2手动下展式放料阀

零件名称	ZG1Cr18Ni9Ti系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12MO 2 Ti系列	ZG00Cr17Ni14MO 2系列	WCB系列
阀体/阀盖	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
阀杆	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
阀瓣	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
垫片	304+PTFE	304L+PTFE	316+PTFE	316L+PTFE	石墨+304
螺柱	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

HG5-89-2手动下展式放料阀结构尺寸：

DN	上法兰		上法兰	下法兰	密封座
DN	D1	D2	D3	D4	D5	D6
25	115	85	135	100	70	40
32	135	100	145	110	75	55
40	145	110	160	125	100	65
50	165	125	180	145	85	70
65	180	145	195	160	135	90
80	195	160	215	180	155	130
100	215	180	245	210	195	135
125	245	210	280	245	180	145
150	280	240	335	295	210	185
200	335	295	405	355	/	/

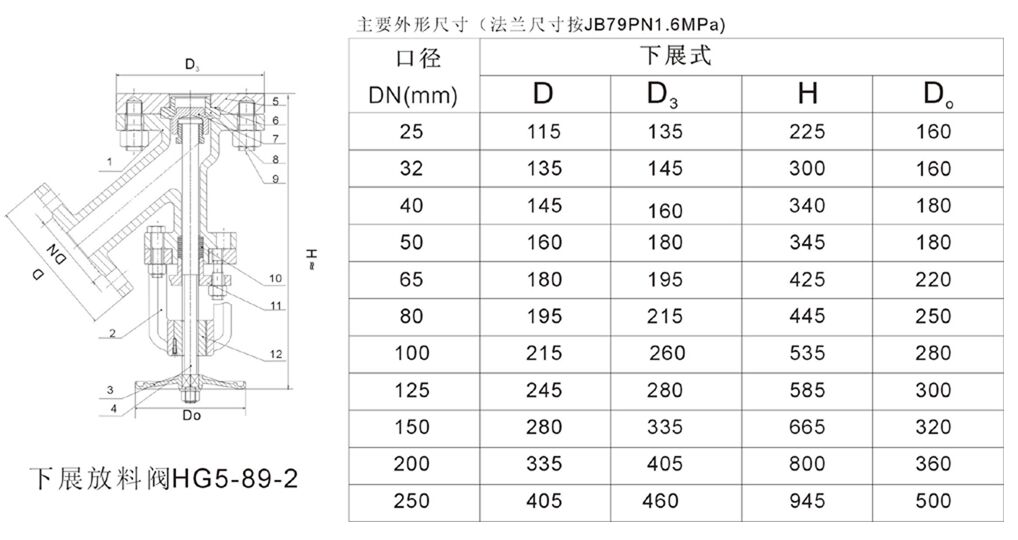

HG5-89-2手动下展式放料阀结构图:

HG5-89-2手动下展式放料阀结构图
