产品展示
高温高压电站闸阀Z960Y
产品名称
高温高压电站闸阀Z960Y
产品型号
Z960Y
连接方式
法兰式
结构方式
弹性闸板
驱动方式
电动
产品口径
DN50-DN1200
公称压力
PN16-PN320
阀体材质
铸钢，不锈钢
联系电话
021-51061185
联系传真
021-51079320
邮件地址
shweierdun@163.com
联系我们
白先生;苏小姐
联系手机
18964118897 15862657172
腾讯 QQ
812998712，843667323，416865208
公司名称
上海威尔顿阀门有限公司
公司网址
服务承诺
质量三包：包修，包退，包换.
高温高压电站闸阀Z960Y产品概述:
Z960Y高温高压电站闸阀适用于公称压力PN16.0-32.0MPa，工作温度≤540℃(其中P57170V工作温度为570℃)的石油，化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸汽、酸性介质等。操作方式有：手动、齿轮传动、电动等。
产品结构特点：
1、设计制造按JB/T3595等标准，可与国产设备配套使用。
2、阀门中腔采用压力自紧式密封结构、密封性能好，支管两端为焊接结构。
3、闸板与阀座密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好。
4、阀杆经调质和表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
5、启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。
Z960Y高温高压电站闸阀产品引用标准
制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-93的规定；
结构长度按E101的规定或按用户提供尺寸
焊接坡口接电力工业管理标准78DG的规定或按用户提供尺寸。
主要零件材料
|
零件名称 |
材料牌号 |
||
|
阀体 |
WCB |
WC6 |
WC9 |
|
阀板 |
WCB |
WC6 |
WC9 |
|
阀盖 |
25 |
12Cr1Mo1VA |
|
|
阀杆 |
1Cr17Ni2 |
20Cr1Mo1VA |
|
|
阀座 |
25 |
12Cr1Mo1VA |
|
|
密封环 |
S软钢(增强柔性石墨) |
S软钢 |
F软钢 |
|
填料 |
增强柔性石墨 |
||
|
支架Yoke |
WCB |
WCB或WC6 |
|
|
阀杆螺母 |
45(ZCuZn25A16Fe3Mn3) |
||
|
四开环 |
1Cr13 |
20Cr1MoVA |
|
Z960Y高温高压电站闸阀 性能规范
|
产品型号 |
试验压力(MPa) |
工作压力(MPa) |
工作温度(℃) |
适用介质 |
||
|
强度试验 |
密封试验/上密封实验 |
|||||
|
Z960Y-250 |
25 |
37.5 |
27.5 |
- |
≤425 |
水、蒸汽 |
|
Z960Y-320 |
32 |
48.0 |
36.0 |
- |
≤425 |
|
|
Z960Y-P54100 |
- |
30.0 |
22.0 |
P5410 |
≤540 |
蒸汽 |
|
Z960Y-P54170 |
- |
48.0 |
36.0 |
P5417 |
≤540 |
|
Z960Y高温高压电站闸阀 主要外形尺寸
|
公称通径DN |
主要外形尺寸和连接尺寸(mm) |
电动装置 |
重量(kg) |
||||
|
d |
L |
H |
L1 |
L2 |
|||
|
Z960Y-250 |
|||||||
|
100 |
84 |
406 |
1164 |
437 |
277 |
DZW45 |
234 |
|
125 |
100 |
483 |
1402 |
437 |
277 |
DZW60 |
343 |
|
175 |
158 |
711 |
1650 |
554 |
309 |
DZW180 |
638 |
|
225 |
200 |
864 |
1650 |
554 |
309 |
DZW180 |
654 |
|
300 |
280 |
1067 |
2106 |
764 |
398 |
DZW350 |
1973 |
|
Z960Y-320 |
|||||||
|
100 |
96 |
533 |
1236 |
437 |
277 |
DZW60 |
291 |
|
125 |
118 |
610 |
1302 |
437 |
277 |
DZW60 |
315 |
|
150 |
148 |
762 |
1403 |
526 |
283 |
DZW90 |
672 |
|
175 |
148 |
762 |
1650 |
554 |
309 |
DZW180 |
684 |
|
225 |
222 |
1041 |
1650 |
554 |
309 |
DZW180 |
696 |
|
Z960Y-P54100V |
|||||||
|
175 |
148 |
762 |
1650 |
554 |
309 |
DZW180 |
683 |
|
225 |
222 |
1041 |
1650 |
554 |
309 |
DZW180 |
704 |
|
250 |
222 |
1041 |
1795 |
554 |
309 |
DZW180 |
1214 |
|
300 |
294 |
1245 |
2080 |
554 |
309 |
DZW250 |
2125 |
|
Z960Y-P54170V |
|||||||
|
125 |
98 |
630 |
1230 |
437 |
277 |
DZW60 |
312 |
|
225 |
186 |
1060 |
1680 |
554 |
309 |
DZW180 |
1401 |
|
300 |
278 |
1397 |
2265 |
764 |
|
DZW500 |
2834 |
|
325 |
310 |
1448 |
2265 |
690 |
398 |
DZW500 |
2632 |
|
350 |
338 |
1550 |
2536 |
715 |
|
DZWC-4 |
5591 |

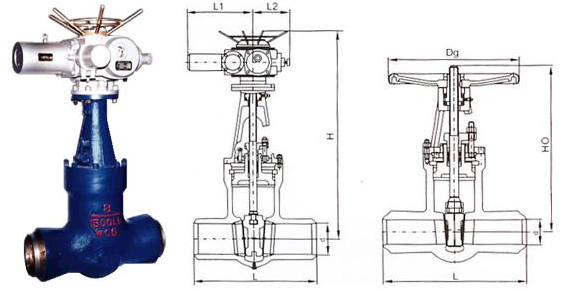

高温高压电站闸阀Z960Y结构图:
