GJ941X电动管夹阀

更新时间：2024-11-05 09:31:26

产品名称	GJ941X电动管夹阀
规格型号	GJ941X
连接方式	法兰
结构形式	直通式
驱动方式	手动
公称通径	DN25-DN300
公称压力	1.6MPa
阀体材质	不锈钢、铸钢、碳钢
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

GJ941X电动管夹阀产品概述：

电动管夹阀是由电动执行器及左右阀体，橡胶管套、大小阀杆、上下闸板、导柱等零件组成。工作原理：当顺转手轮时，使大小阀杆同时带动上下闸板，压缩管套，进行关闭，反转即行开启，这样，闸板在导柱之间上下往复完成阀门开闭工作。另外，因橡胶管套承力，因此在开关时，操作人员旋转手轮时只要感到适量抵触，均己达到开闭点，切勿尽力或多人辅助，禁用其他工具开闭。GJ941X电动管夹阀适用化工，石油、发电、碱厂、选矿、水泥、选煤、非金属等行业，可控制管路浓度砂粒状流量与截止.

结构特点：
由左右铝合金阀体，橡胶管套、大小阀杆、上下闸板、导柱等零件组成。耐磨、防腐、抗冻、密封性能好，只须更换胶套即完好，阀体可较长时间使用。驱动方式有手动、气动、电动等多种方式，也可按客户需求定制非标产品。

工作原理：
通电后，电动执行器带动阀杆工作，使大小阀杆同时带动上下闸板，压缩管套，进行关闭，反转即行开启，这样，闸板在导柱之间上下往复完成阀门开闭工作。另外，因橡胶管套承力，因此在开关时，操作人员旋转手轮时只要感到适量抵触，均己达到开闭点，切勿尽力或多人辅助，禁用其他工具开闭。

零件材料：

阀体	橡胶套管	大小阀杆	压杆、手轮、拉杆	托架
铸铁,铝合金,铸钢,不锈钢	橡胶	铸铜、碳钢	铸铁	球磨铸铁

技术参数：

公称通径	适用温度	公称压力	适用介质
DN25―150	小于85℃	1.0Mpa	矿浆、磨料、干湿性粉尘类
DN200~500	小于85℃	0.6Mpa	矿浆、磨料、干湿性粉尘类

主要外型连接尺寸：

公称	公称	工作	L	L1	L0	D	D1	Z-Φ	H	电动装置
通径	压力	压力								型号	A	B	D0	kw
（DN）	（MPa）	（MPa）								型号	A	B	D0	kw
25	0.6	0.6	160	124	31	115	85	4-14		ZA5-14	443	133		0.12
32			165	145	40	*140	100	4-18
40			190	157	50	*150	110	4-18
50			210	160	60	160	125	4-18		ZA10-18	552	425		0.25
65			250	199	74	180	145	4-18		ZA15-15	552	425	305	0.37
80			300	222	88	195	160	4-18		ZA30-18	552	425	305	0.75
100			350	250	106	215	180	8-18		ZA30-18	552	425	305	0.75
125			430	318	134	245	210	8-18					305
150			500	350	158	280	240	8-23	1000
200	0.4	0.4	650	446	206	335	295	8-23	1174	ZA14-18	766	390	305	1.1
250			800	516	256	*395	350	12-23
300			950	562	304	*445	400	12-23
采用标准设计与制造：Q/JBGN02结构长度：Q/JBGN02法兰连接尺寸：JB78（PN1.0MPa

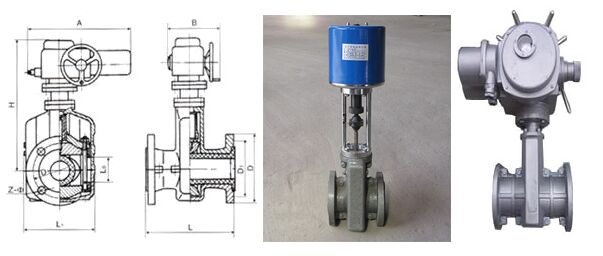

GJ941X电动管夹阀结构图:
