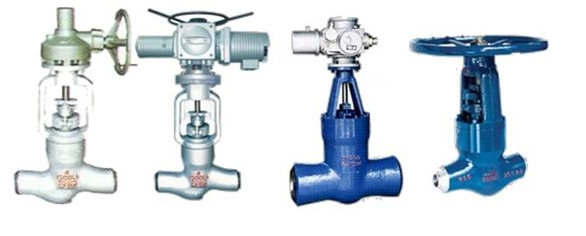

J61Y电站高温高压截止阀
产品名称
J61Y电站高温高压截止阀
产品型号
J61Y
连接方式
焊接
结构方式
直通式
驱动方式
手动
产品口径
DN10-DN150
公称压力
1.6-32.0MPA
阀体材质
不锈钢、铸钢、碳钢、304、316
联系电话
021-51061185
联系传真
021-51079320
邮件地址
shweierdun@163.com
联系我们
白先生;苏小姐
联系手机
18964118897 15862657172
腾讯 QQ
812998712，843667323，416865208
公司名称
上海威尔顿阀门有限公司
公司网址
服务承诺
质量三包：包修，包退，包换.
J61Y电站高温高压截止阀产品概述：
高温高压电站截止阀可以根据不同的压力,不同的温度,采用特殊的结构和相应的密封,试压采用工作压力的1.5倍试压,确保阀门在工作压力的状态下不会发生泄漏,同时保证在相应的温度下,密封不会发生变形,不会发生密封不严的现像。焊接式电站截止阀,是电力,电气,机电设备工程,电控设备工程中应用较多的阀门之一,由于其安装方便,制造合理,经济简单,所以大量使用在电力工程等管道中,本公司生产的J61H/Y型，外表美观，密封性能好，耐压高，拆装维护方便，深得广大新老客户的好评。
主要特点
阀门与管路连接采用焊接式结构。
密封面不易磨损、擦伤，密封性能好，寿命长。
结构紧凑，启闭性好、高度小、维修方便。
适用于水、蒸汽、油品管路上，具有耐高温、耐高压的特点。
主要性能和使用范围
|
产品型号 |
公称压力PN（MPa） |
试验压力（MPa） |
工作压力（MPa） |
工作温度 |
适用介质 |
|||
|
壳体强工 |
密封 |
P45 |
P55 |
P57 |
||||
|
J61H/Y-100 |
10 |
15 |
11 |
|
|
|
≤450 |
水、蒸汽、油品 |
|
J61H/Y-200 |
20 |
30 |
22 |
|
|
|
||
|
J61H/Y-250 |
25 |
38 |
28 |
|
|
|
||
|
J61H/Y-320 |
32 |
48 |
36 |
|
|
|
||
|
J61Y-P54/100V |
|
30 |
22 |
10 |
|
|
≤540 |
蒸汽 |
|
J61Y-P54/140V |
|
38 |
28 |
14 |
|
|
||
|
J61Y-P54/170V |
|
48 |
36 |
17 |
|
|
||
|
J61Y-P55/100V |
|
38 |
28 |
|
10 |
|
≤555 |
|
|
J61Y-P55/140V |
|
48 |
36 |
|
14 |
|
||
|
J61Y-P55/170V |
|
53 |
39 |
|
17 |
|
||
|
J61Y-P57/100V |
|
48 |
36 |
|
|
10 |
≤570 |
|
|
J61Y-P57/140V |
|
55 |
40 |
|
|
14 |
||
|
J61Y-P57/170V |
|
60 |
44 |
|
|
17 |
||
主要零件材料
|
零件名称 |
阀门 |
阀盖 |
阀杆 |
阀瓣 |
密封面 |
填料 |
阀杆螺母 |
手轮 |
紧固件 |
|
J61H型 |
25 WCB |
25 40Cr |
铬不锈钢 铬钼铝钢氨化 |
铬不锈钢 |
铬不锈钢 |
柔性石墨 |
铝青铜 |
可锻铸铁 |
优质碳钢 铬钼钢 |
|
J61Y型 |
25 WCB |
25 40Cr |
铬不锈钢 铬钼铝钢氨化 |
25 |
硬质合金 |
优质碳钢 铬钼钢 |
|||
|
J61Y-P54型 |
ZG20CrMoV 12Cr1Mo1V |
12Cr1Mo1V |
20Cr1Mo1VA 25Cr2Mo1VA |
12Cr1Mo1V |
硬质合金 |
铬钼钢 |
|||
|
J61Y-P55型 |
ZG15CrMoV 12Cr1Mo1V |
12Cr1Mo1V |
20Cr1Mo1VA 25Cr2Mo1VA |
12Cr1Mo1V |
硬质合金 |
铬钼钢 |
|||
|
J61Y-P57型 |
ZG15CrMoV 12Cr1Mo1V |
12Cr1Mo1V |
20Cr1Mo1VA 25Cr2Mo1VA |
12Cr1Mo1V |
硬质合金 |
铬钼钢 |

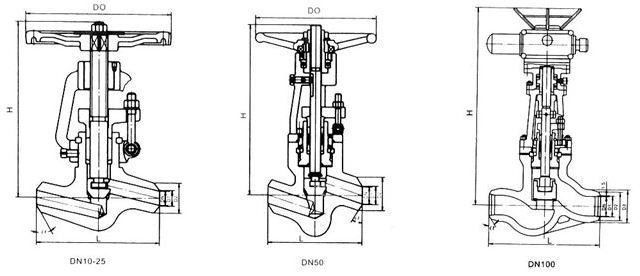

高温高压电站截止阀J61Y H-100、200、250、320
54 54 54 H61Y-P55/100V、P55/140V、P56/170V 57 57 57
主要尺寸及重量
|
主要尺寸DN（mm） |
主要尺寸及连接尺寸（mm） |
重量（kg） |
||||||
|
L |
D1 |
D2 |
D3 |
a |
H |
D0 |
||
|
61H/Y100、200、250、320 J61Y-P54/100V、P54140V、P54170V |
||||||||
|
10 |
120 |
12 |
25 |
- |
40° |
185 |
140 |
2.8 |
|
15 |
170 |
17 |
36 |
- |
40° |
247 |
200 |
7.5 |
|
20 |
170 |
22 |
42 |
- |
40° |
248 |
200 |
9 |
|
25 |
170 |
26 |
42 |
- |
40° |
248 |
240 |
9.5 |
|
32 |
170 |
31 |
44 |
- |
40° |
248.5 |
280 |
15 |
|
50（1） |
250 |
50 |
82 |
- |
32° |
450 |
320 |
60 |
|
50（2） |
320 |
50 |
82 |
- |
32° |
450 |
320 |
64 |
|
65 |
430 |
69 |
100 |
110 |
32° |
669 |
400 |
74 |
|
80 |
470 |
84 |
108 |
130 |
32° |
669 |
450 |
112.5 |
|
100 |
560 |
107 |
144 |
165 |
32 |
755 |
500 |
178.5 |
|
注：DN50为两种结构长度 |
||||||||
|
J61Y-P55/100V、P55/140V、P55/170V J61Y-P57/100V、P57/140V、P57/170V |
||||||||
|
10 |
120 |
12 |
28 |
- |
40° |
189 |
140 |
3 |
|
15 |
170 |
17 |
40 |
- |
40° |
250 |
200 |
9 |
|
20 |
170 |
22 |
46 |
- |
40° |
252 |
200 |
11 |
|
25 |
170 |
26 |
46 |
- |
40° |
254 |
240 |
13 |
|
32 |
170 |
31 |
49 |
- |
40° |
254 |
280 |
17 |
|
50（1） |
250 |
50 |
90 |
- |
32° |
453 |
320 |
68 |
|
50（2） |
320 |
50 |
90 |
- |
32° |
455 |
320 |
72 |
|
65 |
430 |
69 |
104 |
115 |
32° |
630 |
400 |
83 |
|
80 |
470 |
84 |
110 |
140 |
32° |
672 |
450 |
118 |
|
100 |
560 |
107 |
148 |
170 |
32° |
761 |
500 |
185 |

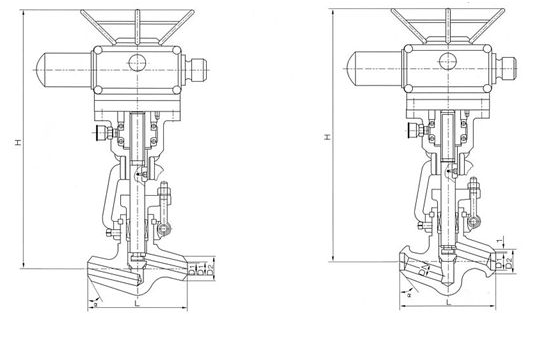

高温高压电动电站截止阀 J961H Y-100、200、250、320
J961Y-P54/100V、P54/140V、P54/170V
J961Y-P54/100V、P54/140V、P54/170V
J961Y-P54/100V、P54/140V、P54/170V
主要性能规范和使用范围
|
产品型号 |
公称压力 PN/MPa |
试验压力/MPa |
工作压力/MPa |
工作温度℃ |
适用介质 |
|||
|
|
|
|
|
|
||||
|
J961H Y-100 |
10 |
15 |
11 |
/ |
/ |
/ |
≤450 |
水、蒸汽、油品 |
|
J961H Y-200 |
20 |
30 |
22 |
/ |
/ |
/ |
||
|
J961H Y-250 |
25 |
38 |
28 |
/ |
/ |
/ |
||
|
J961H Y-320 |
32 |
48 |
36 |
/ |
/ |
/ |
||
|
J961Y-P54/100V |
/ |
30 |
22 |
10 |
/ |
/ |
≤540 |
蒸汽 |
|
J961Y-P54/140V |
/ |
38 |
28 |
14 |
/ |
/ |
||
|
J961Y-P54/170V |
/ |
48 |
36 |
17 |
/ |
/ |
||
|
J961Y-P55/100V |
/ |
38 |
28 |
/ |
10 |
/ |
≤555 |
|
|
J961Y-P55/140V |
/ |
48 |
36 |
/ |
14 |
/ |
||
|
J961Y-P55/170V |
/ |
53 |
39 |
/ |
17 |
/ |
||
|
J961Y-P57/100V |
/ |
48 |
36 |
/ |
/ |
10 |
≤570 |
|
|
J961Y-P57/140V |
/ |
55 |
40 |
/ |
/ |
14 |
||
|
J961Y-P57/170V |
/ |
60 |
44 |
/ |
/ |
17 |
||
