产品展示

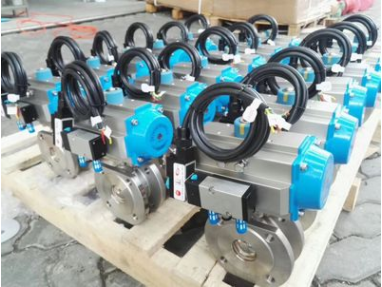

Q671F气动对夹超薄型球阀
产品名称
Q671F气动对夹超薄型球阀
产品型号
Q671F
连接方式
对夹
结构方式
浮动直通
驱动方式
气动
产品口径
DN15-DN150
公称压力
1.6-6.4MPa
阀体材质
不锈钢、铸钢、碳钢、304、316
联系电话
021-51061185
联系传真
021-51079320
邮件地址
shweierdun@163.com
联系我们
白先生;苏小姐
联系手机
18964118897 15862657172
腾讯 QQ
812998712，843667323，416865208
公司名称
上海威尔顿阀门有限公司
公司网址
服务承诺
质量三包：包修，包退，包换.
Q671F气动对夹超薄型球阀产品概述:
超薄型气动球阀是引进意大利技术进行国产化设计而发展出的新一代超短法兰距球阀，球芯通道形状有矩形、V形及O形。该系列产品具有结构紧凑、体积小、重量轻、安装方便等特点，可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。
超薄型气动球阀由气动双活塞齿轮齿条执行器和超短法兰距球阀组合而成，阀体部分同“1”电动球阀阀体一样。气动活塞执行机构分有弹簧式和无弹簧式两种。故障下要求阀全开或关闭时配有弹簧式（靠弹簧的恢复张力复位），故障下要求保位时，配无弹簧式。它主要由缸体、弹簧、活塞、活塞杆、前后缸盖、齿条、输出轴等零部件组成。对两位开关阀，需配电磁阀以及行程开关等；对比例式调节阀，需配定位器。
流道的几种典型截面形状及流量特性示意图：
阀体采用整体式结构。通过精密的加工和装配，球芯由一端装入后，旋紧压环，使两软密封阀座与球芯保持良好的接触和密封。同时，压环内垫也实现良好的密封，使阀门工作的泄漏为零。由于采用整体式结构的阀体，所以该阀实现了超短法兰距，整机重量大大降低，仅为同类普通球阀的50%左右。
超薄型气动球阀技术规范
|
阀类 |
传动方式 |
连接形式 |
结构形式 |
密封面 |
公称压力（MPa） |
阀体材料 |
|
球阀 |
6-气动 |
对夹式 |
浮动球直通 |
F-氟塑料 |
1.6 |
按表内阀体 |
|
公称通径DN(mm) |
15-150 |
|||||
|
材料材料代号 |
C |
P |
R |
|||
|
主 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
||
|
球板 |
2Cr13 |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
|||
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|||
|
密封圈 |
增强聚四氟乙烯 对位聚苯 |
|||||
|
填料 |
聚四氟乙烯 柔性石墨 |
|||||
|
适 |
适用介质 |
水、蒸汽、油品 |
硝酸类 |
醋酸类 |
||
|
适用温度 |
-28℃～250℃ |
|||||
|
控制型式 |
双作用/单作用 |
|||||
|
作用型式 |
切断/调节 |
|||||
|
输入信号 |
电信号：0～10mA、-4～10mA气信号20～100kPa |
|||||
|
回信电压 |
AC220V/DC24V |
|||||
|
工作介质 |
净化压缩压气 |
|||||
|
执行器 |
型号 |
GT系列、HY系列 |
||||
|
气源压力 |
0.4～0.7MPa |
|||||
超薄型气动球阀连接尺寸：
|
公称通径DN(mm) |
尺 寸(mm) |
执行器型号 |
||||||
|
L |
D |
D1 |
D2 |
B |
F |
Z-φd |
||
|
15 |
35 |
95 |
65 |
45 |
14 |
2 |
4-M12 |
可选配GTD/GTE、 |
|
20 |
38 |
105 |
75 |
55 |
14 |
4-M12 |
||
|
25 |
42 |
115 |
85 |
65 |
14 |
4-M12 |
||
|
32 |
50 |
135 |
100 |
78 |
16 |
4-M16 |
||
|
40 |
60 |
145 |
110 |
85 |
16 |
4-M16 |
||
|
50 |
70 |
160 |
125 |
100 |
16 |
3 |
4-M16 |
|
|
65 |
95 |
180 |
145 |
120 |
18 |
4/8-M16 |
||
|
80 |
118 |
190 |
160 |
135 |
20 |
8-M16 |
||
|
100 |
140 |
215 |
180 |
155 |
20 |
8-M16 |
||
|
125 |
175 |
245 |
210 |
185 |
22 |
8-M16 |
||
|
150 |
210 |
280 |
240 |
210 |
24 |
8-M20 |
||

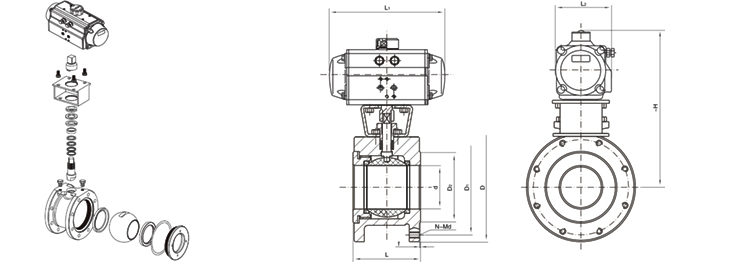

Q671F气动对夹超薄型球阀结构图:
