气动固定球阀Q647F

更新时间：2024-11-05 09:28:21

产品名称	气动固定球阀Q647F
规格型号	Q647F
连接方式	法兰
结构形式	固定式
驱动方式	气动
公称通径	DN50-DN500
公称压力	0.4～0.7MPa
阀体材质	不锈钢、铸钢、碳钢、304、316
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

气动固定球阀Q647F产品概述:

Q647F气动固定球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；气动阀门在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，气动球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。

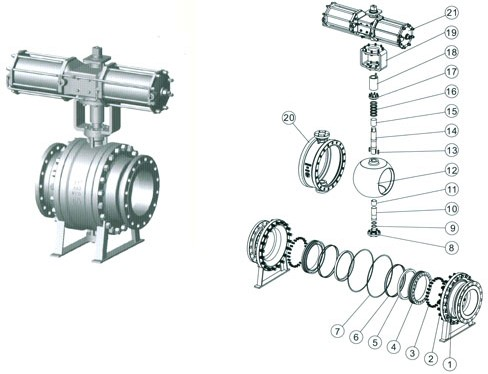

零部件执行标准:

设计依据		GB标准
设计标准		GB/12237
结构长度	法兰连接	GB/12221
连接法兰尺寸		GB/9113、JB/T79
试验和检验		JB/T9002

主要连接尺寸

公称通径DN	外形尺寸			连接法兰尺寸						双作用式* 执行器型号
公称通径DN	L	L1	H	D	D1	D2	C	f	N-φd	双作用式* 执行器型号
50	178	190	260	165	125	99	20	3	4-φ18	GTD80
65	190	210	293	185	145	118	20	3	4-φ18	GTD90
80	203	247	323	200	160	132	20	3	8-φ18	GTD100
100	229	276	382	220	180	156	22	3	8-φ18	GTD115
125	356	348	468	250	210	184	22	3	8-φ18	GTD145
150	394	378	510	285	240	211	24	3	8-φ22	GTD160
200	457	524	655	340	295	266	24	3	12-φ22	GTD210
250	533	645	847	405	355	319	26	3	12-φ22	GTD255
300	610	715	980	460	410	370	28	4	12-φ22	GTD300
350	686	795	1085	520	470	429	30	4	12-φ22	GTD350
400	762	1860	1215	580	525	480	32	4	12-φ22	AW35
500	991	1860	1385	715	650	609	36	4	12-φ22	AW40

主要连接尺寸HVQ647(F、N、P)-25(2.5Mpa) 气动固定球阀Q647F连接尺寸

公称通径DN	外形尺寸			连接法兰尺寸						双作用式* 执行器型号
公称通径DN	L	L1	H	D	D1	D2	C	f	N-φd	双作用式* 执行器型号
50	216	210	270	165	125	99	20	3	4-φ18	GTD90
65	241	247	309	185	145	118	22	3	4-φ18	GTD100
80	283	276	344	200	160	132	24	3	8-φ18	GTD115
100	305	348	421	235	190	156	24	3	8-φ22	GTD145
125	381	378	485	270	220	184	26	3	8-φ26	GTD160
150	403	432	559	300	250	211	28	3	8-φ26	GTD190
200	502	524	655	360	310	274	30	3	12-φ26	GTD210
250	568	648	847	425	370	330	32	3	12-φ30	GTD255
300	648	715	980	485	430	389	34	4	16-φ30	GTD300
350	762	795	1085	555	490	448	38	4	16-φ33	GTD350
400	838	1860	1215	620	555	503	40	4	16-φ36	AW35
500	991	1860	1385	730	660	609	44	4	20-φ36	AW40

主要连接尺寸Q647(F、N、P)-40(4.0MPa)

公称通径DN	外形尺寸			连接法兰尺寸							双作用式* 执行器型号
公称通径DN	L	L1	H	D	D1	D2	D3	C	f	N-φd	双作用式* 执行器型号
50	216	247	286	165	125	99	88×4	20	3	4-φ18	GTD100
65	241	276	330	185	145	118	110×4	22	3	8-φ18	GTD115
80	283	308	349	200	160	132	121×4	24	3	8-φ18	GTD125
100	305	348	421	235	190	156	150×4.5	24	3	8-φ22	GTD145
125	381	378	485	270	220	184	176×4.5	26	3	8-φ26	GTD160
150	403	524	582	300	250	211	204×4.5	28	3	8-φ26	GTD210
200	502	648	702	375	320	284	260×4.5	34	3	12-φ30	GTD255
250	568	715	895	450	385	345	313×4.5	38	3	12-φ33	GTD300
300	648	795	1040	515	450	409	364×4.5	42	4	16-φ33	GTD350
350	762	1860	1170	580	510	465	422×5	46	4	16-φ36	AW35
400	838	1860	1215	660	585	535	474×5	50	4	16-φ39	AW40
500	991			755	670	615	576×5	52	4	20-φ42	AW50
