『ZQDF蒸汽电磁阀』

更新时间：2024-11-05 09:25:36

产品名称	『ZQDF蒸汽电磁阀』
规格型号	ZQDF
连接方式	法兰，内螺纹
结构形式	直动先导
驱动方式	手动
公称通径	DN15-DN50
公称压力	-0.1MPa～1.6MPa
阀体材质	不锈钢、铸钢、碳钢
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

上海威尔顿阀门主要生产ZQDF系列蒸汽液用电磁阀是工业过程自动化控制系统用的执行器，它在接受电控信号后能自动开启或关闭阀门，实现对管道中流体介质的通断或流量调节控制从而对次同中的温度、流量、压力等参数进行自动调节或远程控制。

一.ZQDF电磁阀产品可广泛应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中，ZQDF系列主要用于空气、蒸汽、煤气等气体介质的控制；ZQDF-Y系列电磁阀主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质，同时也用于粘度小于4°E的油类。

二.ZQDF蒸汽电磁阀技术参数

工作介质	蒸汽及其他腐蚀性气体
介质温度℃	≤200
公称压力（MPa）	1.6
工作压力（MPa）	0.05~1.6						0.1~1.6
电源电压	AC220V其余规格可作特殊订货
使用寿命	按JB/T7352-94规定
额定流量系（KV）
泄漏量（ml/min）	按JB/T7352-94?F规定
公称通径（mm）	15	20	25	32	40	50		65	80	100	125	150
功耗（VA）	40、30			30

三、ZQDF蒸汽电磁阀　

公称通径（DA）	内螺纹连接			法兰连接
	外形尺寸		内螺纹	外形尺寸		法兰尺寸
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	153	92	1/2	176	130	95	65	46	14	2	4 -Φ14
20	153	92	3/4	181	150	105	75	56	16	2	4 -Φ14
25	153	110	1	210	160	115	85	65	16	3	4 -Φ14
32	176	120	11/4	221	180	140	100	76	18	3	4 -Φ18
40	176	140	11/2	230	200	150	110	84	18	3	4 -Φ18
50	192	162	2	252	230	165	125	99	20	3	4 - Φ18
65	-	-	-	265	290	185	145	118	20	3	4 -Φ18
80	-	-	-	376	310	200	160	132	20	3	8 -Φ18
100	-	-	-	373	350	220	180	156	22	3	8 -Φ18

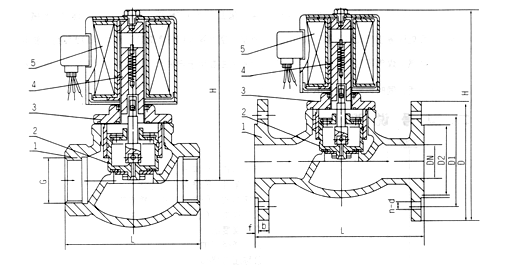

ZQDF蒸汽电磁阀结构图纸：

ZQDF蒸汽电磁阀结构图纸
